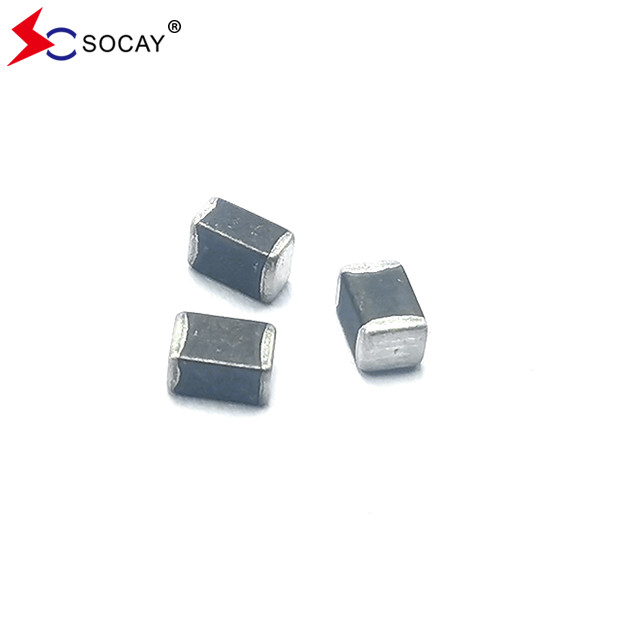

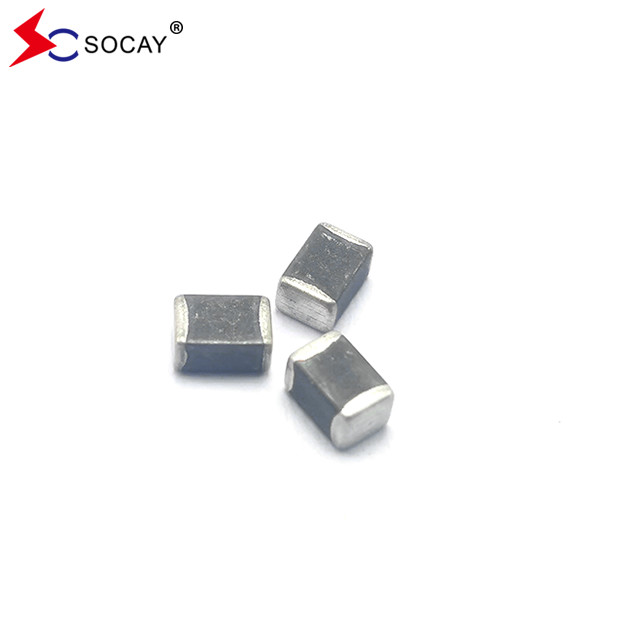

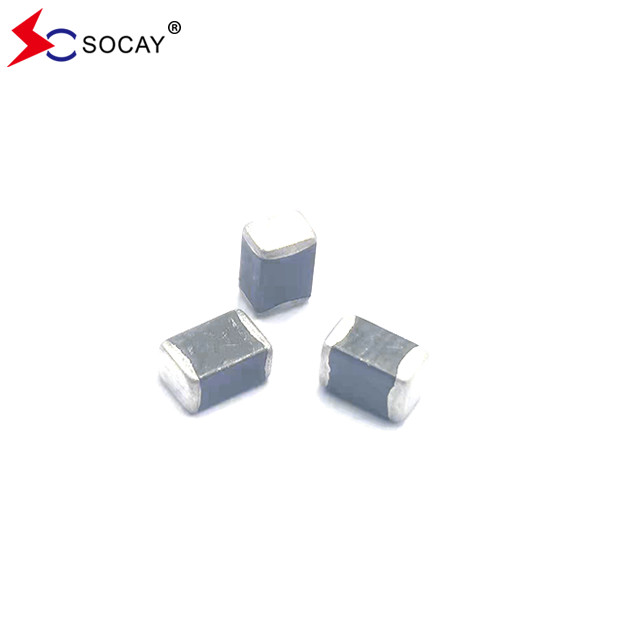

Oorspronkelijke fabriek SOCAY Multilayer Chip Varistor SV1812H471G0A 1812 Series 385VDC
Multilayer Chip Varistor DATASHEET:SV1812H471G0A_v209.1.pdf
Beschrijving:
De Multilayer Chip Varistor SV1812H471G0A is gebaseerd op Multilayer fabricage technologie.met inbegrip van die welke zijn gespecificeerd in IEC 61000-4-2 of andere normen die worden gebruikt voor elektromagnetische conformiteit (EMC)De SV1812H471G0A wordt doorgaans toegepast om geïntegreerde schakelingen en andere componenten op het niveau van de schakelplaat te beschermen.
Classificatie:
SMD:0402,0603,0805,1206,1210,1812,2220
DIP: 5D, 7D, 10D, 14D, 20D, 25D, 32D
Stroom:1A~15KA
Hoe kleiner de grootte, hoe lager de prijs.
Hoe lager de doorvoer, hoe groter de grootte.
Hoe hoger de doorvoer, hoe duurder.
Hoe hoger de spanning, hoe dikker de buis.
Reactietijd ≤ 10 NS
Multilayer Chip VaristorElektrische kenmerken (25±5°C):
Symbool | Minimaal | Typisch | Maximaal | Eenheden |
VRMS | — | — | 300 | V |
VDC | — | — | 385 | V |
VV | 423 | — | 517 | V |
VC | — | — | 810 | V |
IMAX | — | — | 400 | Een |
Wmax | — | — | 2.3 | J |
VRMS - Maximale wisselstroomoperatiespanning die de varistor kan handhaven en die niet meer dan 10 μA lekstroom mag bedragen.
VDC - Maximale gelijkstroomoperatiespanning die door de varistor kan worden gehandhaafd en die niet meer dan 10 μA lekkage-stroom mag bedragen.
VV - Spanning over het apparaat bij 1mA gelijkstroom.
Het is gelijk aan VB afbraakspanning.
VC - Maximale piekstroom over de varistor met een golfvorm van 8/20 μs en een pulsstroom van 10 A.
Imax - Maximale piekstroom die kan worden toegepast met een golfvorm van 8/20 μs zonder dat het apparaat uitvalt.
Multilayer Chip VaristorCInstructie & afmetingen:
Grootte EIA (EIAJ) | Lengte (L) | Breedte (W) | Dikte (T) | |||
Inches | In millimeter | Inches | In millimeter | Inches | In millimeter | |
1812 (4532) | 0.177±0.016 | 4.50±0.40 | 0.126±0.012 | 3.20±0.30 | 0.134 max. | 3.40 Max. |
Algemene technische gegevens:
Werktemperatuur | -55°C tot 125°C |
Bergingstemperatuur | -55°C tot 150°C |
Reactietijd | < 1 ns |
Soldeerbaarheid | 245 ± 5 °C, 3 ± 1 sec. |
Soldeerloogweerstand | 260 ± 5°C, 10 ± 1 sec |
Aanbevelingen voor het solderen:
Hoeveelheid producten in de bandverpakking:
SIZE EIA(EIAJ) |
1812 (4532) |
Standaard verpakkingshoeveelheid (pcs/rol) | 1,000 |
Toepassing
Energiebescherming, Schakelaars, POS-machines, Bliksemarrers, Gebouw intercoms, Monitoringssystemen, Parkeerkaarten, Transmissie systemen, Instrumenten, Meters, Communicatieproducten,Beheerspanelen.
