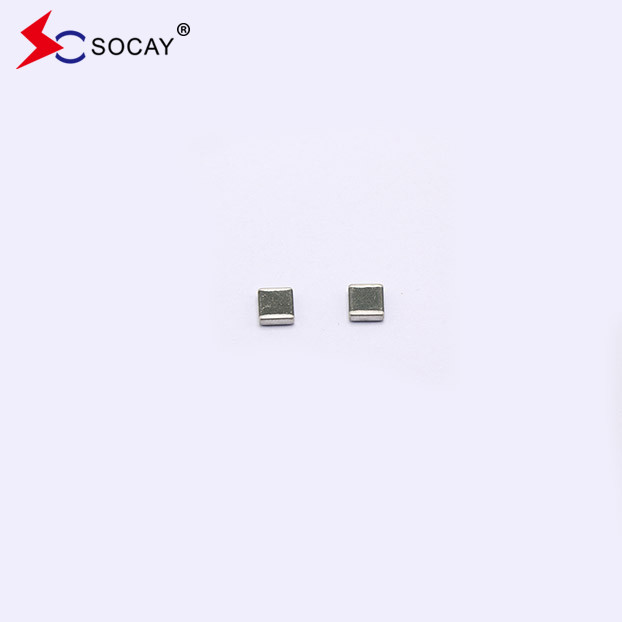

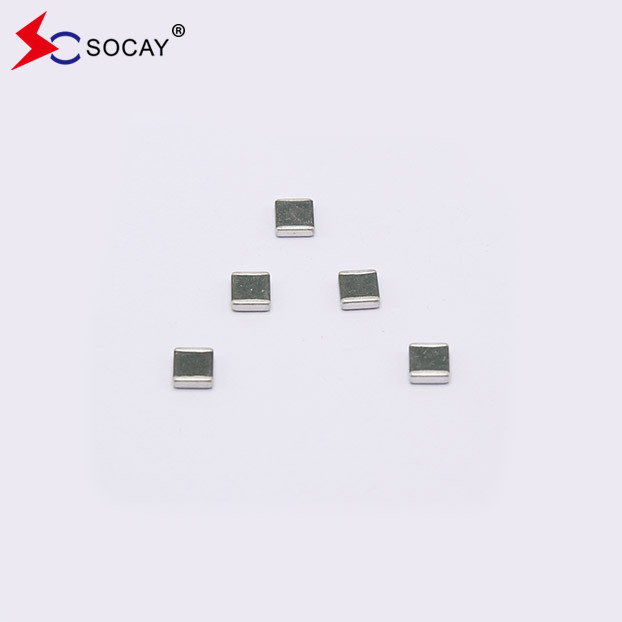

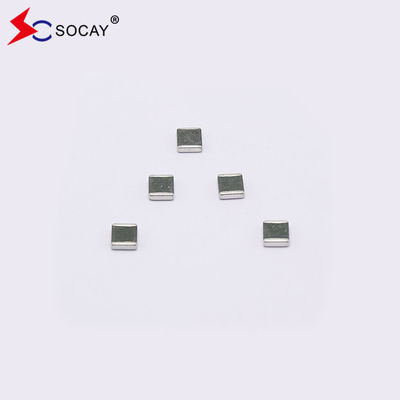

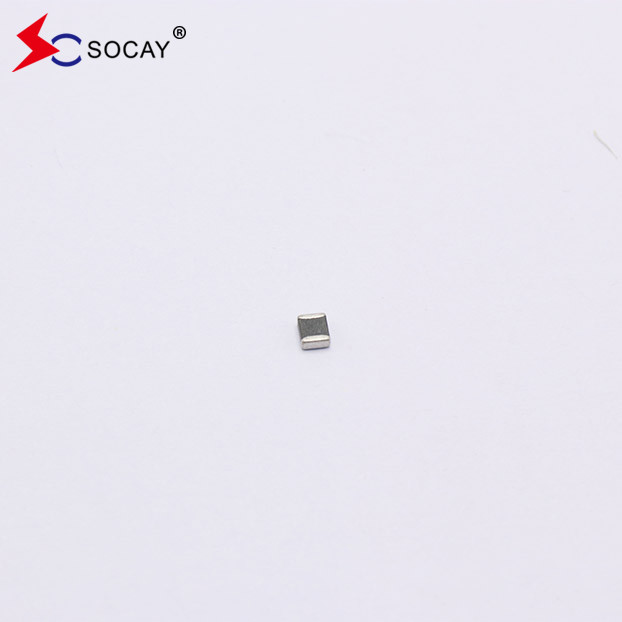

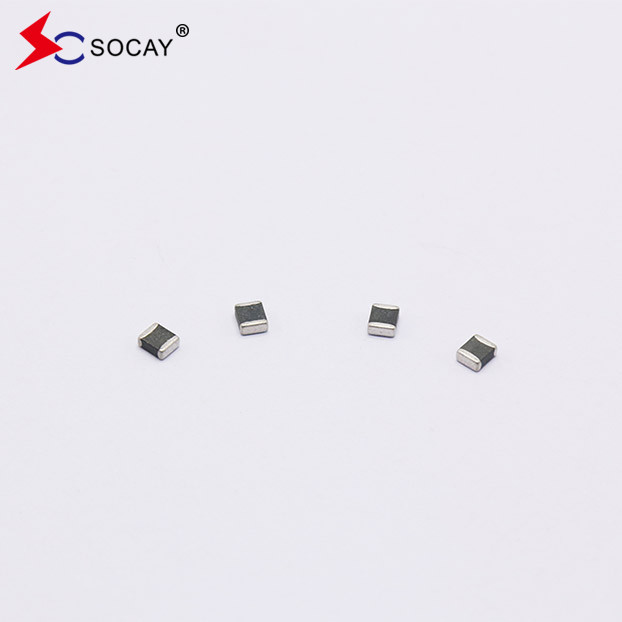

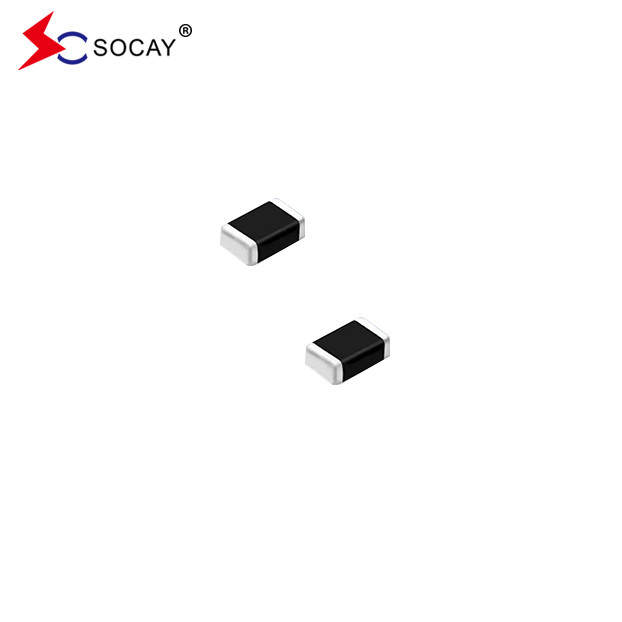

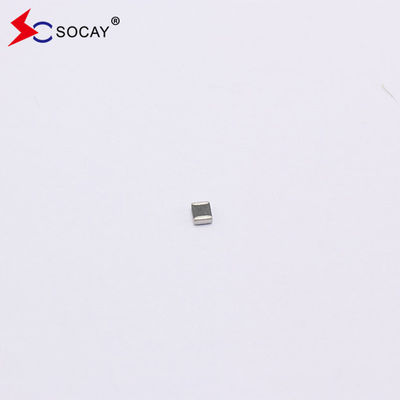

SOCAY Multilayer Chip Varistor SMD0402 Pakket SV0402E5R5G1B Max VDC 5,5 V
Multilayer Chip Varistor DATASHEET:SV0402E5R5G1B_v89.1.pdf
Beschrijving:
De Multilayer Chip Varistor SV0402E5R5G1B is gebaseerd op Multilayer fabricage technologie.met inbegrip van die welke zijn gespecificeerd in IEC 61000-4-2 of andere normen die worden gebruikt voor elektromagnetische conformiteit (EMC)De SV0402E5R5G1B wordt meestal toegepast om geïntegreerde schakelingen en andere componenten op het niveau van het printbord te beschermen.
Elektrische kenmerken(25± 5°C):
| Symbool |
Minimaal |
Typisch |
Maximaal |
Eenheden |
| VDC |
— |
— |
5.5 |
V |
| VV |
7.6 |
— |
12 |
V |
| VC |
— |
— |
25 |
V |
| CP |
— |
5 |
— |
pF |
VDC ️ Maximale gelijkstroomoperatiespanning die de varistor kan handhaven en die niet hoger is dan 10 μA lekkage.
VV ?? Spanning over het apparaat bij 1mA gelijkstroom.
VB-equivalent
VC ️ Maximale piekstroom over de varistor met een golfvorm van 8/20 μs en een pulsstroom van 1 A.
CP De capaciteit van het apparaat wordt gemeten met nul-volt bias 1Vrms bij 1MHz. De pF is ± 30%.
Multilayer Chip Varistor Constructie en afmetingen:
| Grootte EIA (EIAJ) |
0402
(1005)
|
| Symbool |
Inches |
In millimeter |
| L |
0.038±0.005 |
0.96±0.12 |
| W |
0.019±0.003 |
0.48±0.0.07 |
| T |
0.020±0.004 |
0.50±0.10 |
| C |
0.010±0.006 |
0.25±0.15 |
Algemene technische gegevens:
| Werktemperatuur |
-40 ~ +85oC |
|
| Bergingstemperatuur |
-40 ~ +85oC |
|
| Reactietijd |
< 1 ns |
|
| Soldeerbaarheid |
245 ± 5 °C, 3 ± 1 sec. |
|
| Lijstresistentie |
260 ± 5oC, 10 ± 1 sec. |
|
| Verpakking op band: opslagconditie |
Bergingstemperatuur |
5 ~ 40oC |
|
| |
Relatieve luchtvochtigheid |
Tot 65% |
|
| |
Bergingstijd |
Maximaal 12 maanden |
|
Milieuprestaties:
| Artikel 1 |
Specificaties |
Testconditie |
|
| Vochtigheid |
△VV/ VV≤ ± 10% |
90%RH, 40oC, werkspanning, 1000 uur |
|
| Thermische schok |
△VV/ VV≤ ± 10% |
-40°C tot 85°C, 30 min. cyclus, 5 cycli |
|
| Volledige belastingspanning |
△VV/ VV≤ ± 10% |
Werkspanning, 85 °C, 1000 uur |
|
Hoeveelheid producten in de bandverpakking:
|
SIZE EIA
(EIAJ)
|
0402
(1005)
|
| Standaard verpakkingshoeveelheid (pcs/rol) |
10,000 |
