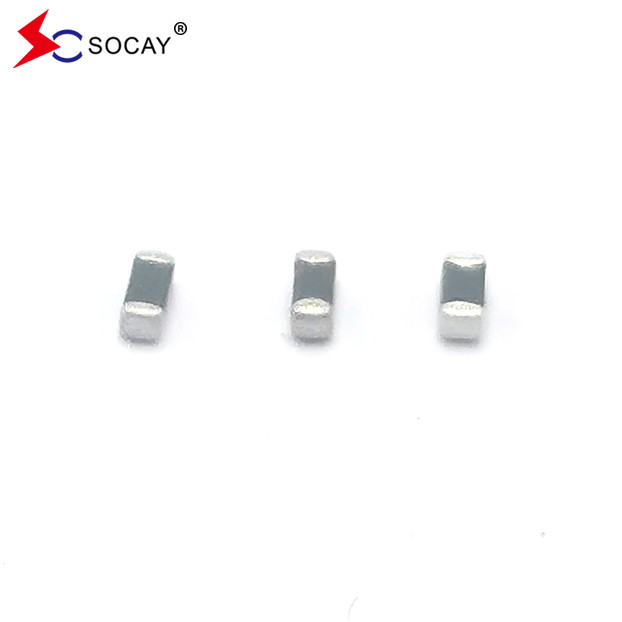

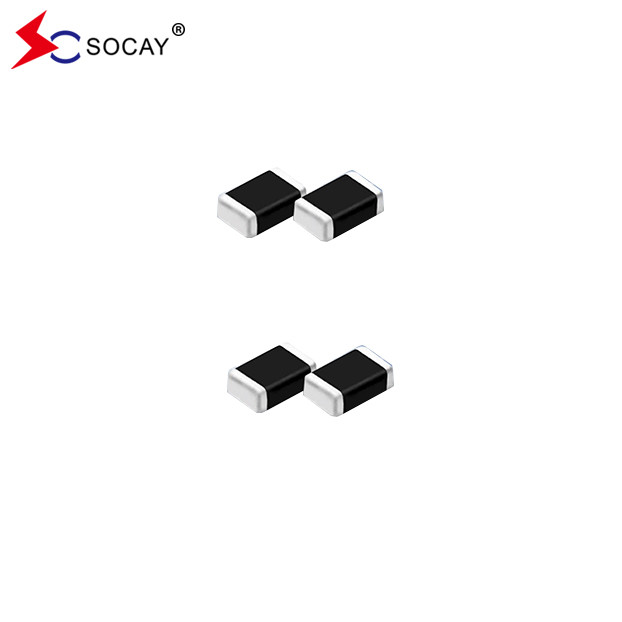

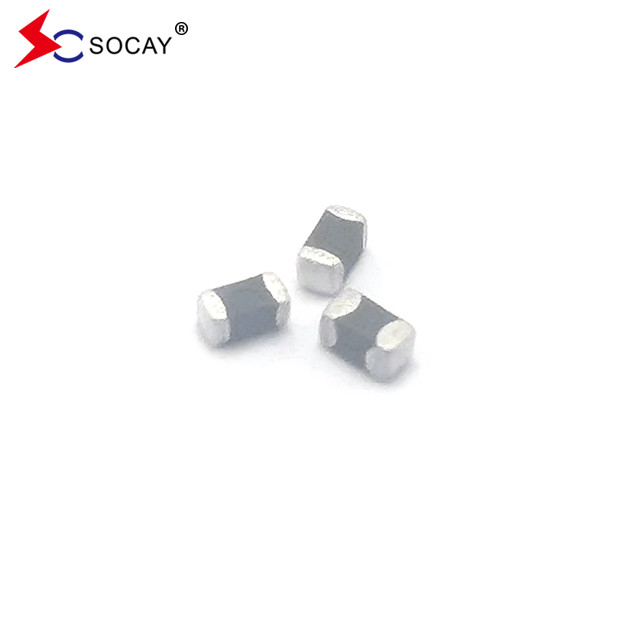

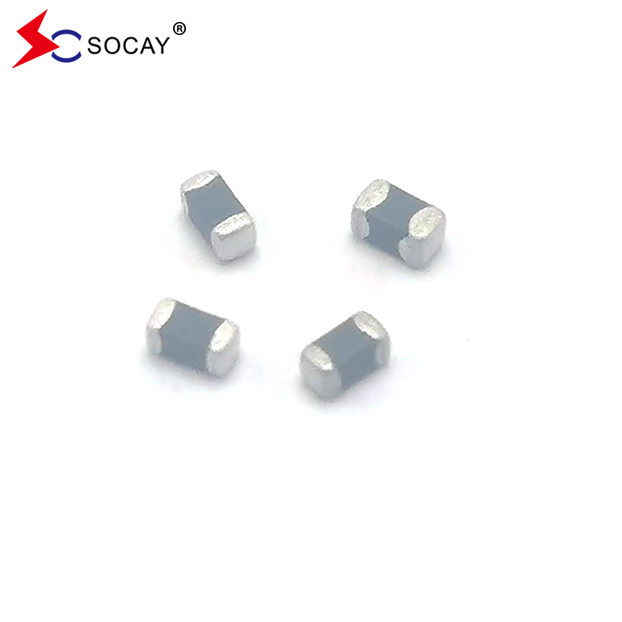

SMD 0603 Surface Mount Varistor SV0603N300G0A Voor Notebook Mobiele telefoon PDA

4000pcs
MOQ
negotiable
Prijs
SMD 0603 Surface Mount Varistor SV0603N300G0A Voor Notebook Mobiele telefoon PDA
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam: Multilayer Chip Varistor
Pakket: SMD0603
Vdc (max.): 30V
Vv (min.): 36 V
Vv (max.): 45V
Vc (max.): 99V
IMAX: 30A
Vrms (max.): 25 V
Markeren:

SMD 0603 Varistor op oppervlak

,

Notebook Oppervlakte Mount Varistor
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: REACH RoHS ISO
Modelnummer: SV0603N300G0A
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

0603 Oppervlakte-montage-varistor SV0603N300G0A Uitstekende lage en stabiele lekstroom



Vermogen om de verwarming te vermijdenSV0603N300G0A_v89.1.pdf





Beschrijving:

De Surface Mount Varistor SV0603N300G0A is gebaseerd op multilayer fabricage technologie.met inbegrip van die welke zijn gespecificeerd in IEC 61000-4-2 of andere normen die worden gebruikt voor elektromagnetische conformiteit (EMC)De SV0603N300G0A wordt doorgaans toegepast om geïntegreerde schakelingen en andere componenten op het niveau van de schakelplaat te beschermen.





Oppervlakte-montage-varistor-equivalente circuits:

SMD 0603 Surface Mount Varistor SV0603N300G0A Voor Notebook Mobiele telefoon PDA 0





Elektrische kenmerken(25± 5°C):

Symbool Minimaal Typisch Maximaal Eenheden
VRMS — — 25 V
VDC — — 30 V
VV 36 — 45 V
VC — — 99 V
IMAX — — 30 Een
Wmax — — 0.1 J

VRMS - Maximale wisselstroomoperatiespanning die de varistor kan handhaven en die niet meer dan 10 μA lekstroom mag bedragen.

VDC - Maximale gelijkstroomoperatiespanning die door de varistor kan worden gehandhaafd en die niet meer dan 10 μA lekkage-stroom mag bedragen.

VV - Spanning over het apparaat bij 1mA gelijkstroom.

Het is gelijk aan VB “afbraakspanning”.

VC - Maximale piekstroom over de varistor met een golfvorm van 8/20 μs en een pulsstroom van 1 A.

Imax - Maximale piekstroom die kan worden toegepast met een golfvorm van 8/20 μs zonder dat het apparaat uitvalt.

Wmax - Maximale energie die zonder storing van het apparaat met de golfvorm van 10/1000 μs kan worden afgevoerd.









Oppervlakte-montage Varistor kenmerken:

  • SMD-type keramische chip op basis van zinkoxide
  • Loodvrije beëindiging van het platingsproces met een goede soldeerbaarheid
  • De isolatiecoat zorgt voor een uitstekende lage en stabiele lekstroom
  • Snelle reactietijd (< 1ns)
  • Laag klemspanning
  • Hoge capaciteit voor overgangsstroom
  • Voldoen aan IEC 61000-4-2
  • Compacte afmetingen voor EIA 0603




Op het oppervlak gemonteerde varistoren:

  • Applicatie voor moederbord, notebook, mobiele telefoon, PDA, handheld apparaat, DSC, DV, scanner, en Set-Top Box... enz.
  • Geschikt voor drukknop, stroomleiding en laagfrequente enkellijn overspanningsbescherming











Oppervlakte van de varistor constructie en afmetingen:

SMD 0603 Surface Mount Varistor SV0603N300G0A Voor Notebook Mobiele telefoon PDA 1

Grootte EIA (EIAJ)

0603

(1608)
Symbool Inches In millimeter
L 0.063±0.006 1.60 ± 0.15
W 0.031±0.004 0.80 ± 0.10
T 0.031±0.008 0.80 ± 0.20
C 0.012±0.008 0.30±0.20






Voorzorgsmaatregelen voor de behandeling van het substraat:

Het is niet nodig om het plaatje na het solderen van het product te verbuigen. (referentiebeelden)

  • De plaats van montage moet zo ver mogelijk van de plaats liggen die dicht bij de breeklijn van het bord of op de lijn van grote gaten van het bord ligt.
  • Gebruik indien nodig een back-up pin (steunpin) om te voorkomen dat het bord extreem buigt.
  • Gebruik de machine of de jig om het te breken.









Op het oppervlak gemonteerde varistoroplosparameters:

Terugstroomtoestand Pb-vrije montage
Voorverhitting - Temperatuur Min (T)s(min)) + 150°C
  - Maximale temperatuur (T)s(max)) +200°C
  - Tijd (min tot max) (T)S) 60 -180 seconden
Gemiddelde opwaartse snelheid (Liquidus Temp T)L) tot de piek 3°C/seconde Max.
TS (max)tot TL- Ramp-up tarief 3°C/seconde Max.
Terugstroom - Temperatuur (T)L(Liquidus) +217°C


  - Tijd (min tot max) (T)L) 60 - 150 seconden
Piektemperatuur (T)P) 260 +0/-5°C
Tijd binnen 5°C van de werkelijke piektemperatuur (T)P) 20-40 seconden.
Ramp-down-percentage 6°C/seconde Max.
Tijd 25°C tot piektemperatuur (TP) Maximaal 8 minuten.









Verscheidene lagen Varistor draagband afmeting:

SMD 0603 Surface Mount Varistor SV0603N300G0A Voor Notebook Mobiele telefoon PDA 2



Grootte EIA

(EIAJ)

0603

(1608)
Symbool Inches In millimeter
Een 0.315±0.012 8.00±0.30
B. 0.138±0.002 3.50±0.05
C 0.069±0.002 1.75±0.10
D0 0.061±0.002 1.55±0.05
P0 0.157±0.004 4.00±0.10
P1 0.079±0.002 4.00±0.10
P2 0.079±0.002 2.00±0.05
W 0.041±0.006 1.05±0.15
L 0.075±0.006 1.90±0.15
T 0.037±0.002 0.95 ± 0.05






Hoeveelheid producten in de bandverpakking:

SIZE EIA

(EIAJ)

0603

(1608)
Standaard verpakkingshoeveelheid (pcs/rol) 4,000





SMD 0603 Surface Mount Varistor SV0603N300G0A Voor Notebook Mobiele telefoon PDA 3

label:

Keramische chipvaristor

De oppervlakte zet Varistor op

Zinkoxidevaristor
