Name: 1206 Multilayer Chip Varistor SV1206N220G0A Voor moederbord Notebook
Brand: SOCAY
SKU: SV1206N220G0A
Rating: 4.7 (173 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

componentennaam: Multilayer Chip Varistor

Componentenpakket: SMD1206

Maximale gelijkstroomoperatiespanning: 22V

Vv (min.): 26.4V

Vv (max.): 33V

Maximale piekstroom over de varistor: 72 V

Maximum Piekstroom: 100A

Maximale wisselstroomwerkspanning: 17V

Markeren:

1206 Multilayer Chip Varistor

Notebook Multilayer Chip Varistor

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH RoHS ISO

Modelnummer: SV1206N220G0A

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Levertijd: 5-8 werkdagen

Galerij

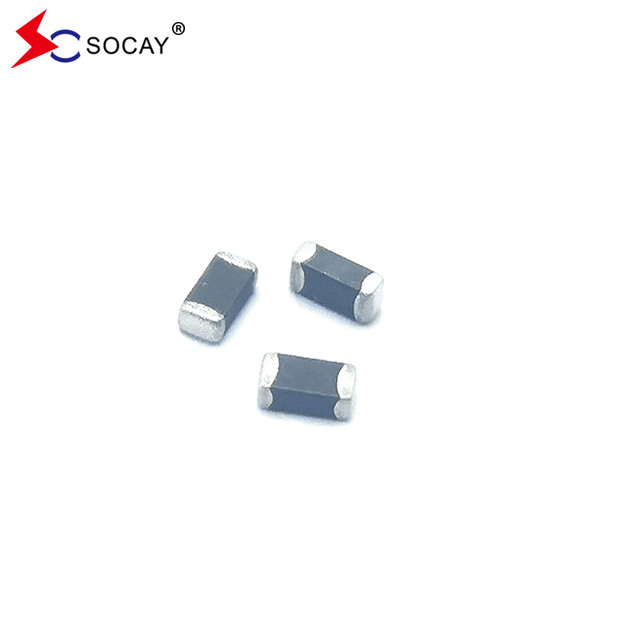

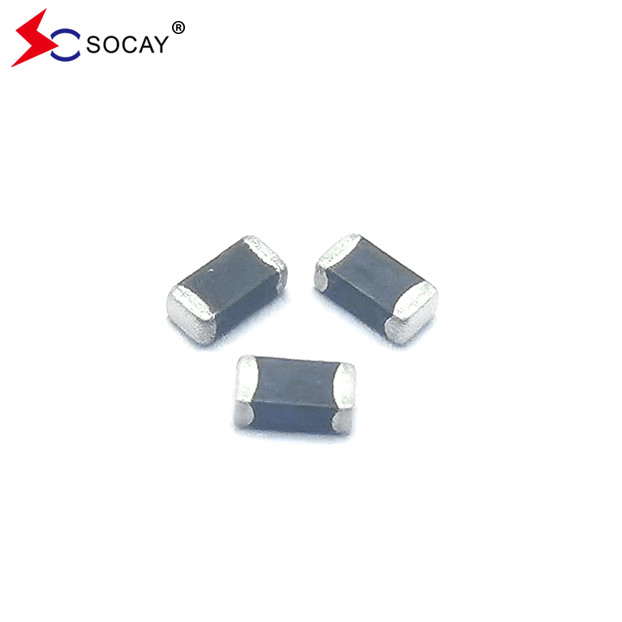

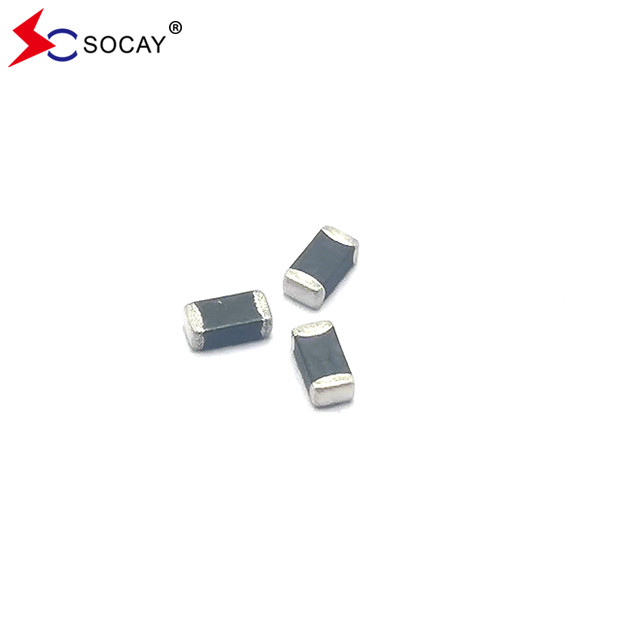

1206 Multilayer Chip Varistor SV1206N220G0A Voor moederbord Notebook

Productomschrijving

1206 Multilayer Chip Varistor SV1206N220G0A Toepassing op moederbord, notebook

Multilayer Chip VaristorDATABLAD:SV1206N220G0A_v209.1.pdf

Beschrijving:
De Multilayer Chip Varistor SV1206N220G0A is gebaseerd op Multilayer fabricage technologie.met inbegrip van die welke zijn gespecificeerd in IEC 61000-4-2 of andere normen die worden gebruikt voor elektromagnetische conformiteit (EMC)De SV1206N220G0A wordt meestal toegepast om geïntegreerde schakelingen en andere componenten op het niveau van de schakelplaat te beschermen.

Multilayer Chip VaristorElektrische kenmerken (25±5°C):

Symbool	Minimaal	Typisch	Maximaal	Eenheden
VRMS	—	—	17	V
VDC	—	—	22	V
VV	26.4	—	33	V
VC	—	—	72	V
IMAX	—	—	100	Een
Wmax	—	—	0.5	W

VRMS - Maximale wisselstroomoperatiespanning die de varistor kan handhaven en die niet meer dan 10 μA lekstroom mag bedragen.

VDC - Maximale gelijkstroomoperatiespanning die door de varistor kan worden gehandhaafd en die niet meer dan 10 μA lekkage-stroom mag bedragen.

VV - Spanning over het apparaat bij 1mA gelijkstroom.

Het is gelijk aan VB afbraakspanning.

VC - Maximale piekstroom over de varistor met een golfvorm van 8/20 μs en een pulsstroom van 5 A.

Imax - Maximale piekstroom die kan worden toegepast met een golfvorm van 8/20 μs zonder dat het apparaat uitvalt.

Wmax - Maximale energie die zonder storing van het apparaat met de golfvorm van 10/1000 μs kan worden afgevoerd.

Multilayer Chip VaristorKenmerken:

Rechthoekige, afmetingen seriealisatie voor hybride geïntegreerde schakels of printcircuits oppervlak montage componenten
Er zijn veel zijdelektrode-lead-out materialen, met name geschikt voor de oppervlakte montage technologie voor soldeerbaarheid en weerstand tegen soldeer hitte van de strenge eisen
Snelle reactie (< 1ns)
Lage lekkage-stroom, lage klemspanning
Geschikt voor terugstroming, golfsoldering en handsoldering met hete lucht

Multilayer Chip VaristorToepassingen:

Toepassing voor moederbord, notebook, mobiele telefoon, PDA, handheld apparaat, DSC, DV, scanner en set-top box... enz.
Geschikt voor drukknop, stroomleiding en laagfrequente enkellijn overspanningsbescherming

Multilayer Chip Varistor Constructie en afmetingen:
1206 Multilayer Chip Varistor SV1206N220G0A Voor moederbord Notebook 0

Grootte EIA (EIAJ)	Lengte (L)		Breedte (W)		Dikte (T)
	Inches	In millimeter	Inches	In millimeter	Inches	In millimeter
1206 (3216)	0.126±0.012	3.20±0.30	0.063±0.012	1.60 ± 0.30	0.071 Max.	1.80 Max.

Multilayer Chip Varistor IR-soldering:

Een snelle verwarming, een gedeeltelijke verwarming of een snelle afkoeling veroorzaken gemakkelijk een defect van het onderdeel.IR-soldering heeft de hoogste opbrengsten als gevolg van gecontroleerde verwarmingssnelheden en soldeervloeistoftijden- Zorg ervoor dat het element niet wordt blootgesteld aan een thermische helling van meer dan 4 graden per seconde. 2 graden per seconde is de ideale helling.Voorverhitting tot binnen 100 graden van de soldeertemperatuur is essentieel om thermische schok te minimaliseren.

Aanbevelingen voor het solderen:

Voorverhitting
- De temperatuur stijgende snelheid wordt voorgesteld 2~4 °C/s te zijn
- De geschikte voorverwarmingstijd is 60 tot 120 seconden.
Verwarming
- Wees voorzichtig met een plotselinge temperatuurstijging, want dit kan het soldeervermogen verergeren.
- Stel de peeltemperatuur in het bereik van 215 tot 225 °C.
Koeling
- Voorzichtig met langzaam afkoelen, omdat dit de positie van het onderdeel kan verleggen.

Multilayer Chip Varistor Milieu&Betrouwbaarheidstesten:

Kenmerkend	Testmethode en beschrijving
Hoge temperatuur opslag	Het monster wordt gedurende 1000±2 uur in een thermostatisch bad zonder belasting aan 125±2°C blootgesteld en vervolgens 1 tot 2 uur bij kamertemperatuur en vochtigheid bewaard.De variatorspanning moet binnen 10% variëren..
Temperatuurcyclus	De temperatuurcyclus van de opgegeven temperatuur wordt vijf keer herhaald en vervolgens gedurende één tot twee uur bij kamertemperatuur en vochtigheid bewaard.De variatorspanning moet binnen 10% veranderen en mechanische schade moet worden onderzocht..	Stap	Temperatuur	Tijdvak
		1	-40±3°C	30min±3
		2	Kamertemperatuur	1 tot 2 uur
		3	125 ± 2 °C	30min±3
		4	Kamertemperatuur	1 tot 2 uur
Hoogtemperatuurbelasting	Na een 1000 uur aanhoudende toepassing van de maximaal toegestane spanning bij 85°C wordt het monster een uur of langer bij kamertemperatuur en luchtvochtigheid bewaard.de variëteit van de spanning van de varistor moet binnen 10% liggen.
Vochtwarmtebelasting/ Vochtigheidsbelasting	Het monster dient gedurende 1000 uur te worden blootgesteld aan een omgeving van 40°C,90 tot 95% RH en aan de maximaal toegestane spanning, waarna het gedurende één of twee uur bij kamertemperatuur en vochtigheid moet worden bewaard.De variatorspanning moet binnen 10% variëren..
Lagering bij lage temperatuur	Het monster moet gedurende 1000 uur zonder belasting aan -40°C worden blootgesteld en vervolgens gedurende één tot twee uur op kamertemperatuur worden bewaard.

Hoeveelheid producten in de bandverpakking:

SIZE EIA(EIAJ)

1206

(3216)

Standaard verpakkingshoeveelheid (pcs/rol)

3,000

1206 Multilayer Chip Varistor SV1206N220G0A Voor moederbord Notebook 2
