Name: Meerschaal keramische chipvaristor SV0402E9R0G0B SMD-type zinkoxidevaristor
Brand: SOCAY
SKU: SV0402E9R0G0B
Rating: 5 (149 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Andere naam: MLV-varistor

Pakkettype: SMD0402

Vdc (max.): 9V

Vv (min.): 11V

Vv (max.): 17V

Vc (max.): 35V

IMAX: 1A

Cp (Type.): 5pF

Markeren:

Multilayer keramische chipvaristor

SMD Keramische chipvaristor

SMD-zinkoxidevaristor

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH RoHS ISO

Modelnummer: SV0402E9R0G0B

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Levertijd: 5-8 werkdagen

Galerij

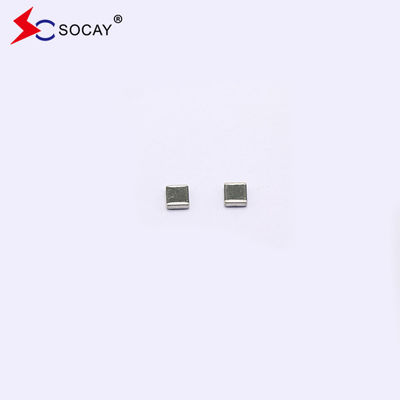

Meerschaal keramische chipvaristor SV0402E9R0G0B SMD-type zinkoxidevaristor

Productomschrijving

Multilayer Chip Varistor SV0402E9R0G0B SMD-type op basis van zinkoxide

Multilayer Chip Varistor DATASHEET:SV0402E9R0G0B_v89.1.pdf

Beschrijving:
Het meest gebruikte spanningsbeperkende apparaat is de varistor MOV/MLV, die voornamelijk is gemaakt van zinkoxide en een verscheidenheid aan sporenmetalen oxiden, die worden gemengd en gegoten.

Elektrische kenmerken(25± 5°C):

Symbool	Minimaal	Typisch	Maximaal	Eenheden
VDC	—	—	9	V
VV	11	—	17	V
VC	—	—	35	V
CP	—	5	—	pF

VDC ️ Maximale gelijkstroomoperatiespanning die de varistor kan handhaven en die niet hoger is dan 10 μA lekkage.
VV ?? Spanning over het apparaat bij 1mA gelijkstroom.
VB-equivalent
VC ️ Maximale piekstroom over de varistor met een golfvorm van 8/20 μs en een pulsstroom van 1 A.
CP De capaciteit van het apparaat wordt gemeten met nul-volt bias 1Vrms bij 1MHz. De pF is ± 30%.

Multilayer Chip Varistor toepassingen:

Energiebescherming, Schakelaars, POS-machines, Bliksemarrers, Gebouw intercoms, Monitoringssystemen, Parkeerkaarten, Transmissie systemen, Instrumenten, Meters, Communicatieproducten,Beheerspanelen.

Multilayer Chip Varistor Constructie en afmetingen:

Grootte EIA (EIAJ)	0402 (1005)
Symbool	Inches	In millimeter
L	0.038±0.005	0.96±0.12
W	0.019±0.003	0.48±0.0.07
T	0.020±0.004	0.50±0.10
C	0.010±0.006	0.25±0.15

Algemene technische gegevens:

Werktemperatuur		-40 ~ +85oC
Bergingstemperatuur		-40 ~ +85oC
Reactietijd		< 1 ns
Soldeerbaarheid		245 ± 5 °C, 3 ± 1 sec.
Lijstresistentie		260 ± 5oC, 10 ± 1 sec.
Verpakking op band: opslagconditie	Bergingstemperatuur	5 ~ 40oC
	Relatieve luchtvochtigheid	Tot 65%
	Bergingstijd	Maximaal 12 maanden

Milieuprestaties:

Artikel 1	Specificaties	Testconditie
Vochtigheid	△V_V/ V_V≤ ± 10%	90%RH, 40oC, werkspanning, 1000 uur
Thermische schok	△V_V/ V_V≤ ± 10%	-40°C tot 85°C, 30 min. cyclus, 5 cycli
Volledige belastingspanning	△V_V/ V_V≤ ± 10%	Werkspanning, 85 °C, 1000 uur

DraagbandAfmeting:

Grootte EIA (EIAJ)	0402 (1005)
Symbool	Inches	In millimeter
Een	0.315±0.012	8.00±0.30
B.	0.138±0.002	3.50±0.05
C	0.069±0.002	1.75±0.05
D0	0.061±0.002	1.55±0.05
P0	0.157±0.004	4.00±0.10
P1	0.079±0.002	2.00±0.05
P2	0.079±0.002	2.00±0.05
W	0.023±0.001	0.59±0.03
L	0.044±0.001	1.12±0.03
T	0.024±0.001	0.60 ± 0.03

Hoeveelheid producten in de bandverpakking:

SIZE EIA

(EIAJ)

0402

(1005)

Standaard verpakkingshoeveelheid (pcs/rol)

10,000

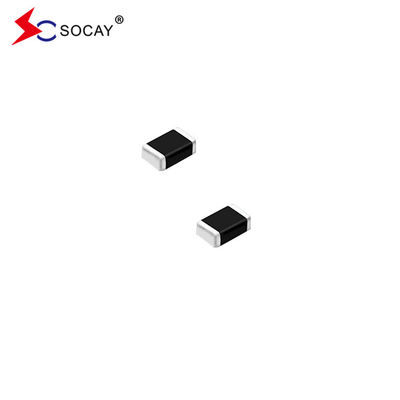

Meerschaal keramische chipvaristor SV0402E9R0G0B SMD-type zinkoxidevaristor 2
