Name: 18VDC Multilayer Chip Varistors SV0402E180G2B SMD Lead Free Type
Brand: SOCAY
SKU: SV0402E180G2B
Rating: 5 (117 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Naam: Multilayer Chip Varistor

Pakket: SMD0402

Vdc (max.): 18V

Vv (min.): 46V

Vv (max.): 60 V

Vc (max.): 110 V

IMAX: 1A

Cp (Type.): 1PF

Markeren:

18VDC meerlagig chipvaristor

Meerschaalchip Varistor loodvrij

18VDC Varistoren voor oppervlaktebevestiging

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH RoHS ISO

Modelnummer: SV0402E180G2B

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Levertijd: 5-8 werkdagen

Galerij

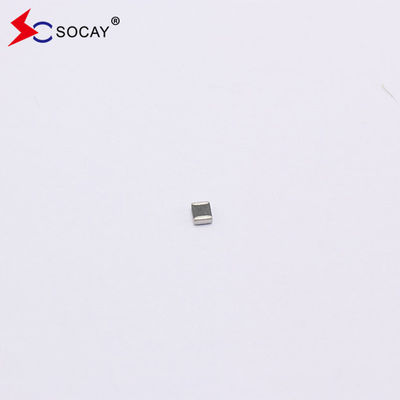

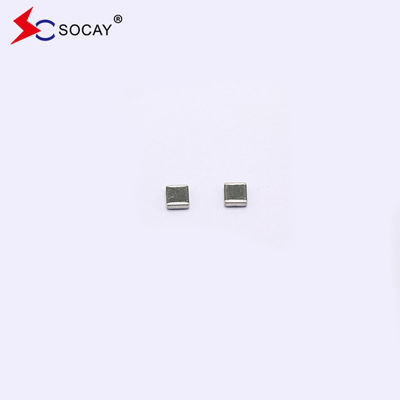

18VDC Multilayer Chip Varistors SV0402E180G2B SMD Lead Free Type

Productomschrijving

18VDC Multilayer Varistor SV0402E180G2B SMD Snelle reactietijd (< 1ns)

Meerschaalvaristor DATABLAD:SV0402E180G2B_v89.1.pdf

Beschrijving:

De Multilayer Varistor SV0402E180G2B is gebaseerd op Multilayer fabricage technologie.met inbegrip van die welke zijn gespecificeerd in IEC 61000-4-2 of andere normen die worden gebruikt voor elektromagnetische conformiteit (EMC)De SV0402E9R0G0B wordt doorgaans toegepast om geïntegreerde schakelingen en andere componenten op het niveau van het printbord te beschermen.

gelijkwaardige circuits:

18VDC Multilayer Chip Varistors SV0402E180G2B SMD Lead Free Type 0

Elektrische kenmerken(25± 5°C):

Symbool	Minimaal	Typisch	Maximaal	Eenheden
VDC	—	—	9	V
VV	11	—	17	V
VC	—	—	35	V
CP	—	5	—	pF

VDC ️ Maximale gelijkstroomoperatiespanning die de varistor kan handhaven en die niet hoger is dan 10 μA lekkage.

VV ?? Spanning over het apparaat bij 1mA gelijkstroom.

VB-equivalent

VC ️ Maximale piekstroom over de varistor met een golfvorm van 8/20 μs en een pulsstroom van 1 A.

CP De capaciteit van het apparaat wordt gemeten met nul-volt bias 1Vrms bij 1MHz. De pF is ± 30%.

Multilayer Varistor kenmerken:

u Loodvrij type

u SMD-type keramische chip op basis van zinkoxide

U Isolator over coat houdt uitstekend lage en stabiele lekstroom

U Plaatbeëindiging met een goede soldeerbaarheid

u Snelle reactietijd (< 1ns)

u Lage spanning van de klem

u Voldoen aan IEC61000-4-2

u Lage capaciteit kan voldoen aan de bescherming tegen hogesnelheidsingelovergangsspanning

Multilayer Varistor toepassingen:

u Toepassingen voor producten met een lage capaciteit voor hogesnelheidssignaallijnen zoals HDMI, DVI, USB, IEEE 1394-poort enz.

u Normale capaciteitsproducttoepassingen voor I/O-poorten (RS232, USB, PS2, VGA, Audio) op moederbord en notebook, set-topbox, MP3-spelers, DVD-spelers en dockingsystemen, enz.

Vervaardiging en afmetingen van de meerlaagse varistor:

Grootte EIA (EIAJ)	0402 (1005)
Symbool	Inches	In millimeter
L	0.038±0.005	0.96±0.12
W	0.019±0.003	0.48±0.0.07
T	0.020±0.004	0.50±0.10
C	0.010±0.006	0.25±0.15

Algemene technische gegevens:

Werktemperatuur		-40 ~ +85oC
Bergingstemperatuur		-40 ~ +85oC
Reactietijd		< 1 ns
Soldeerbaarheid		245 ± 5 °C, 3 ± 1 sec.
Lijstresistentie		260 ± 5oC, 10 ± 1 sec.
Verpakking op band: opslagconditie	Bergingstemperatuur	5 ~ 40oC
	Relatieve luchtvochtigheid	Tot 65%
	Bergingstijd	Maximaal 12 maanden

Multileervaristor omgevingsprestaties:

Artikel 1	Specificaties	Testconditie
Vochtigheid	△V_V/ V_V≤ ± 10%	90%RH, 40oC, werkspanning, 1000 uur
Thermische schok	△V_V/ V_V≤ ± 10%	-40°C tot 85°C, 30 min. cyclus, 5 cycli
Volledige belastingspanning	△V_V/ V_V≤ ± 10%	Werkspanning, 85 °C, 1000 uur

Verscheidene lagen Varistor draagband afmeting:

Grootte EIA (EIAJ)	0402 (1005)
Symbool	Inches	In millimeter
Een	0.315±0.012	8.00±0.30
B.	0.138±0.002	3.50±0.05
C	0.069±0.002	1.75±0.05
D0	0.061±0.002	1.55±0.05
P0	0.157±0.004	4.00±0.10
P1	0.079±0.002	2.00±0.05
P2	0.079±0.002	2.00±0.05
W	0.023±0.001	0.59±0.03
L	0.044±0.001	1.12±0.03
T	0.024±0.001	0.60 ± 0.03

Hoeveelheid producten in de bandverpakking:

SIZE EIA

(EIAJ)

0402

(1005)

Standaard verpakkingshoeveelheid (pcs/rol)

10,000
