Thuis /Producten/Multilayer Chip Varistor/SMD 1210 Type Multilayer Chip Varistor SV1210N470G0A Zinkoxide Varistor 47V DC

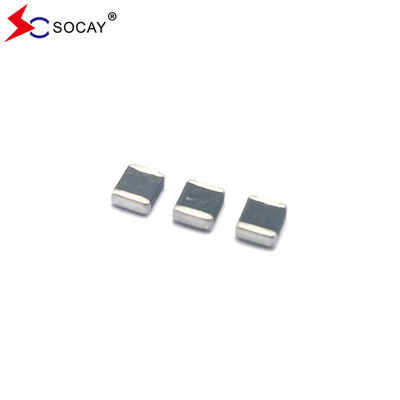

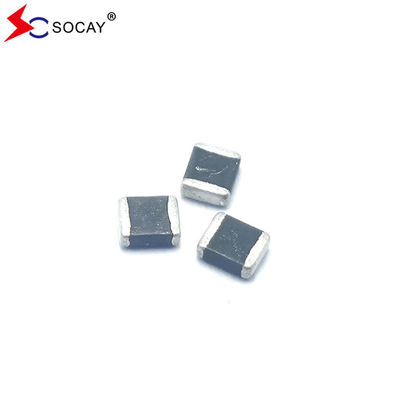

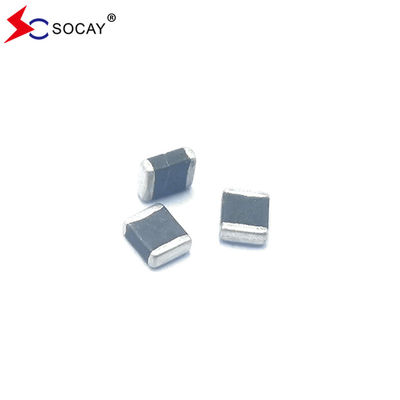

SMD 1210 Type Multilayer Chip Varistor SV1210N470G0A Zinkoxide Varistor 47V DC

3000 stuks
MOQ
negotiable
Prijs
SMD 1210 Type Multilayer Chip Varistor SV1210N470G0A Zinkoxide Varistor 47V DC
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
componentennaam: Multilayer Chip Varistor
Componentenpakket: SMD1210
Maximale gelijkstroomoperatiespanning: 47v
Vv (min.): 56.4V
Vv (max.): 70.5V
Maximale piekstroom over de varistor: - 155 V
Maximum Piekstroom: 250A
W max: 0.8J
Markeren:

SMD 1210 Multilayer Chip Varistor

,

Multilayer Chip Varistor 47V DC

,

Meerlaagse zinkoxidevaristor
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: REACH RoHS ISO
Modelnummer: SV1210N470G0A
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

1210 Type SMD Zinkoxide Varistor SV1210N470G0A SOCAY Oorspronkelijke fabriekslevering


SMD-zinkoxidevaristorDATABLAD:SV1210N470G0A_v209.1.pdf


Beschrijving:
De SMD Zinc Oxide Varistor SV1210N470G0A is gebaseerd op multilayer fabricage technologie.met inbegrip van die welke zijn gespecificeerd in IEC 61000-4-2 of andere normen die worden gebruikt voor elektromagnetische conformiteit (EMC)De SV1210N470G0A wordt meestal toegepast om geïntegreerde schakelingen en andere componenten op het niveau van het printbord te beschermen.


SMD-zinkoxidevaristorElektrische kenmerken (25±5°C):

Symbool Minimaal Typisch Maximaal Eenheden
VRMS — — 37 V
VDC — — 47 V
VV 56.4 — 70.5 V
VC — — 155 V
IMAX — — 250 Een
Wmax — — 0.8 J

VRMS -SMD-zinkoxidevaristorMaximale wisselstroomoperatiespanning die de varistor kan handhaven en die niet meer dan 10 μA lekkage-stroom mag bedragen.

VDC - Maximale gelijkstroomoperatiespanning die door de varistor kan worden gehandhaafd en die niet meer dan 10 μA lekkage-stroom mag bedragen.

VV - Spanning over het apparaat bij 1mA gelijkstroom.

Het is gelijk aan VB “afbraakspanning”.

VC - Maximale piekstroom over de varistor met een golfvorm van 8/20 μs en een pulsstroom van 5 A.

Imax - Maximale piekstroom die kan worden toegepast met een golfvorm van 8/20 μs zonder dat het apparaat uitvalt.

Wmax - Maximale energie die zonder storing van het apparaat met de golfvorm van 10/1000 μs kan worden afgevoerd.







SMD-zinkoxidevaristorFEten:

  • Rechthoekige, afmetingen seriealisatie voor hybride geïntegreerde schakels of printcircuits oppervlak montage componenten
  • Er zijn veel zijdelektrode-lead-out materialen, met name geschikt voor de oppervlakte montage technologie voor soldeerbaarheid en weerstand tegen soldeer hitte van de strenge eisen
  • Snelle reactie (< 1ns)
  • Lage lekkage-stroom, lage klemspanning
  • Geschikt voor terugstroming, golfsoldering en handsoldering met hete lucht



SMD-zinkoxidevaristorEen- de toepassing van:

  • Toepassing voor moederbord, notebook, mobiele telefoon, PDA, handheld apparaat, DSC, DV, scanner en set-top box... enz.
  • Geschikt voor drukknop, stroomleiding en laagfrequente enkellijn overspanningsbescherming




SMD-zinkoxidevaristorCInstructie & afmetingen:
SMD 1210 Type Multilayer Chip Varistor SV1210N470G0A Zinkoxide Varistor 47V DC 0

Grootte EIA (EIAJ) Lengte (L) Breedte (W) Dikte (T)
  Inches In millimeter Inches In millimeter Inches In millimeter
1210 (3225) 0.126±0.012 3.20±0.30 0.098±0.012 2.50±0.30 0.098 Max. 2.50 Max.





Algemene technische gegevens:

Werktemperatuur -55°C tot 125°C
Bergingstemperatuur -55°C tot 150°C
Reactietijd < 1 ns
Soldeerbaarheid 245 ± 5 °C, 3 ± 1 sec.
Soldeerloogweerstand 260 ± 5°C, 10 ± 1 sec







Aanbevelingen voor het solderen:

SMD 1210 Type Multilayer Chip Varistor SV1210N470G0A Zinkoxide Varistor 47V DC 1

  • Voorverhitting
    • De temperatuur stijgende snelheid wordt voorgesteld 2~4 °C/s te zijn
    • De geschikte voorverwarmingstijd is 60 tot 120 seconden.
  • Verwarming
    • Wees voorzichtig met een plotselinge temperatuurstijging, want dit kan het soldeervermogen verergeren.
    • Stel de peeltemperatuur in het bereik van 215 tot 225 °C.
  • Koeling
    • Voorzichtig met langzaam afkoelen, omdat dit de positie van het onderdeel kan verleggen.







Hoeveelheid producten in de bandverpakking:

SIZE EIA(EIAJ)

1210

(3225)
Standaard verpakkingshoeveelheid (pcs/rol) 3,000



SMD 1210 Type Multilayer Chip Varistor SV1210N470G0A Zinkoxide Varistor 47V DC 2


label:

Keramische chipvaristor

De oppervlakte zet Varistor op

Zinkoxidevaristor
