Thuis /Producten/Multilayer Chip Varistor/SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Voor integratiebeveiliging

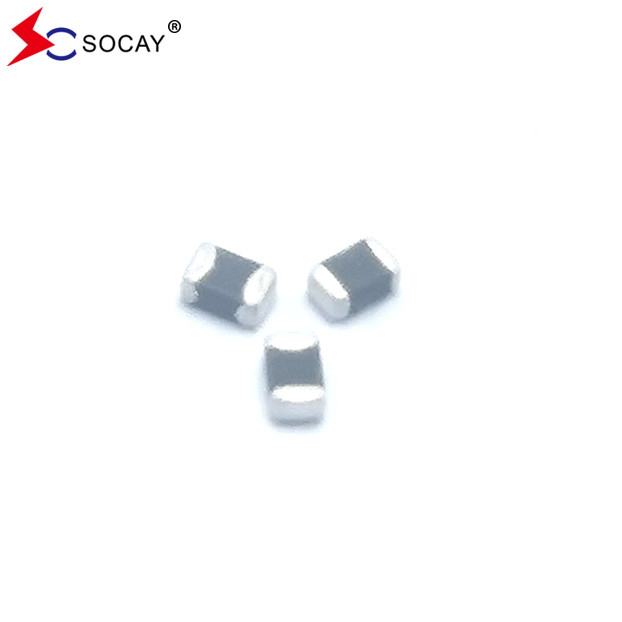

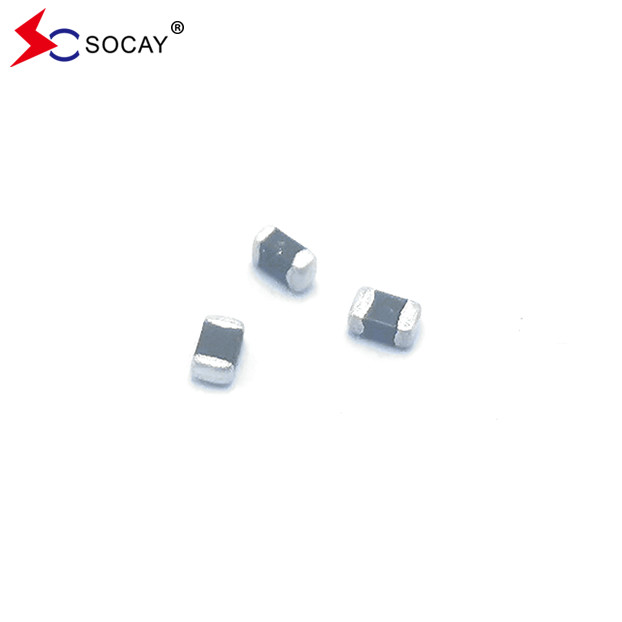

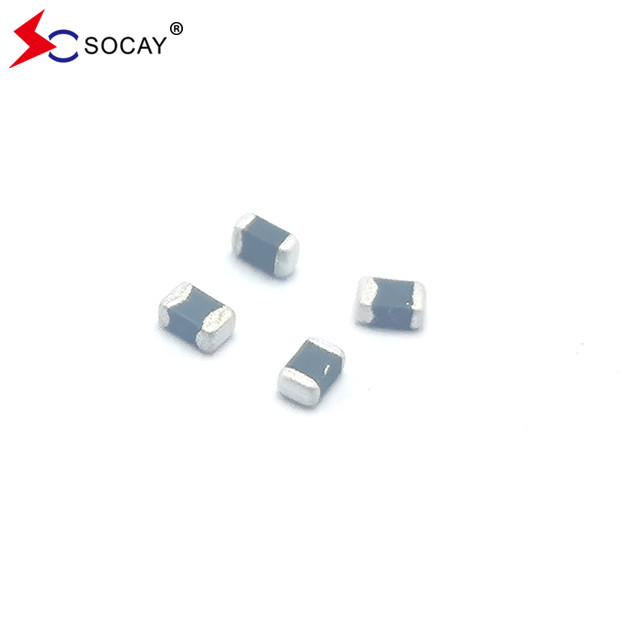

SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Voor integratiebeveiliging

4000pcs
MOQ
negotiable
Prijs
SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Voor integratiebeveiliging
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
componentennaam: Multilayer Chip Varistor
Componentenpakket: SMD0805
Vdc (max.): 9V
Vv (min.): 10.8v
Vv (max.): 16.2V
Vc (max.): 35.6V
IMAX: 50A
Vrms (max.): 6V
Markeren:

SMD 0805 Chipvaristors

,

Chipvaristors meerlagig
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: REACH RoHS ISO
Modelnummer: SV0805N9R0G0A
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

SMD0805 Chip Varistor SV0805N9R0G0A Typisch toegepast om geïntegreerde schakelingen te beschermen

Chip Varistor DATASHEET:SV0805N9R0G0A_v2201.1.pdf


Beschrijving:
De chip Varistor SV0805N9R0G0A is gebaseerd op multilayer fabricage technologie.met inbegrip van die welke zijn gespecificeerd in IEC 61000-4-2 of andere normen die worden gebruikt voor elektromagnetische conformiteit (EMC)De SV0805N9R0G0A wordt meestal toegepast om geïntegreerde schakelingen en andere componenten op het niveau van het printbord te beschermen.


Elektrische kenmerken van de chipvaristor (25± 5°C):

SymboolMinimaalTypischMaximaalEenheden
VRMS——6V
VDC——9V
VV10.8—16.2V
VC——35.6V
IMAX——50Een
Wmax——0.2J

VRMS - Maximale wisselstroomoperatiespanning die de varistor kan handhaven en die niet meer dan 10 μA lekstroom mag bedragen.
VDC - Maximale gelijkstroomoperatiespanning die door de varistor kan worden gehandhaafd en die niet meer dan 10 μA lekkage-stroom mag bedragen.
VV - Spanning over het apparaat bij 1mA gelijkstroom.
Het is gelijk aan VB “afbraakspanning”.
VC - Maximale piekstroom over de varistor met een golfvorm van 8/20 μs en een pulsstroom van 2 A.
Imax - Maximale piekstroom die kan worden toegepast met een golfvorm van 8/20 μs zonder dat het apparaat uitvalt.
Wmax - Maximale energie die zonder storing van het apparaat met de golfvorm van 10/1000 μs kan worden afgevoerd.



Chip Varistor kenmerken:

  • Rechthoekige, afmetingen seriealisatie voor hybride geïntegreerde schakels of printcircuits oppervlak montage componenten
  • Er zijn veel zijdelektrode-lead-out materialen, met name geschikt voor de oppervlakte montage technologie voor soldeerbaarheid en weerstand tegen soldeer hitte van de strenge eisen
  • Snelle reactie (< 1ns)
  • Lage lekkage-stroom, lage klemspanning
  • Geschikt voor terugstroming, golfsoldering en handsoldering met hete lucht



Chip Varistor toepassingen:

  • Toepassing voor moederbord, notebook, mobiele telefoon, PDA, handheld apparaat, DSC, DV, scanner en set-top box... enz.
  • Geschikt voor drukknop, stroomleiding en laagfrequente enkellijn overspanningsbescherming




Chipvaristorconstructie en afmetingen:
SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Voor integratiebeveiliging 0

Grootte EIA (EIAJ)Lengte (L)Breedte (W)Dikte (T)
 InchesIn millimeterInchesIn millimeterInchesIn millimeter
0805 (2012)0.079±0.0082.00±0.200.049±0.0081.25±0.200.055 Max.1.40 Max.



IR-soldering met chipvaristor:

Een snelle verwarming, een gedeeltelijke verwarming of een snelle afkoeling veroorzaken gemakkelijk een defect van het onderdeel.IR-soldering heeft de hoogste opbrengsten als gevolg van gecontroleerde verwarmingssnelheden en soldeervloeistoftijden- Zorg ervoor dat het element niet wordt blootgesteld aan een thermische helling van meer dan 4 graden per seconde. 2 graden per seconde is de ideale helling.Voorverhitting tot binnen 100 graden van de soldeertemperatuur is essentieel om thermische schok te minimaliseren.




Chip Varistor Environpsychische&Betrouwbaarheidstesten:

KenmerkendTestmethode en beschrijving
Hoge temperatuur opslagHet monster wordt gedurende 1000±2 uur in een thermostatisch bad zonder belasting aan 125±2°C blootgesteld en vervolgens 1 tot 2 uur bij kamertemperatuur en vochtigheid bewaard.De variatorspanning moet binnen 10% variëren..
TemperatuurcyclusDe temperatuurcyclus van de opgegeven temperatuur wordt vijf keer herhaald en vervolgens gedurende één tot twee uur bij kamertemperatuur en vochtigheid bewaard.De variatorspanning moet binnen 10% veranderen en mechanische schade moet worden onderzocht..StapTemperatuurTijdvak
  1-40±3°C30min±3
  2Kamertemperatuur1 tot 2 uur
  3125 ± 2 °C30min±3
  4Kamertemperatuur1 tot 2 uur
HoogtemperatuurbelastingNa een 1000 uur aanhoudende toepassing van de maximaal toegestane spanning bij 85°C wordt het monster een uur of langer bij kamertemperatuur en luchtvochtigheid bewaard.de variëteit van de spanning van de varistor moet binnen 10% liggen.

Vochtwarmtebelasting/

Vochtigheidsbelasting

Het monster dient gedurende 1000 uur te worden blootgesteld aan een omgeving van 40°C,90 tot 95% RH en aan de maximaal toegestane spanning, waarna het gedurende één of twee uur bij kamertemperatuur en vochtigheid moet worden bewaard.De variatorspanning moet binnen 10% variëren..
Lagering bij lage temperatuurHet monster moet gedurende 1000 uur zonder belasting aan -40°C worden blootgesteld en vervolgens gedurende één tot twee uur op kamertemperatuur worden bewaard.





Hoeveelheid producten in de bandverpakking:

SIZE EIA(EIAJ)

0805

(2012)

Standaard verpakkingshoeveelheid (pcs/rol)4,000


De inhoud van een doos:
0805 Serie: 6 rollen / binnenkast




Etiketteren en markeren:
Het papieren etiket moet op de zichtbare zijde van de spoel worden geplaatst en de informatie moet de rechterzijde weergeven.











SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Voor integratiebeveiliging 1

label:

Keramische chipvaristor

De oppervlakte zet Varistor op

Zinkoxidevaristor
