Name: P0720SC Thyristor Surge Suppressors SMD 500A 65V 100pF DO-214AA SMB
Brand: SOCAY
SKU: P0720SC
Rating: 4.5 (189 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Component: Thyristor-spanningsonderdrukkers

Voetafdruk: DO-214AA/SMB

VDRM (min.): 6V

IDRM: 5 μA

Versus @100V/μS (max.): 88V

Is (max.): 800mA

Vt @It=2.2A (max.): 4V

Het (Max.): 2.2A

Ik ben ermee bezig.: 50mA

C0 @1MHz,2V Bias (Type.): 100 pF

Markeren:

P0720SC Thyristor-spanningsonderdrukkers

Thyristor-spanningsdempers 500A

Thyristor SMD 65V

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH,RoHS,ISO

Modelnummer: P0720SC

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: AMMO-verpakkingsgoederen

Levertijd: 5-8 werkdagen

Galerij

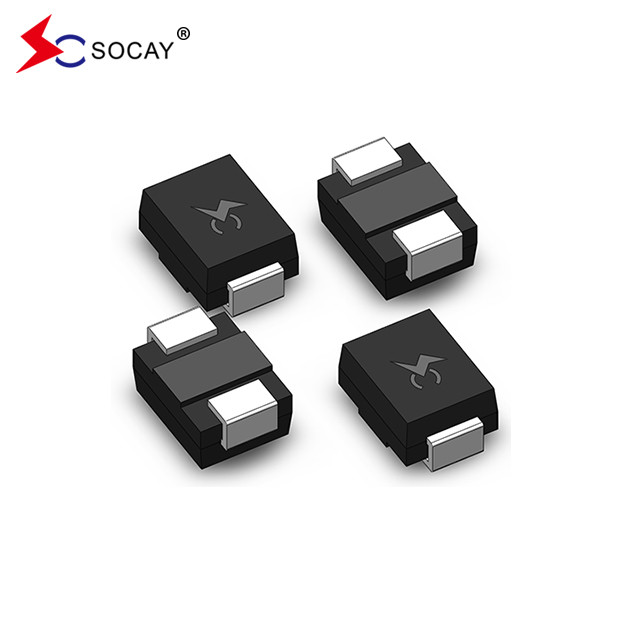

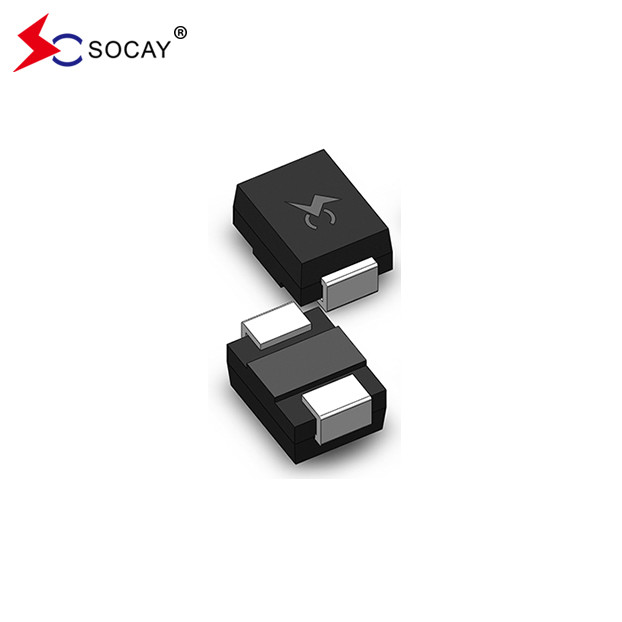

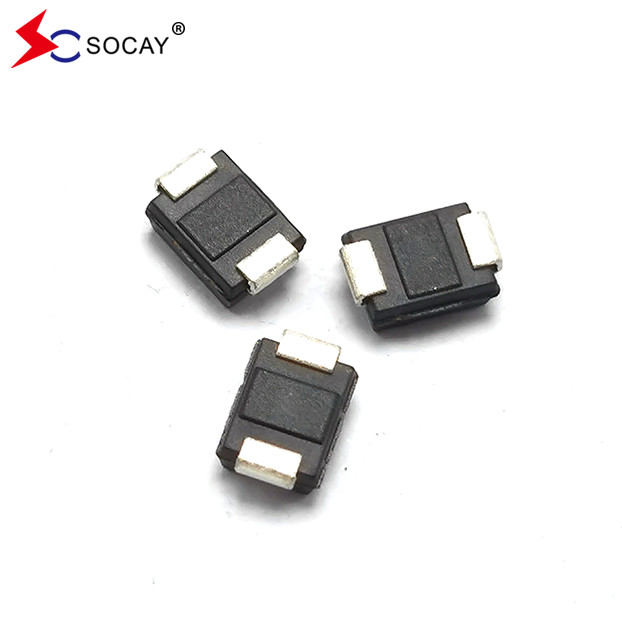

P0720SC Thyristor Surge Suppressors SMD 500A 65V 100pF DO-214AA SMB

Productomschrijving

SOCAY P0720SC Thyristor Overspanningsbeschermingsapparaten 500A 65V SMD Thyristor

DATABLAD:PXXX0SC_v2103.1.pdf

Deelnummer	Markering	V_DRM@ Ik_DRM=5 μA	VS ① @100V/μS	V_T @ Ik_T=2,2A	Ik..._S	Ik..._T	Ik..._H	C_O② @ 1MHz, 2V vertekening
		VMin.	Vmax.	Vmax.	mAmax.	Eenmax.	mAMin.	pF t- Jawel.
P0080SC	P008C	6	25	4	800	2.2	50	100
P0300SC	P03C	25	40	4	800	2.2	50	100
P0640SC	P06C	58	77	4	800	2.2	150	100
P0720SC	P07C	65	88	4	800	2.2	150	100
P0900SC	P09C	75	98	4	800	2.2	150	90
P1100SC	P11C	90	130	4	800	2.2	150	90
P1300SC	P13C	120	160	4	800	2.2	150	90
P1500SC	P15C	140	180	4	800	2.2	150	85
P1800SC	P18C	170	220	4	800	2.2	150	85
P2300SC	P23C	190	260	4	800	2.2	150	80
P2600SC	P26C	220	300	4	800	2.2	150	80
P3100SC	P31C	275	350	4	800	2.2	150	65
P3500SC	P35C	320	400	4	800	2.2	150	60
P4200SC	P42C	400	520	4	800	2.2	150	55
Vermelding: 1 V wordt gemeten bij 100 KV/s. 2 De capaciteit buiten de toestand wordt gemeten in V_D.C.=2V, V_RMS=1V, f=1MHz.

P0720SC Thyristor Surge Suppressors SMD 500A 65V 100pF DO-214AA SMB 0

Beschrijving: Tss componenten voor de bescherming van belangrijke apparatuur PCB-circuit board

Selectie Metbod.

1Om het product van de klant, de werkspanning, de toepassingspoort, het beschermingsniveau te kennen.

2"Break-state-spanning > DC-werkspanning op het circuit.

3"De capaciteitswaarde en de doorstroming van het apparaat worden geselecteerd op basis van de toepassingspoort en het beschermingsniveau.

Kenmerken:

u Overschrijding van lage spanning

u Lage aanwezige spanning

u Verminder niet de spanningsstroomcapaciteit na meerdere spanningsstroomgebeurtenissen binnen de grens

u Fouten bij kortsluiting bij overschrijding van de nominale spanning

u Lage capaciteit

Toepasselijke mondiale normen:

Communicatie bliksembescherming, 485, 232 beveiligingsoplossingen, ADSL, beveiligingsproducten, telefoons, videocircuits, audiocircuits.

Reeks	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Ik..._TSM 50/60 Hz	Di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Een minuutje.	Een minuutje.		Een minuutje.	Een minuutje.	Een minuutje.	EenMin.	Een minuutje.	Ampère/μs max.
C	500	400		200	150	100	150	50	500
Vermelding: Stroomgolfvorm in μs Spanningsgolfvorm in μs			- Piekimpulsstroom (I_PP) is herhaald en is gedurende de levensduur van het product gegarandeerd. - Ik..._PPde categorieën die van toepassing zijn op het temperatuurbereik van -40 °C tot +85 °C - Het apparaat moet aanvankelijk in thermisch evenwicht zijn met -40°C < T_J< + 150°C

Deelnummer	Componentenpakket	Hoeveelheid	Verpakking Optie	Verpakkingsspecificatie
Pxxx0SC	DO-214AA	2500	Tape & Reel - 12mm/13" tape	EIA -481 - D

P0720SC Thyristor Surge Suppressors SMD 500A 65V 100pF DO-214AA SMB 1

P0720SC Thyristor Surge Suppressors SMD 500A 65V 100pF DO-214AA SMB 2

P0720SC Thyristor Surge Suppressors SMD 500A 65V 100pF DO-214AA SMB 3

P0720SC Thyristor Surge Suppressors SMD 500A 65V 100pF DO-214AA SMB 4
