Name: TSS halfgeleidercomponent P0640SB
Brand: SOCAY
SKU: P0640SB
Rating: 4.9 (168 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Sleutelwoorden: DIODEN

Pakket: DO-214AA/SMB

Toepassing: beschermingscircuits;

Montage-type: Oppervlaktebedrag

VDRM (min.): 58V

IDRM: 5 μA

Versus @100V/μS (max.): 77V

Is (max.): 800mA

Vt @It=2.2A (max.): 4V

Het (Max.): 2.2A

C0 @1MHz,2V Bias (Type.): 60 pF

Markeren:

Thyristor-overspanningsonderdrukkers

Thyristor-overspanningsonderdrukkers met een lage capaciteit

P0640SB

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH,RoHS,ISO

Modelnummer: P0640SB

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: bandrol, bulk

Levertijd: 1-3 weken

Galerij

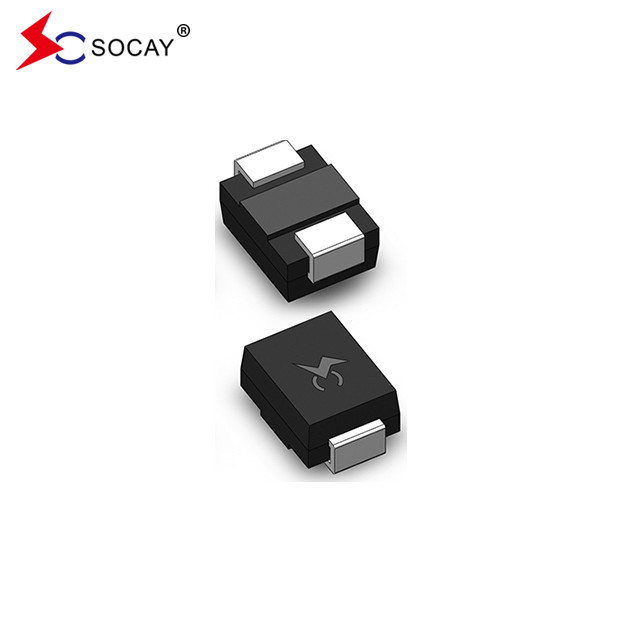

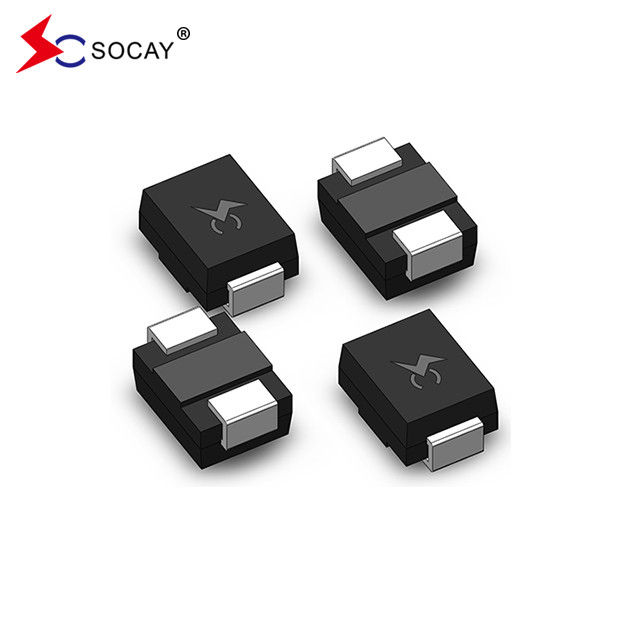

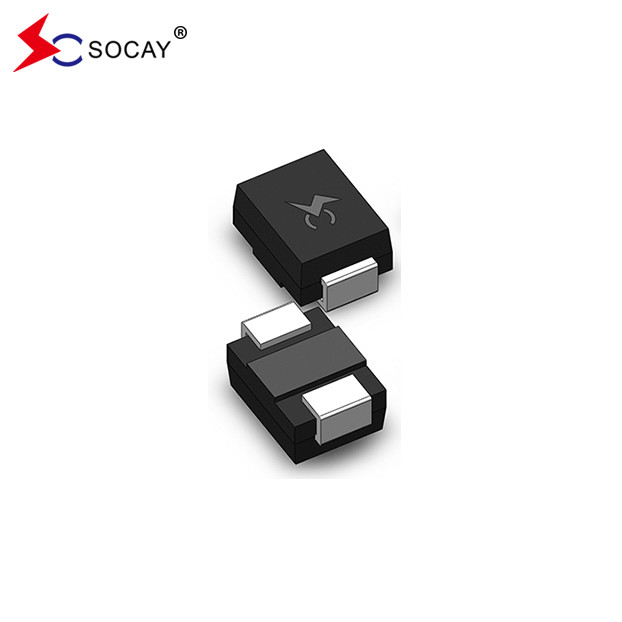

TSS halfgeleidercomponent P0640SB

Productomschrijving

TSS halfgeleidercomponent P0640SB

DATABLAD:PXXX0SB_v2103.1.pdf

Deelnummer	Markering	V_DRM@ Ik_DRM=5 μA	VS ① @100V/μS	V_T @ Ik_T=2,2A	Ik..._S	Ik..._T	Ik..._H	C0 2 @1MHz, 2V vertekening
		VMin.	Vmax.	Vmax.	mAmax.	Eenmax.	mAMin.	pF type
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Vermelding: 1 V wordt gemeten bij 100 KV/s. 2 De capaciteit buiten de toestand wordt gemeten in V_D.C.=2V, V_RMS=1V, f=1MHz.

TSS halfgeleidercomponent P0640SB 0

Inleiding:

De TSS worden gekenmerkt door nauwkeurige geleiding, snelle reactie, hoge spanningsopnamecapaciteit, bi-axiale symmetrie en hoge betrouwbaarheid.

Werkingsbeginsel

Wanneer het apparaat parallel aan een circuit is aangesloten en niet beweegt, is de weerstandswaarde hoog en kan het worden beschouwd als een open circuit met weinig of geen effect op het circuit.Wanneer er een abnormale hartslag isWanneer de abnormale hoge spanning verdwijnt, keert hij terug naar zijn hoge weerstand en werkt het circuit normaal.

Parameter	Definitie
Ik..._S	Schakelstroom- maximale stroom die nodig is om over te schakelen naar de staat "aan"
Ik..._DRM	Leckage-stroom- maximale piekstroom bij stilstand gemeten bij V_DRM
Ik..._H	Houdingsstroom- de minimumstroom die nodig is om de toestand aan te houden
Ik..._T	Standaardstroom- maximale nominale continue aanwezige stroom
V_S	Schakelspanning- maximale spanning vóór aansturing
V_DRM	Spitsspanning buiten staat- maximale spanning die kan worden toegepast terwijl de spanning uitgeschakeld wordt
V_T	Voltage in actieve toestand- maximale spanning gemeten bij nominale aanwezige stroom
C₀	Capaciteit buiten de toestand- de typische capaciteit gemeten in de staat van stilstand

Reeks	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Ik..._TSM 50/60 Hz	Di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Een minuutje.	Een minuutje.		Een minuutje.	Een minuutje.	Een minuutje.	EenMin.	Een minuutje.	Ampère/μs max.
B.	250	250		150	100	80	100	30	500
Vermelding: Stroomgolfvorm in μs Spanningsgolfvorm in μs			- Piekimpulsstroom (I_PP) is herhaald en is gedurende de levensduur van het product gegarandeerd. - Ik..._PPde categorieën die van toepassing zijn op het temperatuurbereik van -40 °C tot +85 °C - Het apparaat moet aanvankelijk in thermisch evenwicht zijn met -40°C < T_J< + 150°C

Hoge-temperatuurspanningsblokkering	80% nominale VDRM (VAC-piek) +125°C of +150°C, loodmateriaal koperlegering High Temp Voltage Blocking 504 of 1008 hrs.

Temperatuurcyclus	-65°C tot +150°C, 15 min. verblijf, 10 tot 100 cycli.

Bevooroordeelde temperatuur en luchtvochtigheid	52 VDC (+85°C) 85% RH, 504 tot 1008 uur.
Hoogtemperatuuropslag	+150°C 1008 uur. MIL-STD-750 (Methode 1031) JEDEC, JESD22-A-101
Lagering bij lage temperaturen	-65°C, 1008 uur.
Thermische schok	0°C tot +100°C, 5 min. verblijf, 10 sec. overdracht, thermische schok 10 cycli.
Autoclaaf (Drukkookproef)	+121°C, 100%RH, 2atm, 24 tot 168 uur. EIA/Cooker Test) JEDEC, JESD22-A-102
Weerstand tegen soldeerwarmte	+260°C, 30 sec. MIL-STD-750 (Methode 2031
Vochtgevoeligheid	85% RH, +85°C, 168 uur, 3 terugstroomcycli Niveau (+260°C Peak).

Loodmateriaal	koperen legering
Einde van het terminal	100% met mattinplaat
Materiaal van het lichaam	UL erkende epoxy met ontvlambaarheidsklassificatie 94V-0

Deelnummer	Componentenpakket	Hoeveelheid	Verpakking Optie	Verpakkingsspecificatie
Pxxx0SB	DO-214AA	2500	Tape & Reel - 12mm/13" tape	EIA -481 - D

TSS halfgeleidercomponent P0640SB 1

TSS halfgeleidercomponent P0640SB 2

TSS halfgeleidercomponent P0640SB 3

TSS halfgeleidercomponent P0640SB 4
