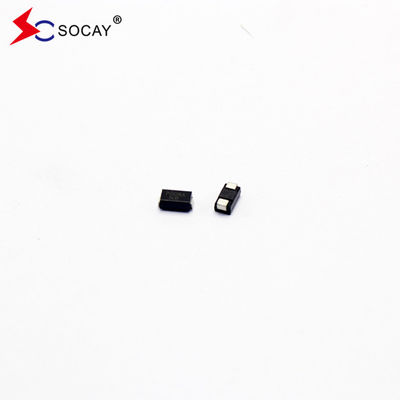

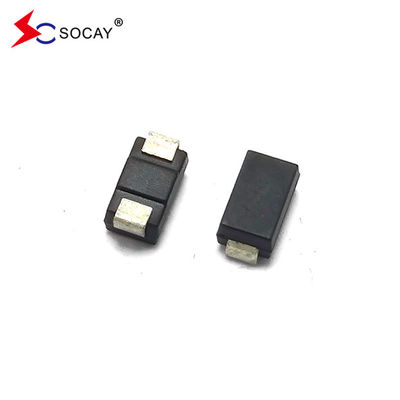

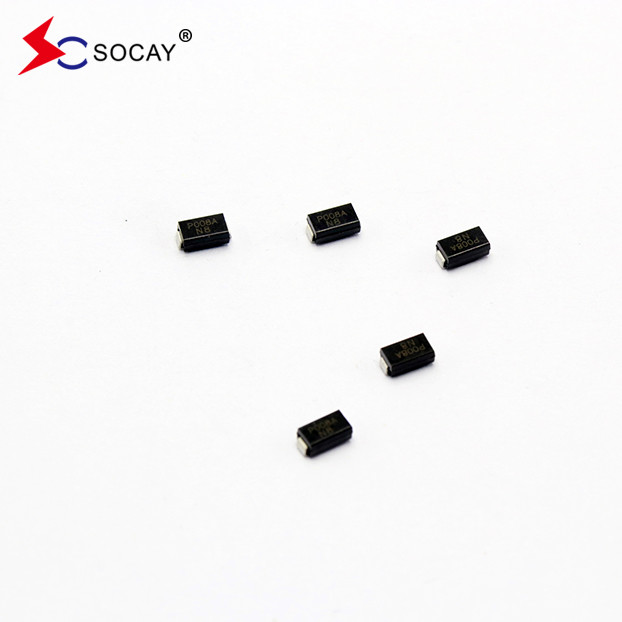

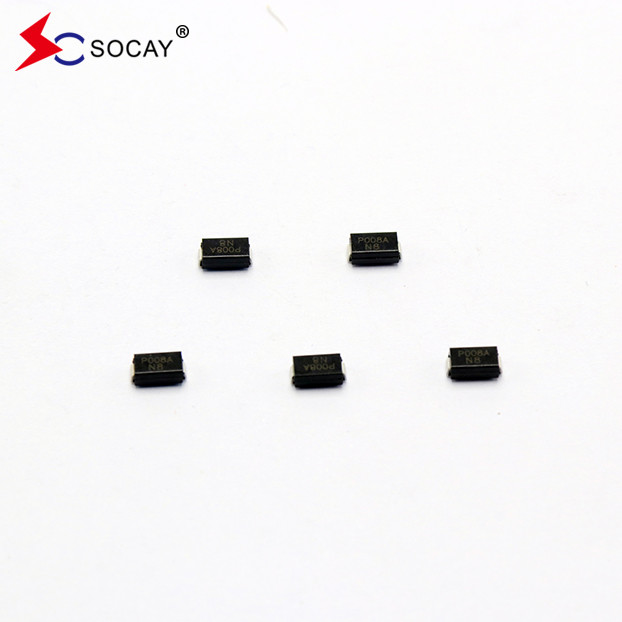

TSS Thyristor Surge Suppressors P0080TB Halveringscomponent DO-214AC SMA

5000 stuks
MOQ
negotiable
Prijs
TSS Thyristor Surge Suppressors P0080TB Halveringscomponent DO-214AC SMA
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Artikel 1: TSS-dioden
Pakkettype: DO-214AC/SMA
VDRM (min.): 6V
IDRM: 5 μA
Versus @100V/μS (max.): 25 V
Is (max.): 800mA
Vt @It=2.2A (max.): 4V
Het (Max.): 2.2A
Ik ben ermee bezig.: 50mA
C0 @1MHz,2V Bias (Type.): 130pF
Markeren:

TSS thyristor-overspanningsonderdrukkers

,

Thyristor-spanningsonderdrukkers P0080TB

,

halfgeleidercomponent DO-214AC
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: REACH,RoHS,ISO
Modelnummer: P0080TB
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: AMMO-verpakkingsgoederen
Levertijd: 5-8 werkdagen
Productomschrijving

TSS Thyristor Surge Suppressors P0080TB Halveringscomponent DO-214AC SMA



DATABLAD:PXXX0TB_v2101.2.pdf





Deel van het gegevensblad als hieronder



Deelnummer Markering



VDRM

@ IkDRM=5 μA



VS①

@100V/μS

 Ik...S

VT

@ IkT=2,2A

 Ik...T Ik...H

C0②

@1MHz, 2Vbias
    V Min. V Mbijl. mA Mbijl. V max.. Eenmax.. mA Min.. pFtype.
P0080TB P008B 6 25 800 4 2.2 50 130
P0220TB P22B 15 30 800 4 2.2 50 120
P0300TB P03B 25 40 800 4 2.2 50 120
P0640TB P06B 58 77 800 4 2.2 120 80
P0720TB P07B 66 87 800 4 2.2 120 75
P0900TB P09B 75 98 800 4 2.2 120 70
P1100TB P11B 90 130 800 4 2.2 120 70
P1300TB P13B 120 160 800 4 2.2 120 60
P1500TB P15B 140 180 800 4 2.2 120 55
P1800TB P18B 170 220 800 4 2.2 120 50
P2300TB P23B 190 260 800 4 2.2 120 50
P2600TB P26B 220 300 800 4 2.2 120 45
P3100TB P31B 275 350 800 4 2.2 120 45
P3500TB P35B 320 400 800 4 2.2 150 40

Vermelding:

1 VSwordt gemeten bij 100 KV/s;

2 Capaciteit buiten toestand wordt gemeten in VD.C.=2V, VRMS=1V, f=1MHz.

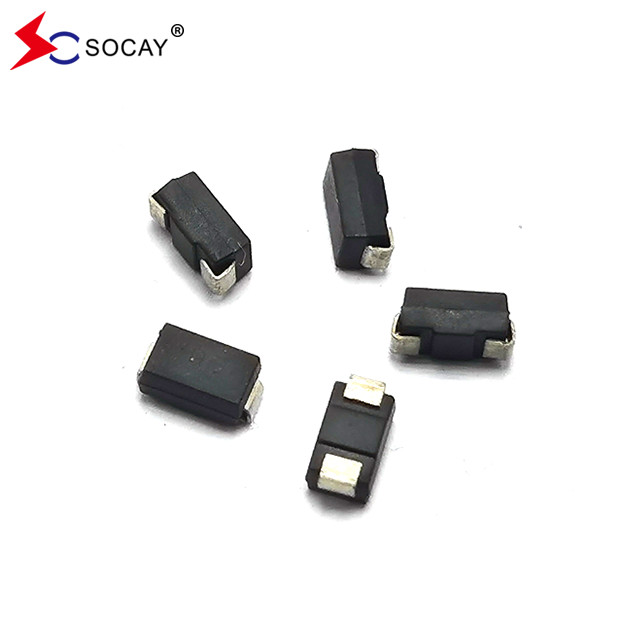

TSS Thyristor Surge Suppressors P0080TB Halveringscomponent DO-214AC SMA 0



Kenmerken:



L Het ontwerp van de oppervlakte bevestiging optimaliseert het gebruik van de ruimte op het bord


l Reageren snel op snel stijgende transiente spanningen





Parameter Symbool Waarde Eenheid
Temperatuurbereik voor opslag Tstg -60 tot +150 °C
Temperatuurbereik van het werkpunt van de verbinding Tj -40 tot +150 °C
Herhalende piekpulsstroom Ik...PP 80 Een







Parameter Definitie
Ik...S Schakelstroom- maximale stroom die nodig is om over te schakelen naar de staat "aan"
Ik...DRM Leckage-stroom- maximale piekstroom bij stilstand gemeten bij VDRM
Ik...H Houdingsstroom- de minimumstroom die nodig is om de toestand aan te houden
Ik...T Standaardstroom- maximale nominale continue aanwezige stroom
VS Schakelspanning- maximale spanning vóór aansturing
VDRM Spitsspanning buiten staat- maximale spanning die kan worden toegepast terwijl de spanning uitgeschakeld wordt
VT Voltage in actieve toestand- maximale spanning gemeten bij nominale aanwezige stroom
C0 Capaciteit buiten de toestand- de typische capaciteit gemeten in de staat van stilstand

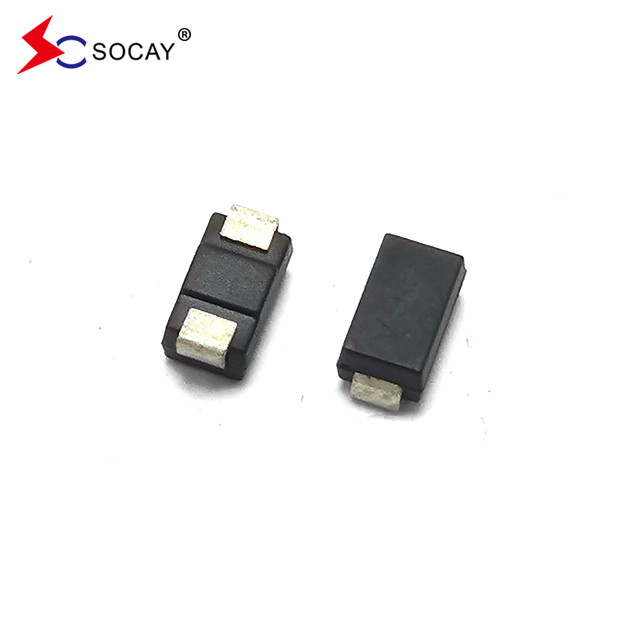

TSS Thyristor Surge Suppressors P0080TB Halveringscomponent DO-214AC SMA 1

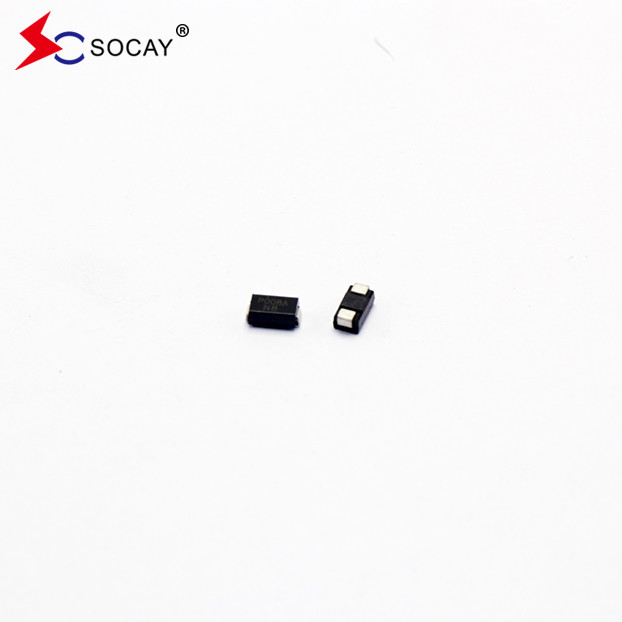

TSS Thyristor Surge Suppressors P0080TB Halveringscomponent DO-214AC SMA 2

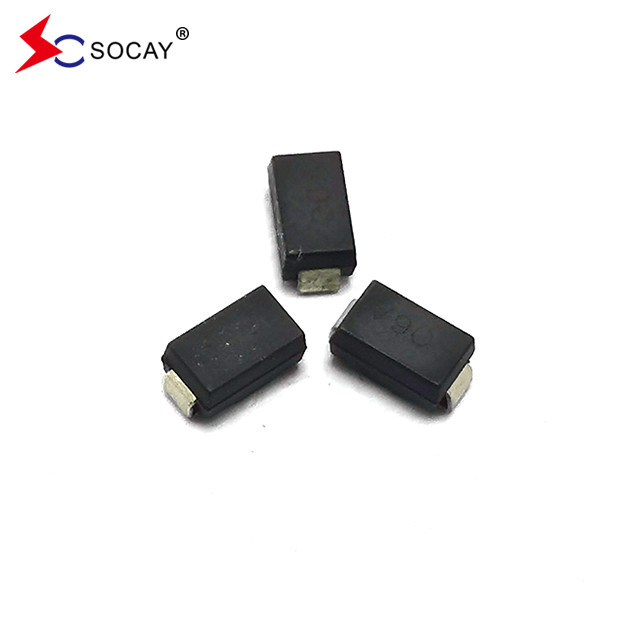

TSS Thyristor Surge Suppressors P0080TB Halveringscomponent DO-214AC SMA 3

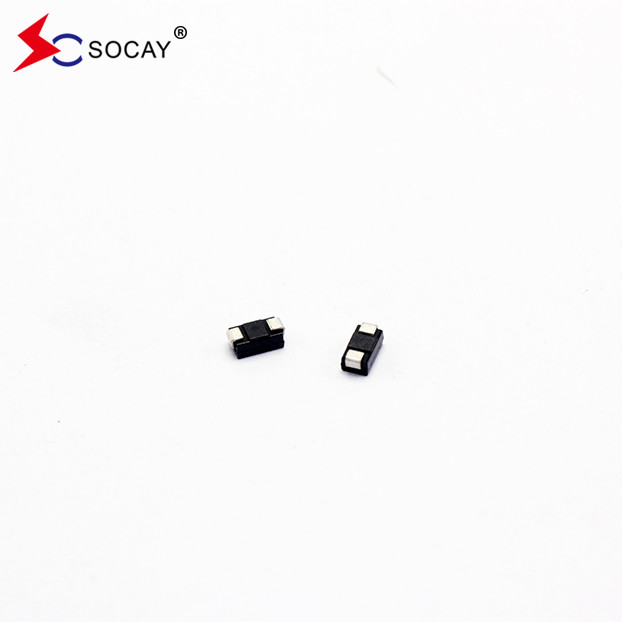

TSS Thyristor Surge Suppressors P0080TB Halveringscomponent DO-214AC SMA 4



Verpakkingsgegevens



Overzicht Rol (pcs) Per doos (pcs) Roldiameter (mm)
Opname 5,000 80,000 330



Selectiemethode



1Om het product van de klant, de werkspanning, de toepassingspoort, het beschermingsniveau te kennen.

2"Break-state-spanning > DC-werkspanning op het circuit.

3"De capaciteitswaarde en de doorstroming van het apparaat worden geselecteerd op basis van de toepassingspoort en het beschermingsniveau.

label:

Thyristor-overspanningsbeschermingsinrichtingen

halfgeleidercomponent

TSS thyristor overspanningsbeschermer
