Name: Oppervlakte montage thyristor TSS P0080SA 2KV laagspanningsoverspanning
Brand: SOCAY
SKU: P0080SA
Rating: 4.7 (136 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Artikel 1: Thyristor-overspanningsonderdrukkers (TSS)

Pakkettype: DO-214AA/SMB

VDRM (min.): 6V

IDRM: 5 μA

Versus @100V/μS (max.): 25 V

Is (max.): 800mA

Vt @It=2.2A (max.): 4V

Het (Max.): 2.2A

Ik ben ermee bezig.: 50mA

C0 @1MHz,2V Bias (Type.): 50pF

Markeren:

Oppervlakte-montage thyristor-overspanningsdempers

Thyristor-overspanningsonderdrukkers 2KV

P0080SA

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH,RoHS,ISO

Modelnummer: P0080SA

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: AMMO-verpakkingsgoederen

Levertijd: 5-8 werkdagen

Galerij

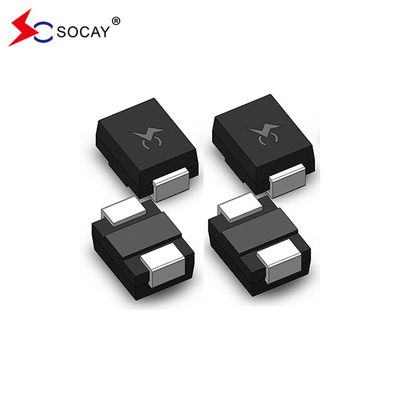

Oppervlakte montage thyristor TSS P0080SA 2KV laagspanningsoverspanning

Productomschrijving

P0080SA @10/700μS,2KV Oppervlakte Mount Thyristor Surge Suppressors (TSS) laagspanningsoverschot

DATABLAD:PXXX0SA_v2103.1.pdf

Deelnummer	Markering	V_DRM@ Ik_DRM=5 μA	VS ① @100V/μS	V_T @ Ik_T=2,2A	Ik..._S	Ik..._T	Ik..._H	C0 2 @1MHz, 2V vertekening
		VMin.	Vmax.	Vmax.	mAmax.	Eenmax.	mAMin.	pFtype
P0080SA	P008A	6	25	4	800	2.2	50	50
P0300SA	P03A	25	40	4	800	2.2	50	70
P0640SA	P06A	58	77	4	800	2.2	150	50
P0720SA	P07A	65	88	4	800	2.2	150	50
P0900SA	P09A	75	98	4	800	2.2	150	45
P1100SA	P11A	90	130	4	800	2.2	150	45
P1300SA	P13A	120	160	4	800	2.2	150	45
P1500SA	P15A	140	180	4	800	2.2	150	40
P1800SA	P18A	170	220	4	800	2.2	150	40
P2300SA	P23A	190	260	4	800	2.2	150	35
P2600SA	P26A	220	300	4	800	2.2	150	35
P3100SA	P31A	275	350	4	800	2.2	150	30
P3500SA	P35A	320	400	4	800	2.2	150	30
Vermelding: 1 V wordt gemeten bij 100 KV/s. 2 De capaciteit buiten de toestand wordt gemeten in V_D.C.=2V, V_RMS=1V, f=1MHz.

Oppervlakte montage thyristor TSS P0080SA 2KV laagspanningsoverspanning 0

Beschrijving:

De PXXX0SA-serie is ontworpen om breedbandapparatuur zoals modems, lijnkaarten, CPE en DSL te beschermen tegen beschadigende overspanningstransitors.
De serie biedt een oplossing voor oppervlaktebevestiging waarmee apparatuur voldoet aan de wereldwijde regelgeving.

Kenmerken:

u Overschrijding van lage spanning

u Lage aanwezige spanning

u Verminder niet de spanningsstroomcapaciteit na meerdere spanningsstroomgebeurtenissen binnen de grens

u Fouten bij kortsluiting bij overschrijding van de nominale spanning

u Lage capaciteit

Toepasselijke mondiale normen:

u TIA-968-A

u ITU K.20/21 Verbeterd niveau

u ITU K.20/21 Basisniveau

u GR 1089 Inter gebouw

u IEC 6100-4-5

u YD/T 1082

u YD/T 993

u YD/T 950

Parameter	Definitie
Ik..._S	Schakelstroom- maximale stroom die nodig is om over te schakelen naar de staat "aan"
Ik..._DRM	Leckage-stroom- maximale piekstroom bij stilstand gemeten bij V_DRM
Ik..._H	Houdingsstroom- de minimumstroom die nodig is om de toestand aan te houden
Ik..._T	Standaardstroom- maximale nominale continue aanwezige stroom
V_S	Schakelspanning- maximale spanning vóór aansturing
V_DRM	Spitsspanning buiten staat- maximale spanning die kan worden toegepast terwijl de spanning uitgeschakeld wordt
V_T	Voltage in actieve toestand- maximale spanning gemeten bij nominale aanwezige stroom
C₀	Capaciteit buiten de toestand- de typische capaciteit gemeten in de staat van stilstand

Reeks	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Ik..._TSM 50/60 Hz	Di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Een minuutje.	Een minuutje.		Een minuutje.	Een minuutje.	Een minuutje.	EenMin.	Een minuutje.	Ampère/μs max.
Een	150	150		90	50	45	50	20	500
Vermelding: Stroomgolfvorm in μs Spanningsgolfvorm in μs			- Piekimpulsstroom (I_PP) is herhaald en is gedurende de levensduur van het product gegarandeerd. - Ik..._PPde categorieën die van toepassing zijn op het temperatuurbereik van -40 °C tot +85 °C - Het apparaat moet aanvankelijk in thermisch evenwicht zijn met -40°C < T_J< + 150°C

Loodmateriaal	koperen legering
Einde van het terminal	100% met mattinplaat
Materiaal van het lichaam	UL erkende epoxy met ontvlambaarheidsklassificatie 94V-0

Deelnummer	Componentenpakket	Hoeveelheid	Verpakking Optie	Verpakkingsspecificatie
Pxxx0SEen	DO-214AA	2500	Tape & Reel - 12mm/13" tape	EIA -481 - D

Oppervlakte montage thyristor TSS P0080SA 2KV laagspanningsoverspanning 1

Oppervlakte montage thyristor TSS P0080SA 2KV laagspanningsoverspanning 2

Oppervlakte montage thyristor TSS P0080SA 2KV laagspanningsoverspanning 3

Oppervlakte montage thyristor TSS P0080SA 2KV laagspanningsoverspanning 4
