Name: DO-214AA SMB Package Thyristor Surge Suppressors TSS P0080SB VDRM
Brand: SOCAY
SKU: P0080SB
Rating: 4.6 (127 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Beschrijving: Thyristor-overspanningsonderdrukkers (TSS)

Pakkettype: DO-214AA/SMB

VDRM (min.): 6V

IDRM: 5 μA

Versus @100V/μS (max.): 25 V

Is (max.): 800mA

Vt @It=2.2A (max.): 4V

Het (Max.): 2.2A

Ik ben ermee bezig.: 50mA

C0 @1MHz,2V Bias (Type.): 80pF

Markeren:

SMB thyristor-overspanningsachterstanders

DO-214AA Thyristor-overspanningsdempers

P0080SB

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH,RoHS,ISO

Modelnummer: P0080SB

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: AMMO-verpakkingsgoederen

Levertijd: 5-8 werkdagen

Galerij

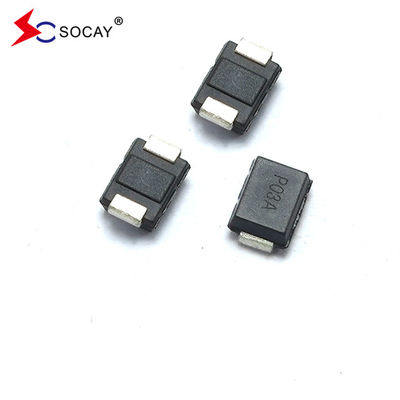

DO-214AA SMB Package Thyristor Surge Suppressors TSS P0080SB VDRM

Productomschrijving

(TSS) P0080SB DO-214AA (SMB) Pakket Thyristor-spanningsonderdrukkers VDRM 6V VS 25V Markering P008B

DATABLAD:PXXX0SB_v2103.1.pdf

Deelnummer	Markering	V_DRM@ Ik_DRM=5 μA	VS ① @100V/μS	V_T @ Ik_T=2,2A	Ik..._S	Ik..._T	Ik..._H	C0 2 @1MHz, 2V vertekening
		VMin.	Vmax.	Vmax.	mAmax.	Eenmax.	mAMin.	pF type
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Vermelding: 1 V wordt gemeten bij 100 KV/s. 2 De capaciteit buiten de toestand wordt gemeten in V_D.C.=2V, V_RMS=1V, f=1MHz.

Over TSS

De TSS worden gekenmerkt door nauwkeurige geleiding, snelle reactie, hoge spanningsopnamecapaciteit, bi-axiale symmetrie en hoge betrouwbaarheid.

DO-214AA SMB Package Thyristor Surge Suppressors TSS P0080SB VDRM 0

Beschrijving:

De PXXX0SB-serie is ontworpen om breedbandapparatuur zoals modems, lijnkaarten, CPE en DSL te beschermen tegen schadelijke overspanningstransitors.De serie biedt een oplossing voor oppervlakte-montage waarmee apparatuur voldoet aan wereldwijde regelgevende normen.

Kenmerken:

u Overschrijding van lage spanning

u Lage aanwezige spanning

u Verminder niet de spanningsstroomcapaciteit na meerdere spanningsstroomgebeurtenissen binnen de grens

u Fouten bij kortsluiting bij overschrijding van de nominale spanning

u Lage capaciteit

Parameter	Definitie
Ik..._S	Schakelstroom- maximale stroom die nodig is om over te schakelen naar de staat "aan"
Ik..._DRM	Leckage-stroom- maximale piekstroom bij stilstand gemeten bij V_DRM
Ik..._H	Houdingsstroom- de minimumstroom die nodig is om de toestand aan te houden
Ik..._T	Standaardstroom- maximale nominale continue aanwezige stroom
V_S	Schakelspanning- maximale spanning vóór aansturing
V_DRM	Spitsspanning buiten staat- maximale spanning die kan worden toegepast terwijl de spanning uitgeschakeld wordt
V_T	Voltage in actieve toestand- maximale spanning gemeten bij nominale aanwezige stroom
C₀	Capaciteit buiten de toestand- de typische capaciteit gemeten in de staat van stilstand

Reeks	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Ik..._TSM 50/60 Hz	Di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Een minuutje.	Een minuutje.		Een minuutje.	Een minuutje.	Een minuutje.	EenMin.	Een minuutje.	Ampère/μs max.
B.	250	250		150	100	80	100	30	500
Vermelding: Stroomgolfvorm in μs Spanningsgolfvorm in μs			- Piekimpulsstroom (I_PP) is herhaald en is gedurende de levensduur van het product gegarandeerd. - Ik..._PPde categorieën die van toepassing zijn op het temperatuurbereik van -40 °C tot +85 °C - Het apparaat moet aanvankelijk in thermisch evenwicht zijn met -40°C < T_J< + 150°C

Hoge-temperatuurspanningsblokkering	80% nominale VDRM (VAC-piek) +125°C of +150°C, loodmateriaal koperlegering High Temp Voltage Blocking 504 of 1008 hrs.

Temperatuurcyclus	-65°C tot +150°C, 15 min. verblijf, 10 tot 100 cycli.

Bevooroordeelde temperatuur en luchtvochtigheid	52 VDC (+85°C) 85% RH, 504 tot 1008 uur.
Hoogtemperatuuropslag	+150°C 1008 uur. MIL-STD-750 (Methode 1031) JEDEC, JESD22-A-101
Lagering bij lage temperaturen	-65°C, 1008 uur.
Thermische schok	0°C tot +100°C, 5 min. verblijf, 10 sec. overdracht, thermische schok 10 cycli.
Autoclaaf (Drukkookproef)	+121°C, 100%RH, 2atm, 24 tot 168 uur. EIA/Cooker test) JEDEC, JESD22-A-102
Weerstand tegen soldeerwarmte	+260°C, 30 sec. MIL-STD-750 (Methode 2031
Vochtgevoeligheid	85% RH, +85°C, 168 uur, 3 terugstroomcycli Niveau (+260°C piek).

Loodmateriaal	koperen legering
Einde van het terminal	100% met mattinplaat
Materiaal van het lichaam	UL erkende epoxy met ontvlambaarheidsklassificatie 94V-0

Deelnummer	Componentenpakket	Hoeveelheid	Verpakking Optie	Verpakkingsspecificatie
Pxxx0SB	DO-214AA	2500	Tape & Reel - 12mm/13" tape	EIA -481 - D

DO-214AA SMB Package Thyristor Surge Suppressors TSS P0080SB VDRM 1

DO-214AA SMB Package Thyristor Surge Suppressors TSS P0080SB VDRM 2

DO-214AA SMB Package Thyristor Surge Suppressors TSS P0080SB VDRM 3

DO-214AA SMB Package Thyristor Surge Suppressors TSS P0080SB VDRM 4

Selectie van halfgeleiderontladingsbuizen:

Bij de keuze van de TSS moeten in het algemeen de volgende beginselen worden nageleefd:

1. Selectie van de stopspanning VDRM: de stopspanning moet groter zijn dan de maximale werkspanning van het beschermde circuit;

2. Selectie van de overgangsspanning VBO: de overgangsspanning moet kleiner zijn dan de maximale overgangspiekspanning die de apparatuur kan weerstaan;

3. Selectie van de vasthoudingsstroom IH: de vasthoudingsstroom moet groter zijn dan de werkstroom en de kortsluitstroom van de apparatuur;

4. Selectie van de parasitaire capaciteit C: De parasitaire capaciteit wordt geselecteerd op basis van het door het circuit toegestane invoegverlies of de frequentie van signaaloverdracht;

5. Selectie van de overspanningsstroom: verschillende niveaus van de overspanningsstroom worden geselecteerd volgens de vereisten van het circuit of de overspanningsstandaarden.
