Name: DO-214AA Thyristor-overspanningsbeschermingsapparatuur 100A 275V SMD P3100SB 4KV
Brand: SOCAY
SKU: P3100SB
Rating: 5 (149 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Andere naam: met een vermogen van niet meer dan 50 W

Voetafdruk: DO-214AA/SMB

Patroon: Oppervlaktebedrag

VDRM (min.): 275V

IDRM: 5 μA

Versus @100V/μS (max.): 350V

Is (max.): 800mA

Vt @It=2.2A (max.): 4V

Het (Max.): 2.2A

Datumcode: dichtstbijzijnde

Markeren:

Thyristor-overspanningsbeschermingsapparatuur 4KV

Thyristor-overspanningsbeschermingsinrichtingen 100A

P3100SB

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH,RoHS,ISO

Modelnummer: P3100SB

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: bandrol, bulk

Levertijd: 1-3 weken

Galerij

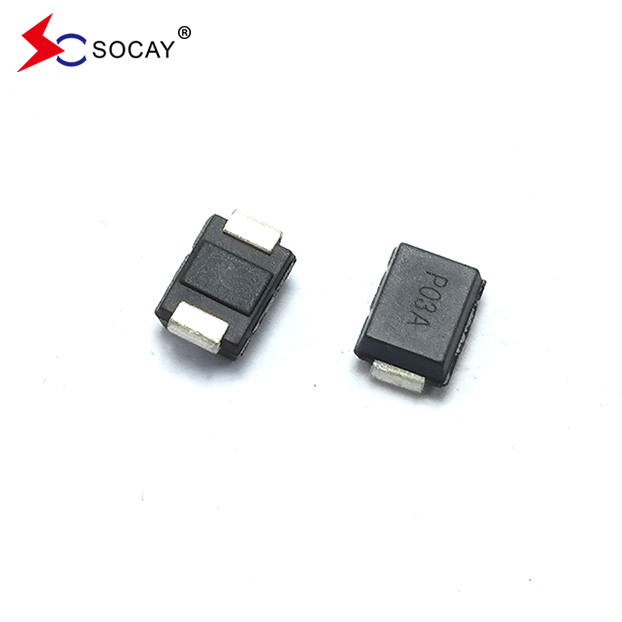

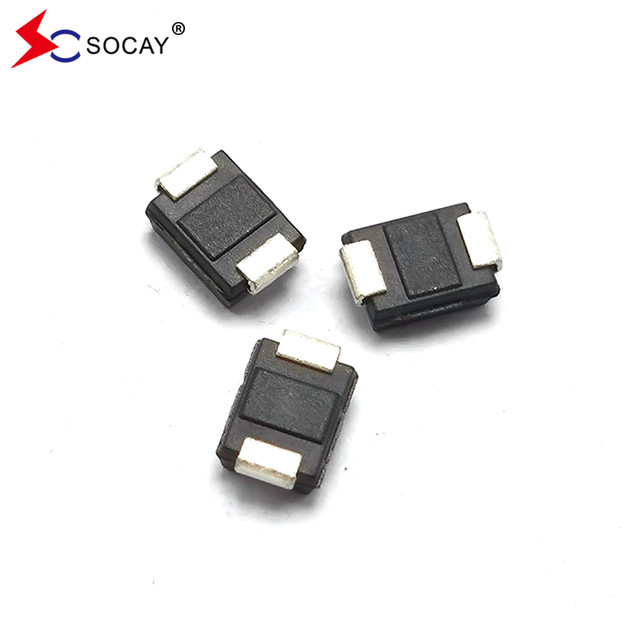

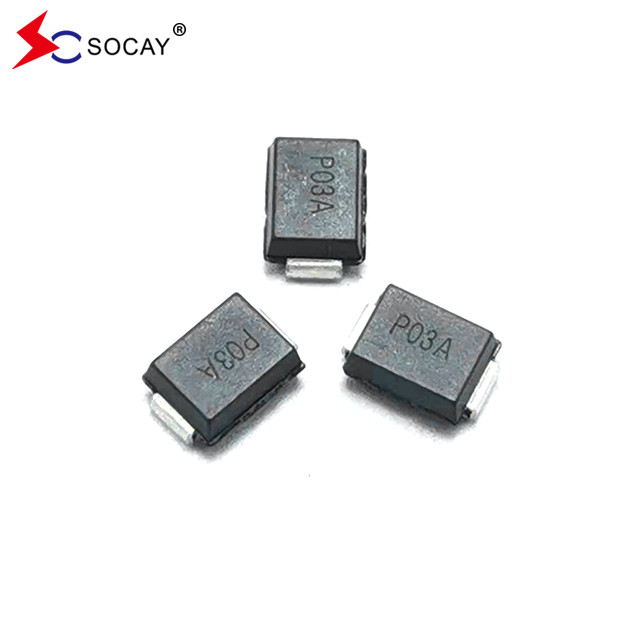

DO-214AA Thyristor-overspanningsbeschermingsapparatuur 100A 275V SMD P3100SB 4KV

Productomschrijving

SOCAY P3100SB 4KV DO-214AA P3100SB Thyristor-overspanningsbeschermingsapparaten 100A 275V SMD

DATABLAD:PXXX0SB_v2103.1.pdf

1.Selectiewijze

1Om het product van de klant, de werkspanning, de toepassingspoort, het beschermingsniveau te kennen.

2"Break-state-spanning > DC-werkspanning op het circuit.

3"De capaciteitswaarde en de doorstroming van het apparaat worden geselecteerd op basis van de toepassingspoort en het beschermingsniveau.

Deelnummer	Markering	V_DRM@ Ik_DRM=5 μA	VS ① @100V/μS	V_T @ Ik_T=2,2A	Ik..._S	Ik..._T	Ik..._H	C0 2 @1MHz, 2V vertekening
		VMin.	Vmax.	Vmax.	mAmax.	Eenmax.	mAMin.	pF type
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Vermelding: 1 V wordt gemeten bij 100 KV/s. 2 De capaciteit buiten de toestand wordt gemeten in V_D.C.=2V, V_RMS=1V, f=1MHz.

Parameter	Definitie
Ik..._S	Schakelstroom- maximale stroom die nodig is om over te schakelen naar de staat "aan"
Ik..._DRM	Leckage-stroom- maximale piekstroom bij stilstand gemeten bij V_DRM
Ik..._H	Houdingsstroom- de minimumstroom die nodig is om de toestand aan te houden
Ik..._T	Standaardstroom- maximale nominale continue aanwezige stroom
V_S	Schakelspanning- maximale spanning vóór aansturing
V_DRM	Spitsspanning buiten staat- maximale spanning die kan worden toegepast terwijl de spanning uitgeschakeld wordt
V_T	Voltage in actieve toestand- maximale spanning gemeten bij nominale aanwezige stroom
C₀	Capaciteit buiten de toestand- de typische capaciteit gemeten in de staat van stilstand

Reeks	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Ik..._TSM 50/60 Hz	Di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Een minuutje.	Een minuutje.		Een minuutje.	Een minuutje.	Een minuutje.	EenMin.	Een minuutje.	Ampère/μs max.
B.	250	250		150	100	80	100	30	500
Vermelding: Stroomgolfvorm in μs Spanningsgolfvorm in μs			- Piekimpulsstroom (I_PP) is herhaald en is gedurende de levensduur van het product gegarandeerd. - Ik..._PPde categorieën die van toepassing zijn op het temperatuurbereik van -40 °C tot +85 °C - Het apparaat moet aanvankelijk in thermisch evenwicht zijn met -40°C < T_J< + 150°C

Hoge-temperatuurspanningsblokkering	80% nominale VDRM (VAC-piek) +125°C of +150°C, loodmateriaal koperlegering High Temp Voltage Blocking 504 of 1008 hrs.

Temperatuurcyclus	-65°C tot +150°C, 15 min. verblijf, 10 tot 100 cycli.

Bevooroordeelde temperatuur en luchtvochtigheid	52 VDC (+85°C) 85% RH, 504 tot 1008 uur.
Hoogtemperatuuropslag	+150°C 1008 uur. MIL-STD-750 (Methode 1031) JEDEC, JESD22-A-101
Lagering bij lage temperaturen	-65°C, 1008 uur.
Thermische schok	0°C tot +100°C, 5 min. verblijf, 10 sec. overdracht, thermische schok 10 cycli.
Autoclaaf (Drukkookproef)	+121°C, 100%RH, 2atm, 24 tot 168 uur. EIA/Cooker test) JEDEC, JESD22-A-102
Weerstand tegen soldeerwarmte	+260°C, 30 sec. MIL-STD-750 (Methode 2031
Vochtgevoeligheid	85% RH, +85°C, 168 uur, 3 terugstroomcycli Niveau (+260°C piek).

Loodmateriaal	koperen legering
Einde van het terminal	100% met mattinplaat
Materiaal van het lichaam	UL erkende epoxy met ontvlambaarheidsklassificatie 94V-0

Deelnummer	Componentenpakket	Hoeveelheid	Verpakking Optie	Verpakkingsspecificatie
Pxxx0SB	DO-214AA	2500	Tape & Reel - 12mm/13" tape	EIA -481 - D

DO-214AA Thyristor-overspanningsbeschermingsapparatuur 100A 275V SMD P3100SB 4KV 0

DO-214AA Thyristor-overspanningsbeschermingsapparatuur 100A 275V SMD P3100SB 4KV 1

DO-214AA Thyristor-overspanningsbeschermingsapparatuur 100A 275V SMD P3100SB 4KV 2

DO-214AA Thyristor-overspanningsbeschermingsapparatuur 100A 275V SMD P3100SB 4KV 3

Veelgestelde vragen
Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

Q2: Hoe zit het met de doorlooptijd?
A: Monstername 1 dag, massa productie tijd 1-2 weken nodig voor bestel hoeveelheid meer dan

Q3. Heb je een MOQ?
A: MOQ is afhankelijk van het type product, 1pc voor het controleren van monsters is beschikbaar

V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: We verzenden meestal per DHL, UPS, FedEx of TNT. Het duurt meestal 3-5 dagen om te arriveren. Lucht- en zeevracht is ook optioneel.

Q5. Hoe kan ik een bestelling doorvoeren?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt de klant de monsters en plaatst hij een borg voor de formele bestelling.
Ten vierde regelen wij de productie.

Q6: Biedt u garantie voor de producten?
A: Ja, we bieden 2-5 jaar garantie op onze producten.
