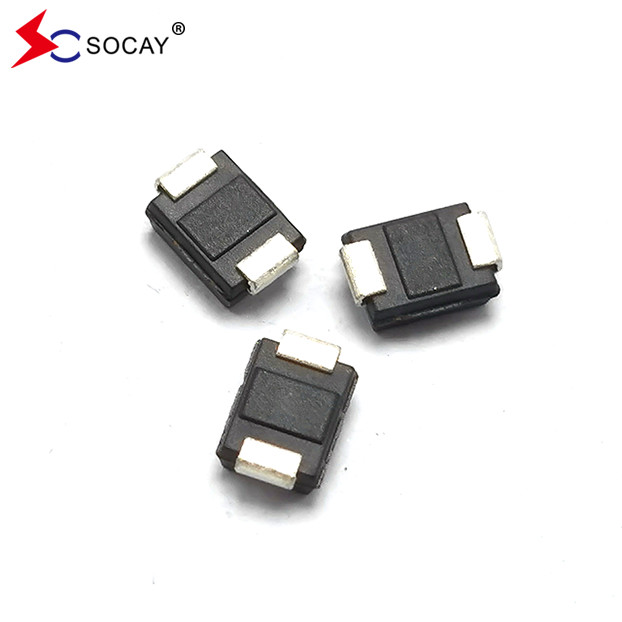

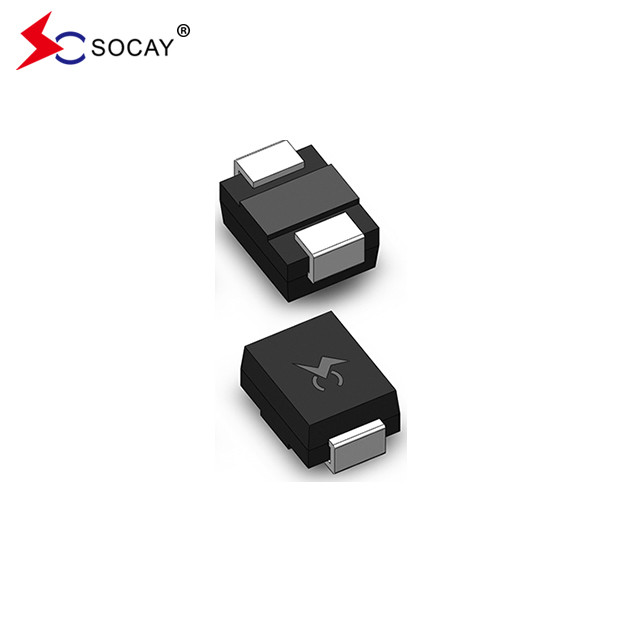

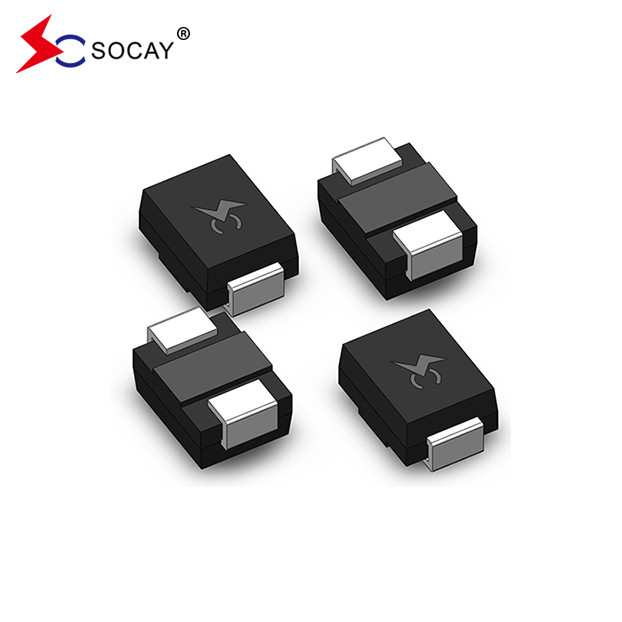

SOCAY P0720SB 4KV Thyristor Overspanningsonderdrukkers Beschermingsinrichtingen 150A 65V SMD Thyristor
DATABLAD:PXXX0SB_v2103.1.pdf
| Deelnummer |
Markering |
VDRM@ IkDRM=5 μA |
VS ①
@100V/μS
|
VT @ IkT=2,2A |
Ik...S |
Ik...T |
Ik...H |
C0 2
@1MHz, 2V vertekening
|
| |
|
VMin. |
Vmax. |
Vmax. |
mAmax. |
Eenmax. |
mAMin. |
pF type |
| P0080SB |
P008B |
6 |
25 |
4 |
800 |
2.2 |
50 |
80 |
| P0300SB |
P03B |
25 |
40 |
4 |
800 |
2.2 |
50 |
80 |
| P0640SB |
P06B |
58 |
77 |
4 |
800 |
2.2 |
150 |
80 |
| P0720SB |
P07B |
65 |
88 |
4 |
800 |
2.2 |
150 |
75 |
| P0900SB |
P09B |
75 |
98 |
4 |
800 |
2.2 |
150 |
70 |
| P1100SB |
P11B |
90 |
130 |
4 |
800 |
2.2 |
150 |
70 |
| P1300SB |
P13B |
120 |
160 |
4 |
800 |
2.2 |
150 |
65 |
| P1500SB |
P15B |
140 |
180 |
4 |
800 |
2.2 |
150 |
65 |
| P1800SB |
P18B |
170 |
220 |
4 |
800 |
2.2 |
150 |
65 |
| P2300SB |
P23B |
190 |
260 |
4 |
800 |
2.2 |
150 |
60 |
| P2600SB |
P26B |
220 |
300 |
4 |
800 |
2.2 |
150 |
60 |
| P3100SB |
P31B |
275 |
350 |
4 |
800 |
2.2 |
150 |
50 |
| P3500SB |
P35B |
320 |
400 |
4 |
800 |
2.2 |
150 |
50 |
| P4200SB |
P42B |
400 |
520 |
4 |
800 |
2.2 |
150 |
40 |
|
Vermelding:
1 V wordt gemeten bij 100 KV/s.
2 De capaciteit buiten de toestand wordt gemeten in VD.C.=2V, VRMS=1V, f=1MHz.
|
Beschrijving:
De PXXX0SB-serie is ontworpen om breedbandapparatuur zoals modems, lijnkaarten, CPE en DSL te beschermen tegen schadelijke overspanningstransitors.De serie biedt een oplossing voor oppervlakte-montage waarmee apparatuur voldoet aan wereldwijde regelgevende normen.
Voordelen van halfgeleiderontladingsbuizen:
1Voor het afbreken is het gelijk aan een open circuit, de isolatieweerstand is zeer groot en de lekstroom is zeer klein;
2Het heeft twee-richtings symmetrie kenmerken;
3De reactiesnelheid is zeer laag.
4De breukspanning is goed consistent.
Nadelen van halfgeleiderontladingsbuizen:
1In vergelijking met keramische ontladingsbuizen is de doorstroming kleiner, slechts enkele honderden A;
2De onderbrekingsspanning heeft slechts bepaalde specifieke waarden;
3De capaciteit is groot, variërend van tientallen tot honderden pF.
Nadelen van halfgeleiderontladingsbuizen:
1In vergelijking met keramische ontladingsbuizen is de doorstroming kleiner, slechts enkele honderden A;
2De onderbrekingsspanning heeft slechts bepaalde specifieke waarden;
3De capaciteit is groot, variërend van tientallen tot honderden pF.
| Parameter |
Definitie |
| Ik...S |
Schakelstroom- maximale stroom die nodig is om over te schakelen naar de staat "aan" |
| Ik...DRM |
Leckage-stroom- maximale piekstroom bij stilstand gemeten bij VDRM |
| Ik...H |
Houdingsstroom- de minimumstroom die nodig is om de toestand aan te houden |
| Ik...T |
Standaardstroom- maximale nominale continue aanwezige stroom |
| VS |
Schakelspanning- maximale spanning vóór aansturing |
| VDRM |
Spitsspanning buiten staat- maximale spanning die kan worden toegepast terwijl de spanning uitgeschakeld wordt |
| VT |
Voltage in actieve toestand- maximale spanning gemeten bij nominale aanwezige stroom |
| C0 |
Capaciteit buiten de toestand- de typische capaciteit gemeten in de staat van stilstand |
| Reeks |
2/10 μS1 |
8/20 μS1 |
10/160 μS1 |
10/560 μS1 |
10/1000 μS1 |
5/310 μS1 |
Ik...TSM
50/60 Hz
|
Di/dt |
| |
2/10 μS2 |
1.2/50 μS2 |
10/160 μS2 |
10/560 μS2 |
10/1000 μS2 |
10/700 μS2 |
|
|
| |
Een minuutje. |
Een minuutje. |
Een minuutje. |
Een minuutje. |
Een minuutje. |
EenMin. |
Een minuutje. |
Ampère/μs max. |
| B. |
250 |
250 |
150 |
100 |
80 |
100 |
30 |
500 |
|
Vermelding:
- Stroomgolfvorm in μs
- Spanningsgolfvorm in μs
|
- Piekimpulsstroom (IPP) is herhaald en is gedurende de levensduur van het product gegarandeerd.
- Ik...PPde categorieën die van toepassing zijn op het temperatuurbereik van -40 °C tot +85 °C
- Het apparaat moet aanvankelijk in thermisch evenwicht zijn met -40°C < TJ< + 150°C
|
| Hoge-temperatuurspanningsblokkering |
80% nominale VDRM (VAC-piek) +125°C of +150°C, loodmateriaal koperlegering High Temp Voltage Blocking 504 of 1008 hrs. |
|
| |
|
|
| Temperatuurcyclus |
-65°C tot +150°C, 15 min. verblijf, 10 tot 100 cycli. |
|
| |
|
|
| Bevooroordeelde temperatuur en luchtvochtigheid |
52 VDC (+85°C) 85% RH, 504 tot 1008 uur. |
|
| Hoogtemperatuuropslag |
+150°C 1008 uur. MIL-STD-750 (Methode 1031) JEDEC, JESD22-A-101 |
|
| Lagering bij lage temperaturen |
-65°C, 1008 uur. |
|
| Thermische schok |
0°C tot +100°C, 5 min. verblijf, 10 sec. overdracht, thermische schok 10 cycli. |
|
| Autoclaaf (Drukkookproef) |
+121°C, 100%RH, 2atm, 24 tot 168 uur. EIA/Cooker test) JEDEC, JESD22-A-102 |
|
| Weerstand tegen soldeerwarmte |
+260°C, 30 sec. MIL-STD-750 (Methode 2031 |
|
| Vochtgevoeligheid |
85% RH, +85°C, 168 uur, 3 terugstroomcycli Niveau (+260°C piek). |
|
| Loodmateriaal |
koperen legering |
|
| Einde van het terminal |
100% met mattinplaat |
|
| Materiaal van het lichaam |
UL erkende epoxy met ontvlambaarheidsklassificatie 94V-0 |
|
| Deelnummer |
Componentenpakket |
Hoeveelheid |
Verpakking Optie |
Verpakkingsspecificatie |
|
| Pxxx0SB |
DO-214AA |
2500 |
Tape & Reel - 12mm/13" tape |
EIA -481 - D |
|
Productkenmerken
Uitstekend vermogen om tijdelijke spanningen te absorberen
Snelle reactie op spanning
Elimineren van overspanning veroorzaakt door snel stijgende transiënten
Solid state siliciumtechnologie, niet-degenererend
Toepassing
Audio/video lijn
Netwerken en telecommunicatie
Gegevenslijnen en beveiligingssystemen
Seriële poorten
