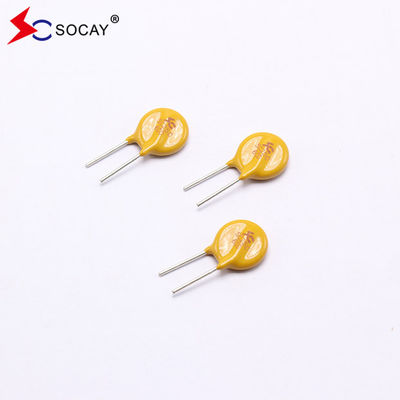

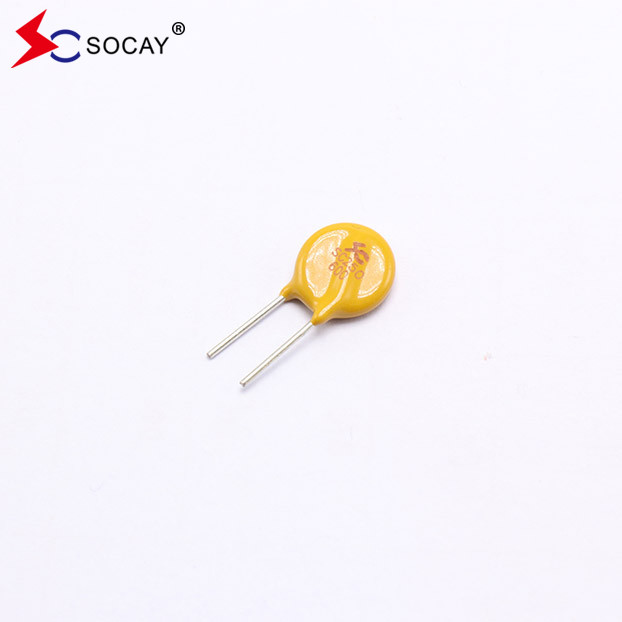

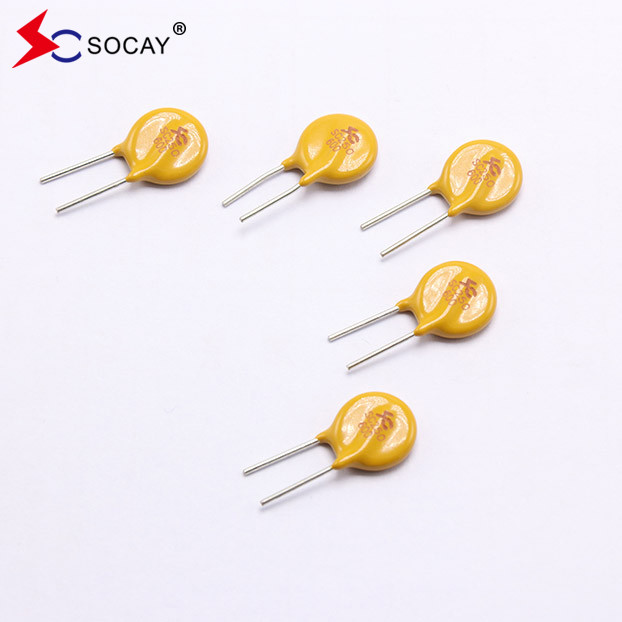

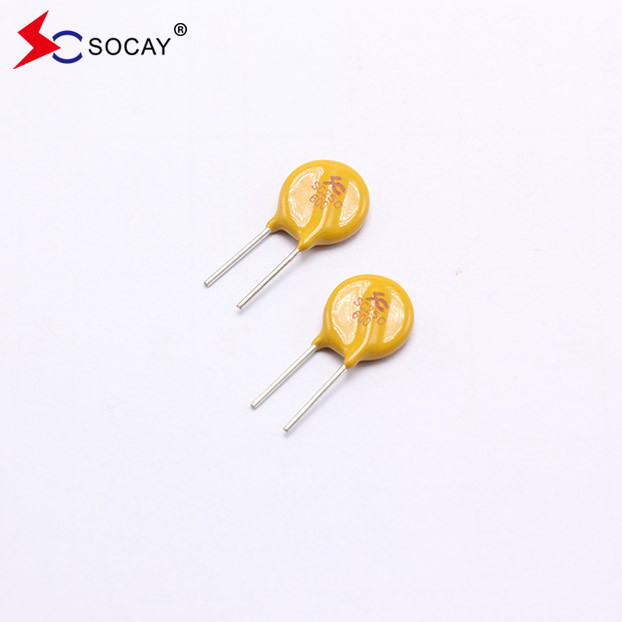

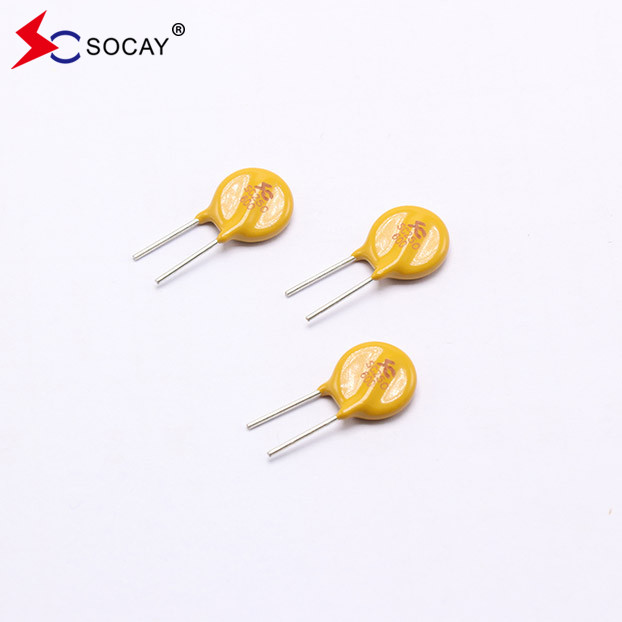

Originele fabriek SOCAY Resetbaar polymeer PPTC SC250-600CZ0D In voorraad
Herstelbare polymeer PPTC- Ik weet het niet.DATABLAD:SC250-600CZ0D_v98.1.pdf
Elektrische parameters:
| Deelnummer |
Ik...Hou vast(A) |
Ik...reis(A) |
Vmax.
(Vdc)
|
Ik...max.
(A)
|
Pdtype
(W)
|
Maximale tijd
Naar Trip.
|
Rbestaan |
| Herstelbare polymeer PPTC |
|
|
|
|
|
Stroom
(A)
|
Tijd
(S)
|
RMin.
(Ω)
|
Rmax.
(Ω)
|
R1max.
(Ω)
|
|
SC250-600CZ0D
|
0.60 |
1.20 |
220 |
3.0 |
4.0 |
3.0 |
10.0 |
0.50 |
0.75 |
1.13 |
| |
Over PPTC's
PTC-apparaten (Polymer Positive Temperature Coefficient) kunnen helpen bij de bescherming tegen overstromingen en storingen door overtemperatuur.Inrichtingen van het thermistortype beperken de stroom van gevaarlijk grote stromen tijdens storingsomstandighedenHet verschilt echter van traditionele zekers die maar één keer gebruikt kunnen worden en vervangen moeten worden.Het PTC-apparaat dat Jidentong al vele jaren zorgvuldig heeft ontworpen, kan na het oplossen van problemen en het ontkoppelen van de stroomvoorziening worden gereset.PTC-schermbeveiligingsapparaten zijn gemaakt van polymeer PTC-grondstoffen gemengd met nanogeleiderdeeltjes.het materiaal bindt de geleider strak aan een kristallijne structuurWanneer er echter een grote stroom door gaat of de omgevingstemperatuur stijgt, waardoor de temperatuur van het apparaat hoger is dan de werktemperatuur,de geleiders in het polymeer smelten en worden onregelmatig gerangschikt, waardoor het volume zich uitbreidt en de impedantie snel toeneemt.
Typische toepassingen van resetbare zekeringen in elektronische circuits:
1Bescherming van de batterijoplader
In het batterijopladercircuit,de niet-gereguleerde gelijkstroom-uitgangsspanning van de stroomomvormer wordt gemoduleerd door het spanningsstabilisatiecircuit en omgezet in een geschikte spanning om de batterij op te laden. PPTC-apparaten en spanningsoverbelastingbeschermingsapparaten werken met elkaar samen om te beschermen tegen de volgende storingen:
*Overmatige stroom. Overmatige stroom kan de energie-FET of batterij beschadigen;
* Omgekeerde polariteit: op dit moment wordt de diode ingeschakeld en gaat het PPTC-apparaat in een hoge impedantie om de stroom te beperken;
* De spanning is te hoog. Op dit moment werkt de spanningsoverbelastingbescherming en beperkt de PPTC de stroom.
Reinstalleerbare PPTC-functies voor polymeren:
|
u RoHS-conform en halogeenvrij
u Radial geleide apparaten
u Gekerst, vlamvertragend epoxy-polymer isolatiemateriaal voldoet aan de UL94V-0-vereisten
u PPTC Resettable Fuse Operating Current: 0.90A, Maximale Spanning: 60Vdc, Werktemperatuur: -40°C tot +85°C
|
Reinstalleerbare PPTC-toepassingen voor polymeren:
|
u USB-hubs, poorten en randapparatuur
u Stroompoorten
u IEEE1394 poorten
u Motorbescherming
u Computers en randapparatuur
u Algemene elektronica
|
Temperatuurschema IHou vast(A):
| Omgevingsoperatietemperatuur |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Percentagevermindering |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Testprocedures en vereisten:
| Test |
Testomstandigheden |
Aanvaardings-/afwijzingscriteria |
| Resistentie |
In stilstaande lucht @25±2°C |
Rmin≤R≤Rmax |
| Houd de stroom |
60 min, bij IHold, in stilstaande lucht @25±2°C |
Geen trip. |
| Tijd om te reizen |
Specifieke stroom, Vmax, @25±2°C |
T≤maximale tijd tot de reis |
| Levenscyclus van de reis |
Vmax, Imax, 100 cycli |
Geen bochten of branden |
| Uithoudingsvermogen tijdens de reis |
Vmax, 24 uur |
Geen bochten of branden |
Fysieke specificaties van PPTC-systemen voor resetbare polymeren:
| Loodmateriaal |
0.03-1.85A Blokstaal
2.50-5.00A Blokken koper
|
| Eigenschappen van het solderen |
Vermogen tot solderen volgens MIL-STD-202, methode 208E |
| Isolatiemateriaal |
Gekoeld, vlamvertragend epoxy-polymer voldoet aan de UL 94V-0-vereisten. |
| Etikettering van het apparaat |
Gekenmerkt met SC, spanning, nominale stroom |
Verpakkingen voor PPTC-producten van polymeer met reset-functie
| Deelnummer |
Hoeveelheid (pcs/reel) |
|
SC250-600CZ0D
|
500 |
