Name: Verwijderbare veiligheidsspuitingen met een vermogen van meer dan 50 W
Brand: SOCAY
SKU: SCF050-9-0805RB
Rating: 4.9 (122 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Productnaam: Resettable Zekering van PPTC

Pakkettype: SMD0805

Ik wacht.: 0.5A

Ik struikel.: 1A

V max: 9V

Maximaal: 40A

Een type.: 0.5W

Maximale tijd tot de tripstroom: 8A

Maximale reistijd: 0.1sec

Weerstand min: 0.15Ω

Maximale weerstand: 0.9Ω

Markeren:

40A PPTC-herstelbare zekerheid

SMD0805 PPTC-herstelbare zekerheid

40A Resettable Zekering

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: UL, TUV, REACH, RoHS, ISO

Modelnummer: SCF050-9-0805RB

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Levertijd: 5-8 werkdagen

Galerij

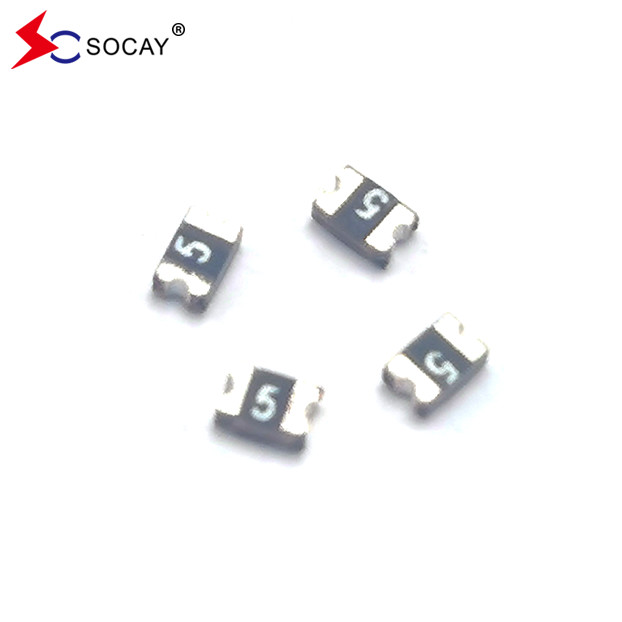

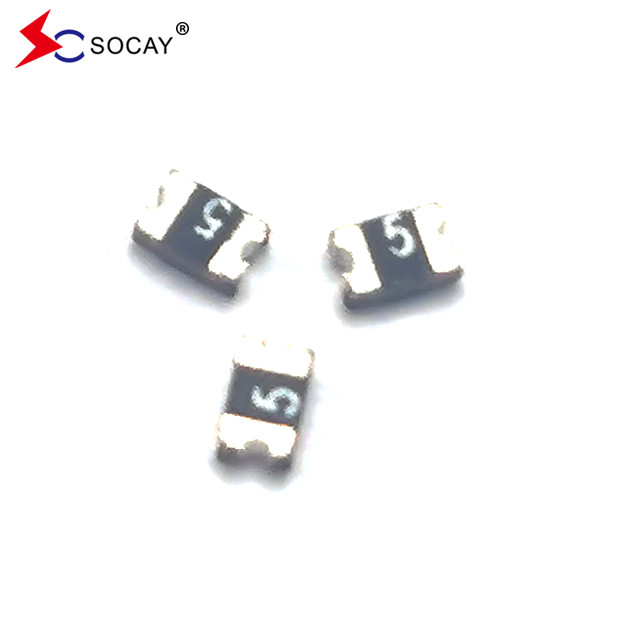

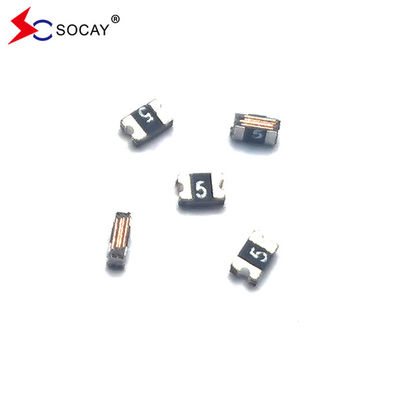

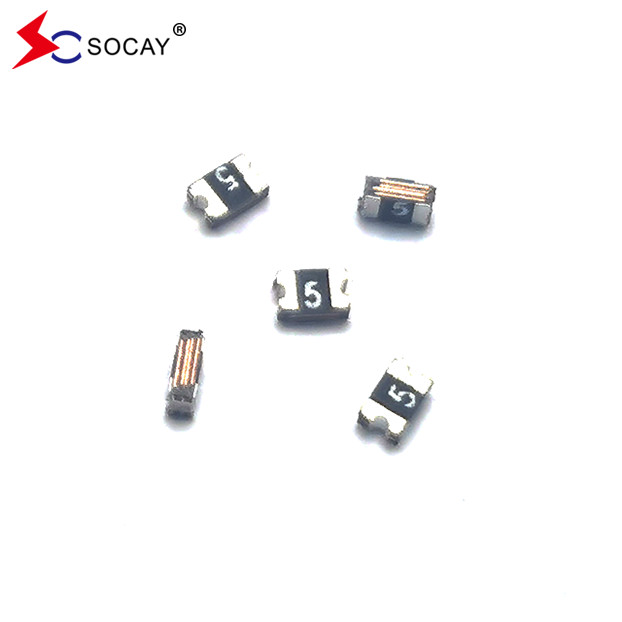

Verwijderbare veiligheidsspuitingen met een vermogen van meer dan 50 W

Productomschrijving

SOCAY PPTC resettable fuse SCF050-9-0805RB 0.5A 9Vmax SMD0805 Package Imax 40A

DATABLAD:SCF0805RB Serie_v2208.1.pdf

Deelnummer	Houd de stroom	Reisstroom	Nominale spanning	Maximale stroom	Typische kracht	Maximale tijd Naar Trip.		Resistentie
	Ik..._{Hou vast}(A)	Ik..._reis(A)	V_max. (Vdc)	Ik..._max. (A)	P_{Het type.} (W)	Stroom (A)	Tijd (Sec.)	R_Min. (Ω)	R_{1 max} (Ω)
SCF005-0805RB	0.05	0.15	15.0	100	0.50	0.50	1.50	1.500	25.00
SCF010-0805RB	0.10	0.30	15.0	100	0.50	0.50	1.50	1.000	8.000
SCF010-24-0805RB	0.10	0.30	24.0	100	0.50	0.50	1.50	1.000	8.000
SCF020-0805RB	0.20	0.50	9.0	100	0.50	8.00	0.02	0.500	3.500
SCF025-0805RB	0.25	0.50	6.0	100	0.50	8.00	0.02	0.450	3.200
SCF030-0805RB	0.30	0.70	6.0	100	0.50	8.00	0.10	0.250	2.000
SCF035-0805RB	0.35	0.75	6.0	100	0.50	8.00	0.10	0.250	1.200
SCF035-12-0805RB	0.35	0.75	12.0	100	0.50	8.00	0.10	0.250	1.300
SCF050-0805RB	0.50	1.00	6.0	100	0.60	8.00	0.10	0.150	0.850
SCF050-9-0805RB	0.50	1.00	9.0	40	0.50	8.00	0.10	0.150	0.900
SCF075-0805RB	0.75	1.50	6.0	100	0.60	8.00	0.20	0.090	0.385
SCF100-0805RB	1.00	1.95	6.0	100	0.60	8.00	0.30	0.060	0.230
SCF110-0805RB	1.10	2.20	6.0	100	0.60	8.00	0.30	0.060	0.210
Ik... _{Hou vast}Maximaal stroomapparaat gaat niet af in 25°CStilte. Ik... _reis= Trip Current. Minimale stroom waarbij het apparaat altijd in 25°CStilte. V _max.= Maximale werkspanning die het apparaat zonder beschadiging kan weerstaan bij nominale stroom (Imax). Ik... _max.= Maximale storingstroom die het apparaat zonder schade kan weerstaan bij nominale spanning (Vmax). P _d_type= Maximale vermogensafvoer bij inzet van het apparaat in 25°Cstille luchtomgeving bij nominale spanning. R _Min.= Minimale weerstand van het apparaat vóór het afgaan bij 25°C. R _{1 max}= De maximale weerstand van het apparaat wordt gemeten een uur na de terugstroom.

Kenmerken:

u RoHS-conform en halogeenvrij

u Sneller afdalen, 0805 Afmeting, Oppervlakte montagebaar, Solid state

u Bedrijfsstroom: 0,05A ~ 1,10A

u Maximale spanning: 6V ~ 24Vdc

u Werktemperatuur: -40 °C ~ + 85 °C

TestArtikel 1	Testomstandigheden	Accepteer. / Criteria voor afwijzing
Resistentie	In stille lucht @ 25°C	R_Min.≤R≤R₁_max.
Tijd om te reizen	Specifieke stroom, V_max., 25°C	T≤Maximale reistijd
Houdingsstroom	30 min, op I_H	Geen trip.
Levenscyclus van de reis	V_max.Ik..._max., 100cycles	Geen bochten of branden
Uithoudingsvermogen tijdens de reis	V_max., 1 uur	Geen bochten of branden

Terminale materialen	met een breedte van niet meer dan 50 mm
Soldeerzone	Voldoet aan de EIA-specificatie RS 186-9E en ANSI/J-STD-002 categorie 3.

TestArtikel 1	Testomstandigheden	Verandering van de weerstand
Passieve veroudering	85°C, 1000 uur	± 10%
Vochtigheid Veroudering	85°C/85%RH.100 uur	± 5%
Thermische schok	Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde methode als bedoeld in artikel 1, lid 2, onder a), van Verordening (EG) nr. 1907/2006 van het Europees Parlement en de Raad van 16 december 2006 tot vaststelling van de voorschriften voor de toepassing van de richtlijnen van de Europese Gemeenschappen inzake de bescherming van de gezondheid en de gezondheid van de werknemers (PB L 347 van 20.12.2013, blz. 1). +85°C/-40°C, 20 keer	±33% typische weerstandsverandering
Resistentie tegen oplosmiddelen	Mil-STD-202, methode 215	Geen verandering.
Vibratie	ML-STD-883C, testvoorwaarde A	Geen verandering.

Model	Maximale omgevingstemperatuur (°C)
	-40	- 20	0	25	40	50	60	70	85
SCF005-0805RB	0.070	0.063	0.058	0.050	0.043	0.035	0.030	0.025	0.018
SCF010-0805RB	0.140	0.125	0.115	0.100	0.085	0.070	0.060	0.050	0.035
SCF010-24-0805RB	0.140	0.125	0.115	0.100	0.085	0.070	0.060	0.050	0.035
SCF020-0805RB	0.280	0.250	0.230	0.200	0.170	0.140	0.120	0.100	0.070
SCF025-0805RB	0.350	0.310	0.290	0.250	0.210	0.180	0.150	0.013	0.090
SCF030-0805RB	0.420	0.380	0.350	0.300	0.255	0.210	0.180	0.150	0.110
SCF035-0805RB	0.470	0.440	0.390	0.350	0.300	0.270	0.240	0.200	0.140
SCF035-12-0805RB	0.470	0.440	0.390	0.350	0.300	0.270	0.240	0.200	0.140
SCF050-0805RB	0.680	0.620	0.550	0.500	0.400	0.370	0.330	0.290	0.230
SCF050-9-0805RB	0.680	0.620	0.550	0.500	0.400	0.370	0.330	0.290	0.230
SCF075-0805RB	1.000	0.900	0.790	0.750	0.630	0.570	0.530	0.410	0.340
SCF100-0805RB	1.350	1.250	1.100	1.000	0.820	0.740	0.650	0.550	0.420
SCF110-0805RB	1.450	1.350	1.200	1.100	0.920	0.840	0.750	0.650	0.520

Verwijderbare veiligheidsspuitingen met een vermogen van meer dan 50 W 0

Verwijderbare veiligheidsspuitingen met een vermogen van meer dan 50 W 1

Verwijderbare veiligheidsspuitingen met een vermogen van meer dan 50 W 2

Deelnummer	Hoeveelheid	Deelnummer	Hoeveelheid
SCF005-0805RB	5000 stuks	SCF035-12-0805RB	5000 stuks
Voor de toepassing van deze verordening geldt de volgende bepalingen:	5000 stuks	SCF050-0805RB	5000 stuks
SCF020-0805RB	5000 stuks	SCF050-9-0805RB	4000 stuks
SCF025-0805RB	5000 stuks	SCF075-0805RB	4000 stuks
SCF030-0805RB	5000 stuks	SCF100-0805RB	4000 stuks
SCF035-0805RB	5000 stuks	SCF110-0805RB	4000 stuks
