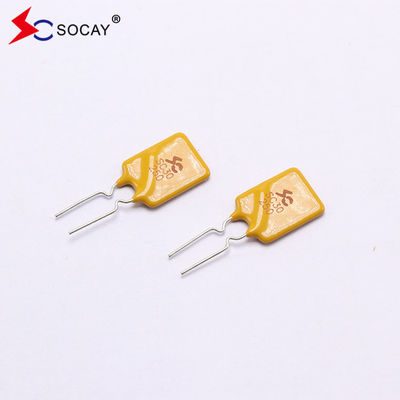

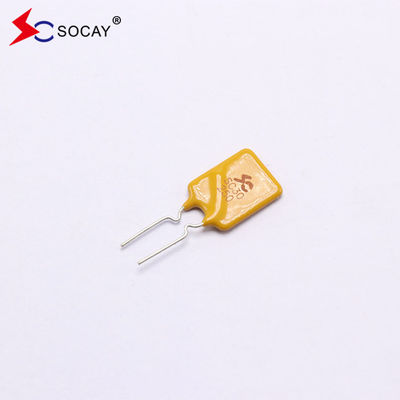

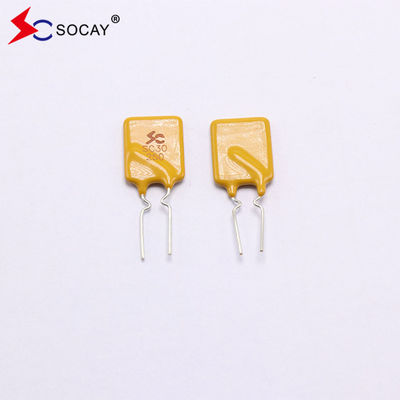

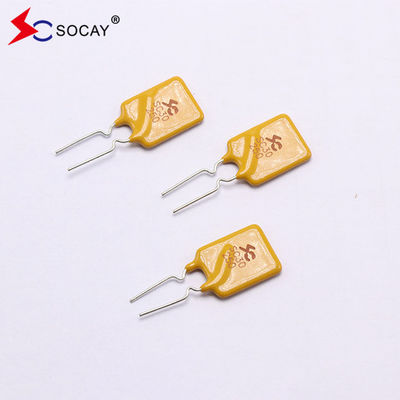

SC30-250SW0D 2.5A PPTC resettable fuse Maximale spanning 30Vdc Voldoet aan UL94V-0-vereisten
DATABLAD:SC30-250SW0D_v96.2.pdf
Elektrische parameters:
| Deelnummer |
Ik hou A vast. |
Ik reis (A) |
V max
(Vdc)
|
Maximaal
(A)
|
Pdtype
(W)
|
Maximale tijd
Naar Trip.
|
Resistentie |
| |
|
|
|
|
|
Stroom
(A)
|
Tijd
(S)
|
R min
(Ω)
|
R max
(Ω)
|
R1max
(Ω)
|
| SC16-600SZ0D |
6.00 |
12.00 |
16 |
40 |
2.80 |
30.0 |
5.8 |
0.010 |
0.020 |
0.035 |
|
|
Gelieve contact met ons op te nemen als u volledige gegevensblad of meer informatie nodig heeft
Productkenmerken van herstelbare zekeringen:
Het meest voor de hand liggende verschil tussen polymerafwissbare zekers en gewone zekers is hun afwisselbare eigenschappen.Een polymerafstelbare zekerheid kan vele malen overstromingsbescherming bieden, terwijl een gewone zekerheid vervangen moet worden zodra hij opblaast om het circuit goed te laten functionerenIn een oververhitte en overvochtige omgeving kunnen bepaalde kenmerken van polymer herstelbare zekeringen beschadigd raken.de levensduur van polymeren terugstelbare zekeringen kan als onbeperkt worden beschouwd.
Selectie van herstelbare zekering:
Bij de selectie van PPTC moeten in het algemeen de volgende beginselen worden gevolgd en moet het geschikte model worden gekozen op basis van de maximale werkspanning V van de lijn,de normale werkstroom I, de storingstroom IF en de maximale omgevingstemperatuur TMAX. Bij de maximale bedrijfsomgevingstemperatuur TMAX moet worden voldaan aan het volgende:
1. Selectie van de onderhoudsstroom IH: de onderhoudsstroom IH is iets groter dan de werkstroom I;
2. Selectie van de foutstroom IF: de foutstroom IF moet groter zijn dan de triggerstroom IT en kleiner dan de maximale stroom I max;
3. Maximale spanning V max: De maximale spanning V max is groter dan de lijnoperatiespanning. Bij het selecteren van PPTC moet de werktemperatuur worden overwogen en verlaagd.
Temperatuurschema IHou vast(A):
| Omgevingsoperatietemperatuur |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Percentagevermindering |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Testprocedures en vereisten:
| Test |
Testomstandigheden |
Aanvaardings-/afwijzingscriteria |
| Resistentie |
In stilstaande lucht @25±2°C |
Rmin≤R≤Rmax |
| Houd de stroom |
60 min, bij IHold, in stilstaande lucht @25±2°C |
Geen trip. |
| Tijd om te reizen |
Specifieke stroom, Vmax, @25±2°C |
T≤maximale tijd tot de reis |
| Levenscyclus van de reis |
Vmax, Imax, 100 cycli |
Geen bochten of branden |
| Uithoudingsvermogen tijdens de reis |
Vmax, 24 uur |
Geen bochten of branden |
Fysieke specificaties:
| Loodmateriaal |
0.03-1.85A Blokstaal
2.50-5.00A Blokken koper
|
| Eigenschappen van het solderen |
Vermogen tot solderen volgens MIL-STD-202, methode 208E |
| Isolatiemateriaal |
Gekoeld, vlamvertragend epoxy-polymer voldoet aan de UL 94V-0-vereisten. |
| Etikettering van het apparaat |
Gekenmerkt met SC, spanning, nominale stroom |
Verpakking
| Deelnummer |
Hoeveelheid (pcs/reel) |
| SC30-250SW0D |
1000 |
Toepassing
Digitale producten, camera's, mobiele telefoons, fotoramen, besturingspanelen, speelgoed, LCD's, stroomvoorzieningen,
Het wordt gebruikt in bijna alle lage-spanning voedingsmiddelen, en bliksembeschermingspakketten, enz.
