PPTC-oppervlak gemonteerde herstelbare lont SCF002-0603RB 0.02A 30Vmax snellere tripping

4000pcs
MOQ
negotiable
Prijs
PPTC-oppervlak gemonteerde herstelbare lont SCF002-0603RB 0.02A 30Vmax snellere tripping
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Productnaam: Resettable Zekering van PPTC
Pakkettype: SMD0603
Ik wacht.: 0.02A
Ik struikel.: 0.06A
V max: 30V
Maximaal: 20A
Een type.: 0.5W
Maximale tijd tot de tripstroom: 0.2A
Maximale reistijd: 1sec
Weerstand min: 12Ω
Maximale weerstand: 70Ω
Markeren:

PPTC-oppervlakte-montage herstelbare zekerheid

,

Op het oppervlak gemonteerde herstelbare zekering 0
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: UL, TUV, REACH, RoHS, ISO
Modelnummer: SCF002-0603RB
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

Oppervlakte monteren Herstelbaar PPTC SCF002-0603RB 0.02A 30Vmax Snelere ontkoppeling 0603 Dimensie Solid Stat



DATABLAD:SCF0603RB Serie_v2108.1.pdf



Deelnummer Houd de stroom Reisstroom Nominale spanning Maximale stroom Typische kracht

Maximale tijd

Naar Trip.

 Resistentie
  Ik...Hou vast(A) Ik...reis(A)

Vmax.

(Vdc)

Ik...max.

(A)

PHet type.

(W)

Stroom

(A)

Tijd

(Sec.)

RMin.

(Ω)

R1 max

(Ω)
SCF001-0603RB 0.01 0.03 30.0 20.0 0.50 0.20 1.00 15.00 100.0
SCF002-0603RB 0.02 0.06 30.0 20.0 0.50 0.20 1.00 12.00 70.00
SCF003-0603RB 0.03 0.09 30.0 20.0 0.50 0.15 1.00 6.000 65.00
SCF004-0603RB 0.04 0.12 24.0 20.0 0.50 0.20 1.00 4.000 45.00
SCF005-0603RB 0.05 0.15 24.0 20.0 0.50 0.25 1.00 3.000 35.00
SCF010-0603RB 0.10 0.30 15.0 40.0 0.50 0.50 1.00 0.900 8.000
SCF020-0603RB 0.20 0.50 9.0 40.0 0.50 1.00 0.60 0.550 3.500
SCF025-0603RB 0.25 0.55 9.0 40.0 0.50 8.00 0.08 0.500 3.000
SCF030-0603RB 0.30 0.70 6.0 40.0 0.50 8.00 0.10 0.300 2.000
SCF035-0603RB 0.35 0.75 6.0 40.0 0.50 8.00 0.10 0.200 1.400
SCF040-0603RB 0.40 0.80 6.0 40.0 0.50 8.00 0.10 0.150 0.900
SCF050-0603RB 0.50 1.00 6.0 40.0 0.50 8.00 0.10 0.100 0.800

Ik... Hou vastMaximaal stroomapparaat gaat niet af in 25°C is nog steeds lucht.

Ik... reis= Trip Current. Minimale stroom waarbij het apparaat altijd in 25°C is nog steeds lucht.

V max.= Maximale werkspanning die het apparaat zonder beschadiging kan weerstaan bij nominale stroom (Imax).

Ik... max.= Maximale storingstroom die het apparaat zonder schade kan weerstaan bij nominale spanning (Vmax).

P dtype= Maximale vermogensafvoer bij inzet van het apparaat in 25°C stilloze luchtomgeving bij nominale spanning.

R Min.= Minimale weerstand van het apparaat vóór het afgaan bij 25°C.

R 1 max= De maximale weerstand van het apparaat wordt gemeten een uur na de terugstroom.

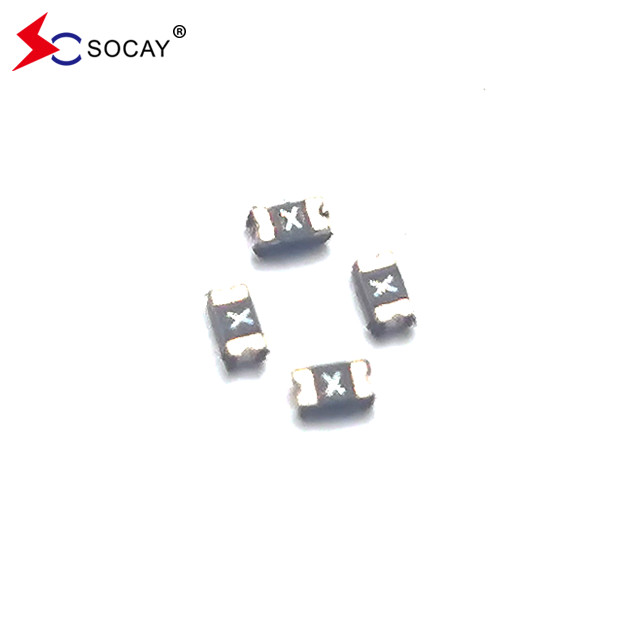

PPTC-oppervlak gemonteerde herstelbare lont SCF002-0603RB 0.02A 30Vmax snellere tripping 0



Kenmerken:

u RoHS-conform en halogeenvrij

u Sneller afstoten, 0603 Afmeting, Oppervlakte-montage, Solid State

u Bedrijfsstroom: 0,01A ~ 0,50A

u Maximale spanning: 6V ~ 30Vdc

u Werktemperatuur: -40 °C ~ + 85 °C







TestArtikel 1 Testomstandigheden Accepteer. / Criteria voor afwijzing
Resistentie In stille lucht @ 25°C RMin.≤R≤R1max.
Tijd om te reizen Specifieke stroom, Vmax., 25°C T≤Maximale reistijd
Houdingsstroom 30 min, op IH Geen trip.
Levenscyclus van de reis Vmax.Ik...max., 100cycles Geen bochten of branden
Uithoudingsvermogen tijdens de reis Vmax., 1 uur Geen bochten of branden



Terminale materialen met een breedte van niet meer dan 50 mm
Soldeerzone Voldoet aan de EIA-specificatie RS 186-9E en ANSI/J-STD-002 categorie 3.



TestArtikel 1 Testomstandigheden Verandering van de weerstand
Passieve veroudering 85°C, 1000 uur ± 10%
Vochtigheid Veroudering 85°C/85%RH.100 uur ± 5%
Thermische schok

Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde methode als bedoeld in artikel 1, lid 2, onder a), van Verordening (EG) nr. 1907/2006 van het Europees Parlement en de Raad van 16 december 2006 tot vaststelling van de voorschriften voor de toepassing van de richtlijnen van de Europese Gemeenschappen inzake de bescherming van de gezondheid en de gezondheid van de werknemers (PB L 347 van 20.12.2013, blz. 1).

+85°C/-40°C, 20 keer

 ±33% typische weerstandsverandering
Resistentie tegen oplosmiddelen Mil-STD-202, methode 215 Geen verandering.
Vibratie ML-STD-883C, testvoorwaarde A Geen verandering.



Model Maximale omgevingstemperatuur (°C)
  -40 - 20 0 25 40 50 60 70 85
SCF001-0603RB 0.014 0.0125 0.0115 0.010 0.0085 0.007 0.006 0.005 0.0035
SCF002-0603RB 0.028 0.025 0.023 0.020 0.017 0.014 0.012 0.010 0.007
SCF003-0603RB 0.042 0.038 0.035 0.030 0.026 0.021 0.018 0.015 0.011
SCF004-0603RB 0.056 0.050 0.046 0.040 0.034 0.028 0.024 0.020 0.014
SCF005-0603RB 0.070 0.063 0.058 0.050 0.043 0.035 0.030 0.025 0.018
SCF010-0603RB 0.140 0.125 0.115 0.100 0.085 0.070 0.060 0.050 0.035
SCF020-0603RB 0.280 0.250 0.230 0.200 0.170 0.140 0.120 0.100 0.070
SCF025-0603RB 0.350 0.310 0.290 0.250 0.210 0.180 0.150 0.130 0.090
SCF030-0603RB 0.420 0.380 0.350 0.300 0.260 0.210 0.180 0.150 0.110
SCF035-0603RB 0.470 0.440 0.390 0.350 0.300 0.270 0.240 0.200 0.140
SCF040-0603RB 0.540 0.500 0.450 0.400 0.340 0.310 0.270 0.230 0.160
SCF050-0603RB 0.670 0.630 0.560 0.500 0.430 0.390 0.340 0.290 0.200

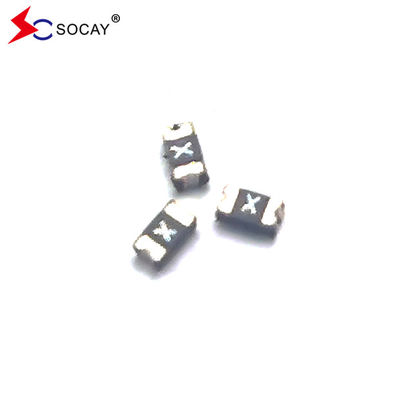

PPTC-oppervlak gemonteerde herstelbare lont SCF002-0603RB 0.02A 30Vmax snellere tripping 1

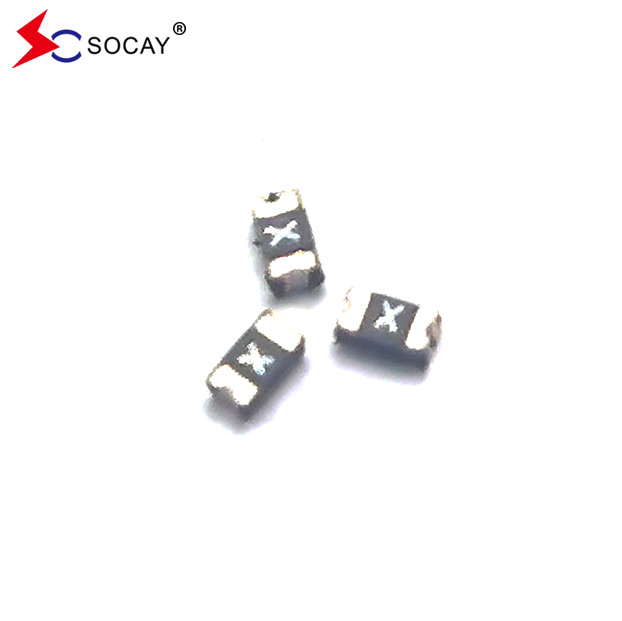

PPTC-oppervlak gemonteerde herstelbare lont SCF002-0603RB 0.02A 30Vmax snellere tripping 2

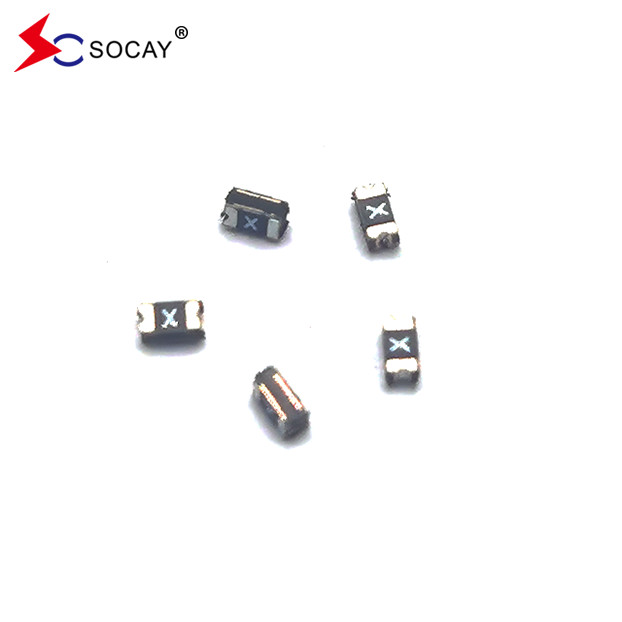

PPTC-oppervlak gemonteerde herstelbare lont SCF002-0603RB 0.02A 30Vmax snellere tripping 3



Deelnummer Hoeveelheid Deelnummer Hoeveelheid
SCF001-0603RB 4000 stuks SCF020-0603RB 5000 stuks
SCF002-0603RB 4000 stuks SCF025-0603RB 5000 stuks
SCF003-0603RB 5000 stuks SCF030-0603RB 5000 stuks
SCF004-0603RB 5000 stuks SCF035-0603RB 5000 stuks
SCF005-0603RB 5000 stuks SCF040-0603RB 4000 stuks
SCF010-0603RB 5000 stuks SCF050-0603RB 4000 stuks



label:

SMD-herstelbare zekerheid

De oppervlakte zet Resettable Zekering op

Herstelbare polymeer PPTC
