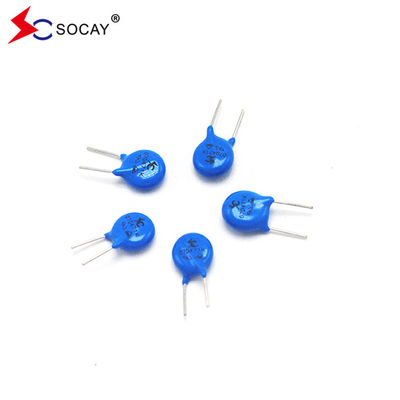

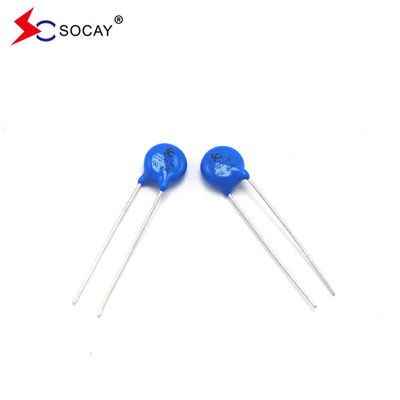

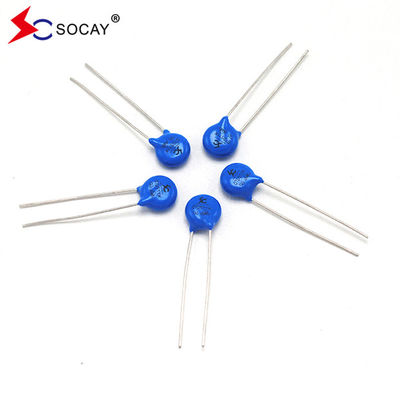

High Power Zov Varistor 07d 271k 270V Ф7mm Pakket Type 10A IP 230V VC

Hoogvermogen Zov Varistor 07d 271k 270V Ф7mm Pakket Type 220 ((198~242) V

DATABLAD:07D-serie_v2306.1.pdf

Opmerking:Spanning>33V, K is ±10%

Beschrijving:

De 07D-serie radiële loodvormige varistoren bieden een ideale circuitbeschermingsoplossing voor lage gelijkstroomspanningstoepassingen door hogere spanningstijgingen te bieden dan ooit tevoren in dergelijke kleine schijven beschikbaar was.
De maximale piekspanningsstroom kan tot 1,75KA (puls van 8 / 20 μs) bereiken om te beschermen tegen hoge piekspanningen, met inbegrip van indirecte weerlichtinterferentie,systeem dat transiënten en abnormale snelle transiënten van de stroombron schakelt.

Wat is de functie van een varistor?
De reactietijd van de varistor is ns-niveau, wat sneller is dan de luchtontladingsbuis en iets langzamer dan de TVS-buis.de reactiesnelheid kan voldoen aan de eisen voor overspanningsbescherming van elektronische schakelingenDe verbindingscapaciteit van een varistor ligt over het algemeen in de orde van honderden tot duizenden Pf.het is niet geschikt om rechtstreeks te worden gebruikt bij de bescherming van hoogfrequente signaallijnenWanneer het wordt gebruikt voor de bescherming van wisselstroomcircuits, zal de grote verbindingscapaciteit het lek verhogen.De stroomcapaciteit van de varistor is groter, maar kleiner dan die van de gasontlading.

Het grootste kenmerk van de varistor is dat wanneer de op hem aangebrachte spanning lager is dan de drempel "UN", de door hem stroming extreem klein is, gelijk aan een gesloten klep.Wanneer de spanning meer dan UN is, de weerstand De waarde wordt kleiner, waardoor de door haar stromen stijgen zonder veel verandering in de impact op andere schakelingen,het effect van de overspanning op de daaropvolgende gevoelige schakelingen verminderenMet behulp van deze functie kan de abnormale overspanning die vaak in het circuit voorkomt, worden onderdrukt en kan het circuit worden beschermd tegen overspanningsschade.

Varistoren worden hoofdzakelijk gebruikt voor tijdelijke overspanningsbescherming,maar de volt-ampere eigenschappen die vergelijkbaar zijn met die van halfgeleiderspanningsregulatoren maken het ook mogelijk om een verscheidenheid aan circuitcomponentfuncties te hebben, zoals:
(1) De stabiele spanning van gelijkspannings- en laagspanningsstabiliserende onderdelen kan tot enkele duizenden volts uitkomen, wat buiten het bereik van siliciumspanningsregulatorbuizen ligt.
(2) Spanningsschommelingsdetectiecomponent.
(3) DC-batterij schakelcomponent.
(4) Spanningsvergelijkingscomponenten.
(5) Fluorescentie startcomponent

Kenmerken:

Gemeenschappelijke classificaties van varistoren
1. Verschillende diametergroottes: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm. Volgens de grootte is de conventionele benaming van SOCAY5 5mm-5D; 10mm-10D, enzovoort...
2Een breed scala aan variabele weerstandspanningsbereik: 18V-1800V
3. Meerdere spanningsoverstromingen weerstaan: standaard, hoge spanning, ultra-hoge spanning
4Grote verwerkings- en energieabsorptievermogen
5De doorstroming van een enkele eenheid kan 70KA of zelfs hoger bereiken.
6Snelle reactietijd.
7. lage lekstroom
8Verscheidene vormen van lood: recht, gebogen en andere speciale vormen van lood
9Verscheidene verpakkingsvormen: bulkverpakking, rollenverpakking, rollenverpakking

Gemeenschappelijke classificaties van varistoren
1. Verschillende diametergroottes: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm.
2Een breed scala aan variabele weerstandspanningsbereik: 18V-1800V
3. Meerdere spanningsoverstromingen weerstaan: standaard, hoge spanning, ultra-hoge spanning
4Grote verwerkings- en energieabsorptievermogen
5De doorstroming van een enkele eenheid kan 70KA of zelfs hoger bereiken.
6Snelle reactietijd.
7. lage lekstroom
8Verscheidene vormen van lood: recht, gebogen en andere speciale vormen van lood
9Verscheidene verpakkingsvormen: bulkverpakking, rollenverpakking, rollenverpakking
