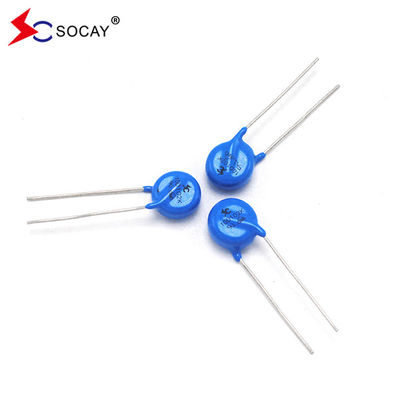

UL VDE Metal Oxide Mov 10D511K Varistor Epoxy Resin Film 510V Voor stroomvoorziening

UL VDE Varistor Varistor Metaloxide 10D511K Epoxyhars Film Varistor 510V Voor stroomvoorziening

DATABLAD:25D serie_v2306.1.pdf

Over Varistor

Het meest gebruikte spanningsbeperkende apparaat is de varistor MOV/MLV, die voornamelijk is gemaakt van zinkoxide en een verscheidenheid aan sporenmetalen oxiden, die worden gemengd en gegoten.

Beschrijving:

De 25D-serie radiële loodvormige varistors bieden een ideale circuitbeschermingsoplossing voor lage gelijkstroomspanningstoepassingen door hogere spanningstijgingen te bieden dan ooit tevoren in dergelijke kleine schijven beschikbaar was.
De maximale piekspanningsstroom kan maximaal 20KA (8/20 μs-puls) bereiken om te beschermen tegen hoge piekspanningen, met inbegrip van indirecte weerlichtinterferentie,systeem dat transiënten en abnormale snelle transiënten van de stroombron schakelt.

Selectie van de varistor:

Bij de keuze van een varistor moet rekening worden gehouden met de specifieke omstandigheden van het circuit.

1. Selectie van de varistorspanning V1mA

Volgens de keuze van de voedingsspanning mag de aan beide uiteinden van de varistor continu aangebrachte voedingsspanning niet hoger zijn dan de aangegeven

De in het raster vermelde waarde van de "maximale continue werkspanning", d.w.z. de maximale gelijkstroomwerkspanning van de varistor, moet

groter dan de VIN van de gelijkstroomoperatiespanning van de elektriciteitsleiding (signaalleiding), d.w.z. VDC≥VIN; voor de selectie van de varistor van de 220 V wisselstroomvoeding:het schommelingsbereik van de netspanning moet volledig in aanmerking worden genomen;. Bij het selecteren van de variistor spanningswaarde van de varistor, de Laat voldoende marge. Het algemene schommelingsbereik van het binnenlandse elektriciteitsnet is 25%.Het is beter om een varistor met een varistorspanning van 470V ~ 620V te kiezenHet kiezen van een varistor met een hogere varistorspanning kan het falen verminderen en de levensduur verlengen, maar de restspanning zal iets toenemen.

2. Selectie van de verkeersstroom

De nominale ontladingsstroom van de varistor moet groter zijn dan de overspanningsstroom die nodig is om deze te weerstaan of de maximale overspanningsstroom die kan optreden tijdens de werking van de apparatuur.De nominale ontladingsstroom moet worden berekend op basis van de waarde van meer dan 10 inslagen in de lijdtijd van de varistor., wat ongeveer 30% van de maximale slagstroom is (d.w.z. 0,3 IP).

3. Selectie van de klemspanning

De klemspanning van de varistor moet lager zijn dan de maximale spanning die het beschermde onderdeel of de beschermde uitrusting kan weerstaan (d.w.z. de veiligheidsspanning).

4. Selectie van condensator Cp

Voor hoogfrequente zendsignalen moet de capaciteit Cp kleiner zijn, en omgekeerd

5. Interne weerstandsmatching (Resistance Match)

de relatie tussen de interne weerstand R (R ≥ 2Ω) van het beschermde onderdeel (lijn) en de transiënte interne weerstand Rv van de varistor: R ≥ 5 Rv;voor beschermde onderdelen met een kleine interne weerstand, zal de signaaltransmissie snelheid niet worden beïnvloed als de signaaltransmissie snelheid niet wordt beïnvloed.

Toepassingen:

1.VVV
Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

Q2: Hoe zit het met de doorlooptijd?
A: Monstername 1 dag, massa productie tijd 1-2 weken nodig voor bestel hoeveelheid meer dan

Q3. Heb je een MOQ?
A: MOQ is afhankelijk van het type product, 1pc voor het controleren van monsters is beschikbaar

V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: We verzenden meestal per DHL, UPS, FedEx of TNT. Het duurt meestal 3-5 dagen om te arriveren. Lucht- en zeevracht is ook optioneel.

Q5. Hoe kan ik een bestelling doorvoeren?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt de klant de monsters en plaatst hij een borg voor de formele bestelling.
Ten vierde regelen wij de productie.
