Smart MOV Electronics 10D471K 10D-471K 10D391K 07D220K 14D391K Varistor

Smart Electronics~Varistors 10D471K 10D-471K Varistors 10D391K 07D220K 14D391K

DATABLAD:10D-serie_v2306.1.pdf

Beschrijving:

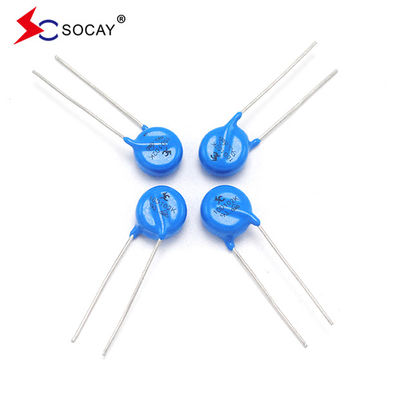

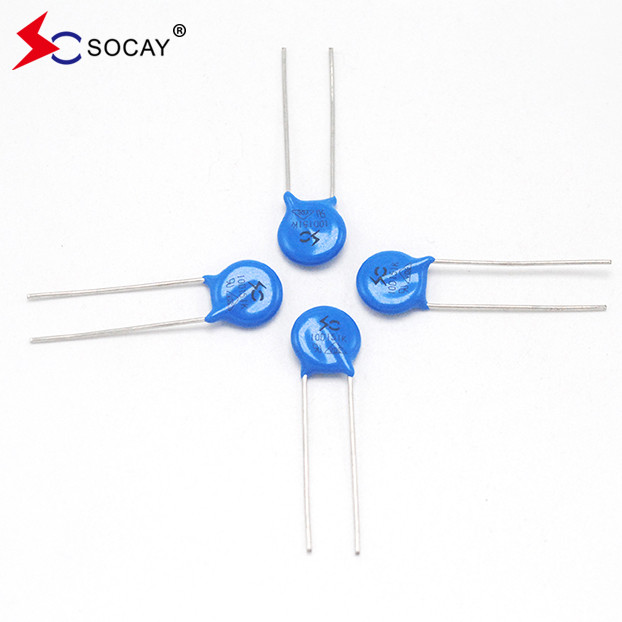

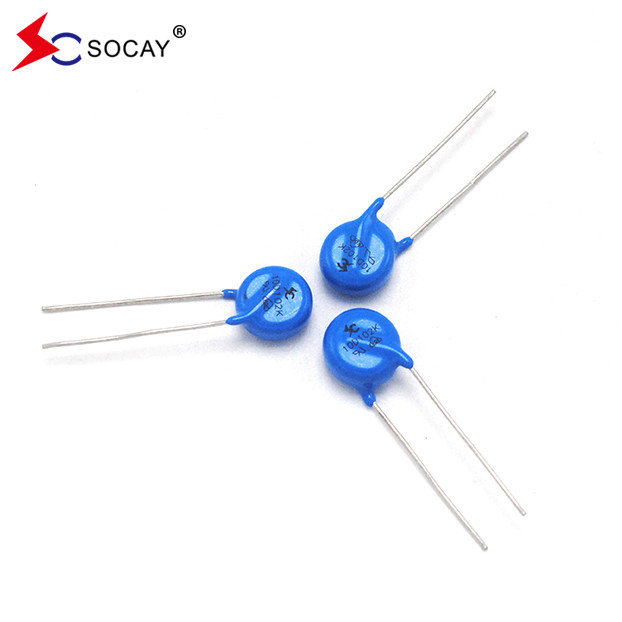

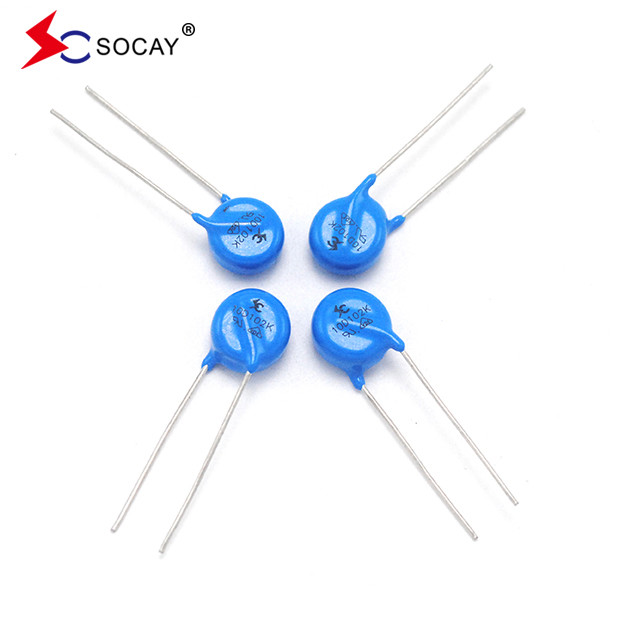

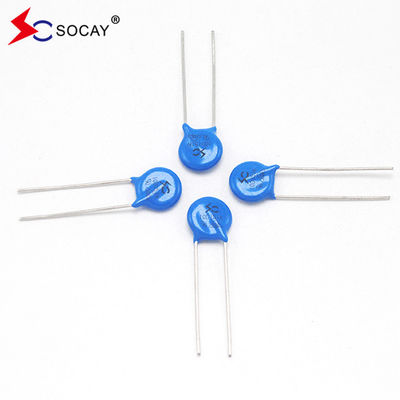

De radiële loodvormige varistoren van de 10D-serie bieden een ideale circuitbeschermingsoplossing voor toepassingen met een lagere gelijkstroomspanning door hogere spanningstijgingen te bieden dan ooit tevoren in dergelijke kleine schijven beschikbaar was.
De maximale piekspanningsstroom kan tot 3,5 KA (8/20 μs-puls) bereiken om te beschermen tegen hoge piekspanningen, met inbegrip van indirecte weerlichtinterferentie,systeem dat transiënten en abnormale snelle transiënten van de stroombron schakelt.

De basisparameters van de varistor bestaan voornamelijk uit de volgende twaalf elementen::

1Nominale spanning van de varistor (V): de spanningswaarde over de varistor wanneer een pulsstroom van een bepaalde duur (meestal 1 mA en een duur van minder dan 400 mS) door de varistor gaat.
2. Spanningsverhouding: verwijst naar de verhouding tussen de spanningswaarde die wordt gegenereerd wanneer de stroom van de varistor 1mA is en de spanningswaarde die wordt gegenereerd wanneer de stroom van de varistor 0,1mA is.
3Maximale grensspanning (V): de piekwaarde van de spanning aan beide uiteinden van de varistor onder de maximale pulspikstroom Ip die de varistor kan weerstaan en de opgegeven golfvorm.
4. Residuele spanningsverhouding: wanneer de door de varistor passerende stroom een bepaalde waarde heeft, wordt de spanning die aan beide uiteinden wordt gegenereerd de residuele spanning van deze stroomwaarde genoemd.De restspanningsverhouding is de verhouding tussen de restspanning en de nominale spanning.
5Stroomcapaciteit (kA): Stroomcapaciteit, ook stroomsnelheid genoemd, verwijst naar de maximale puls (piek) stroomwaarde.
6Leakage current (mA): Leakage current, ook wel wachtstroom genoemd, verwijst naar de stroom die door de varistor stroomt onder de opgegeven temperatuur en maximale gelijkstroomspanning.
7Spanningstemperatuurcoëfficiënt: verwijst naar de snelheid van verandering van de nominale spanning van de varistor binnen het gespecificeerde temperatuurbereik (temperatuur 20°C~70°C), dat wil zeggen:wanneer de stroom door de varistor constant blijftHuidige temperatuurcoëfficiënt:verwijst naar de relatieve verandering in de door de varistor stroming wanneer de temperatuur verandert met 1°C wanneer de spanning door de varistor constant blijft.
8Niet-lineaire spanningscoëfficiënt: verwijst naar de verhouding tussen de statische weerstandswaarde en de dynamische weerstandswaarde van de varistor onder een bepaalde externe spanning.
9Isolatieweerstand: verwijst naar de weerstandswaarde tussen de looddraad (pin) van de varistor en het isolerende oppervlak van de weerstand.
10Statische capaciteit (PF): verwijst naar de inherente capaciteit van de varistor zelf.
11.Nummervermogen: het maximumvermogen wanneer de spanning van de varistor minder dan 10% verandert na 1000 uur werken bij een specifieke omgevingstemperatuur van 85 °C.
12. Maximale impulsstroom (8/20us): een of twee keer (met een interval van 5 minuten elke keer) met een specifieke impulsstroom (8/20us golfvorm) op de varistor slaan,zodat de verandering in de spanning van de varistor is nog steeds binnen 10% van de maximale inrush stroom.
