Name: MoV 7D561K 500V Hoogspanningsvaristor Zov 07D511 Resistor
Brand: SOCAY
SKU: 0D561K/07D561KJ
Rating: 4.6 (169 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Productnaam: Metaaloxidevaristor

Pakkettype: F7mm

VAC: 320V

VDC: 415V

Varistorspanning: 510 ((459~561) V

IP: 10A

VC: 845 V

nominale vermogen: 0.25W

Typ. Capaciteit: 100 pF

Markeren:

MoV 7D561K

Hoogspanningsvaristor Zov

500 V hoogspanningsvaristor

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: UL,REACH,RoHS,ISO

Modelnummer: 0D561K/07D561KJ

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Levertijd: 5-8 werkdagen

Galerij

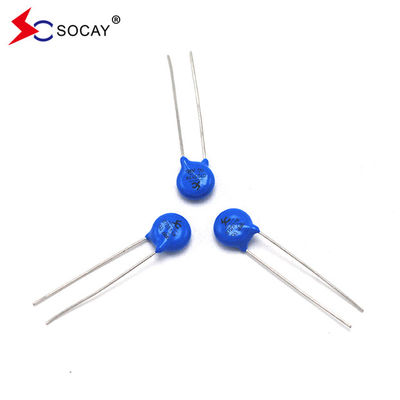

MoV 7D561K 500V Hoogspanningsvaristor Zov 07D511 Resistor

Productomschrijving

500V-serie Hoogspanningsmotor 7D 561K Zov Varistor 07D511 Resistor

DATABLAD:07D-serie_v2306.1.pdf

Typenummer		Maximale toegestane spanning		Varistor Spanning	Maximaal Klemmen Spanning		Het kan niet. De stijging Stroom				Maximaal Energie (10/1000 μs)		Geclassificeerd Kracht	Typische capaciteit (referentie)
Standaard	Een hoge golf	V_{Airconditioning}(V)	V_D.C.(V)	V1mA (V)	Ik..._P(A)	V_C(V)	I(A) Standaard		I(A) Een hoge golf		(J) Standaard	(J) Een hoge golf	(W)	@ 1KHZ (Pf)
Standaard	Een hoge golf	V_{Airconditioning}(V)	V_D.C.(V)	V1mA (V)	Ik..._P(A)	V_C(V)	1 keer	2 keer	1 keer	2 keer	(J) Standaard	(J) Een hoge golf	(W)	@ 1KHZ (Pf)
07D180K	0D180KJ	11	14	18 ((15~21.6)	2.5	36	250	125	500	250	0.9	2.0	0.02	2800
07D220K	0D220KJ	14	18	22 ((19.5~26)	2.5	43	250	125	500	250	1.1	2.4	0.02	2300
070D270K	070D270KJ	17	22	27 (((24~30)	2.5	53	250	125	500	250	1.4	3.0	0.02	1800
0D330K	0D330KJ	20	26	33(29.5~36.5)	2.5	66	250	125	500	250	1.7	3.5	0.02	1500
0D390K	0D390KJ	25	31	39(35~43)	2.5	77	250	125	500	250	2.1	4.0	0.02	1300
0D470K	070D470KJ	30	38	47 ((42~54)	2.5	93	250	125	500	250	2.5	5.0	0.02	1100
0D560K	0D560KJ	35	45	56 ((50~62)	2.5	110	250	125	500	250	3.1	6.0	0.02	900
0D680K	0D680KJ	40	56	68 ((61~75)	2.5	135	250	125	500	250	3.6	7.0	0.02	740
0D820K	0D820KJ	50	65	82(74~90)	10	135	1200	600	1750	1250	5.5	10.0	0.25	600
07D101K	07D101KJ	60	85	100 ((90~110)	10	165	1200	600	1750	1250	6.5	12.0	0.25	500
0D121K	07D121KJ	75	100	120(108~132)	10	200	1200	600	1750	1250	7.8	13.0	0.25	420
07D151K	0D151KJ	95	125	150 ((135~165)	10	250	1200	600	1750	1250	9.7	13.0	0.25	330
07D181K	07D181KJ	115	150	180 ((162~198)	10	300	1200	600	1750	1250	11.7	16.0	0.25	280
0D201K	0D201KJ	130	170	200 ((180~220)	10	340	1200	600	1750	1250	13.0	17.0	0.25	250
0D221K	07D221KJ	140	180	220 ((198~242)	10	360	1200	600	1750	1250	14.0	19.0	0.25	230
0D241K	07D241KJ	150	200	240 ((216~264)	10	395	1200	600	1750	1250	15.0	21.0	0.25	210
07D271K	07D271KJ	175	225	270 ((243~297)	10	455	1200	600	1750	1250	18.0	24.0	0.25	185
0D301K	0D301KJ	190	250	300(270~330)	10	500	1200	600	1750	1250	20.0	26.0	0.25	165
0D331K	0D331KJ	210	275	330 ((297~363)	10	550	1200	600	1750	1250	23.0	28.0	0.25	150
07D361K	0D361KJ	230	300	360 ((324~396)	10	595	1200	600	1750	1250	25.0	32.0	0.25	140
0D391K	07D391KJ	250	320	390(351~429)	10	650	1200	600	1750	1250	25.0	35.0	0.25	130
0D431K	0D431KJ	275	350	430(387~473	10	710	1200	600	1750	1250	28.0	40.0	0.25	115
0D471K	0D471KJ	300	385	470 ((423~517)	10	775	1200	600	1750	1250	30.0	42.0	0.25	105
0D511K	0D511KJ	320	415	510 ((459~561)	10	845	1200	600	1750	1250	30.0	45.0	0.25	100
0D561K	0D561KJ	350	460	560 ((504~616)	10	925	1200	600	1750	1250	30.0	49.0	0.25	90
0D621K	0D621KJ	385	505	620 ((558~682)	10	1025	1200	600	1750	1250	33.0	55.0	0.25	80
0D681K	0D681KJ	420	560	680 ((612~748)	10	1120	1200	600	1750	1250	33.0	60.0	0.25	75
0D751K	07D751KJ	460	615	750 ((675~825)	10	1240	1200	600	1750	1250	67.2	65.0	0.25	70
07D781K	07D781KJ	485	640	780(702~858)	10	1290	1200	600	1750	1250	67.2	65.0	0.25	70
0D821K	0D821KJ	510	670	820 ((738~902)	10	1355	1200	600	1750	1250	67.2	70.0	0.25	60

Opmerking:Spanning>33V, K is ±10%

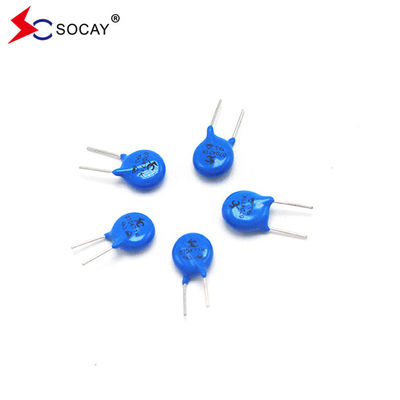

MoV 7D561K 500V Hoogspanningsvaristor Zov 07D511 Resistor 0

Over Varistor

Varistor, ook wel MOV genoemd, is een spanningsgevoelig niet-lineair halfgeleidercomponent voor overspanningsbescherming.Om aan te passen aan de ruimtebehoeften van de miniaturisatie van de apparatuur en om te voldoen aan de behoeften van functionele upgrades, stroomvoorziening, batterijbeheer en toegewijde systeemfuncties vereisen allemaal zeer geïntegreerde geavanceerde oplossingen.Dit zijn belangrijke problemen die moeten worden opgelost voor een succesvol ontwerp van consumentenelektronica systemen. . Hoe kan het circuitbeschermingsniveau van consumentenelektronica verbeterd worden?Het werkingsprincipe van de varistor is dat het een hoge interferentie heeft wanneer er geen onmiddellijke overspanning is, maar de impedantie zal blijven dalen naarmate de stroom en spanning toenemen, en de stroom- en spanningskenmerken zijn sterk niet-lineair.

Wat is de functie van een varistor?
De reactietijd van de varistor is ns-niveau, wat sneller is dan de luchtontladingsbuis en iets langzamer dan de TVS-buis.de reactiesnelheid kan voldoen aan de eisen voor overspanningsbescherming van elektronische schakelingenDe verbindingscapaciteit van een varistor ligt over het algemeen in de orde van honderden tot duizenden Pf.het is niet geschikt om rechtstreeks te worden gebruikt bij de bescherming van hoogfrequente signaallijnenWanneer het wordt gebruikt voor de bescherming van wisselstroomcircuits, zal de grote verbindingscapaciteit het lek verhogen.De stroomcapaciteit van de varistor is groter, maar kleiner dan die van de gasontlading.

Beschrijving:

De 07D-serie radiële loodvormige varistoren bieden een ideale circuitbeschermingsoplossing voor lage gelijkstroomspanningstoepassingen door hogere spanningstijgingen te bieden dan ooit tevoren in dergelijke kleine schijven beschikbaar was.
De maximale piekspanningsstroom kan tot 1,75KA (puls van 8 / 20 μs) bereiken om te beschermen tegen hoge piekspanningen, met inbegrip van indirecte weerlichtinterferentie,systeem dat transiënten en abnormale snelle transiënten van de stroombron schakelt.

Kenmerken:

u Breed werkspanningsbereik (V1mA) van 18V tot 820V

u Snel reageren op tijdelijke overspanning

u Grote absorptievermogen voor tijdelijke energie

u Lage klemverhouding en geen voortgaande stroom

u Voldoet aan MSL-niveau 1 per J-STD-020

Toepassingen:

Stroomvoorzieningssystemen, stroomonderdrukkers, beveiligingssystemen, motorbescherming, elektronica voor auto's, huishoudelijke apparaten, enz.

Materiaal	Geen radioactief materiaal
Werken Temperatuur	-40 °C ~ +85 °C
Bergingstemperatuur	-55°C ~ +125°C
Lichaam	met een breedte van niet meer dan 15 mm
Leads	met een breedte van niet meer dan 15 mm
Voorzieningen zonder lood	met een breedte van niet meer dan 15 mm

MoV 7D561K 500V Hoogspanningsvaristor Zov 07D511 Resistor 1

MoV 7D561K 500V Hoogspanningsvaristor Zov 07D511 Resistor 2

MoV 7D561K 500V Hoogspanningsvaristor Zov 07D511 Resistor 3

Zorg ervoor dat u snel contact met ons opneemt voor meer informatie. Uw OEM / ODM-orders zijn welkom. We kijken ernaar uit om in de nabije toekomst samenwerkingsverbanden met u op te bouwen
