Name: BZT52C2V4S 200mW Elektronische componenten Diode Zener 2.4V BOM Service
Brand: SOCAY
SKU: BZT52C2V4S
Rating: 4.9 (125 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

componentennaam: Zenerdiode

Pakkettype: Zode-323

Machtverlies: 200mw

Zenerspanning (Nom.): 2.4V

Zenerspanning (min.): 2.2V

Zenerspanning (max.): 2.6V

ZZT: 100Ω

IZT: 5.0 mA

Markeren:

200mW Elektronische componenten

2.4V Elektronische onderdelen

BOM Diode Zener 2

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH,RoHS,ISO

Modelnummer: BZT52C2V4S

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Levertijd: 5-8 werkdagen

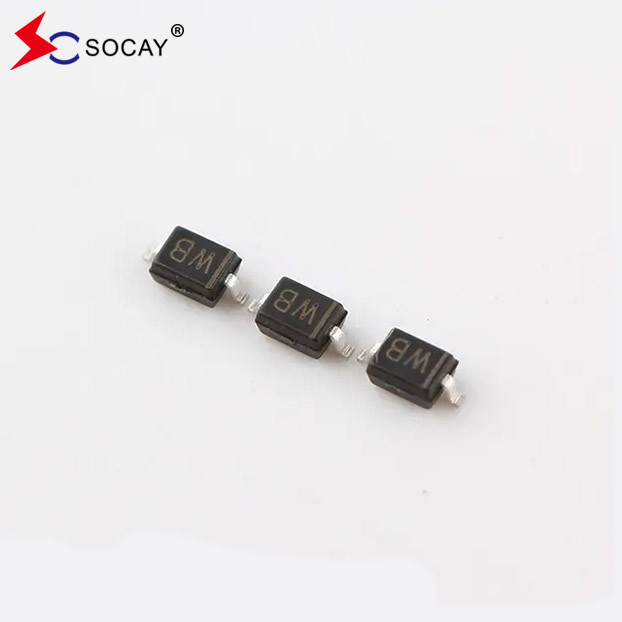

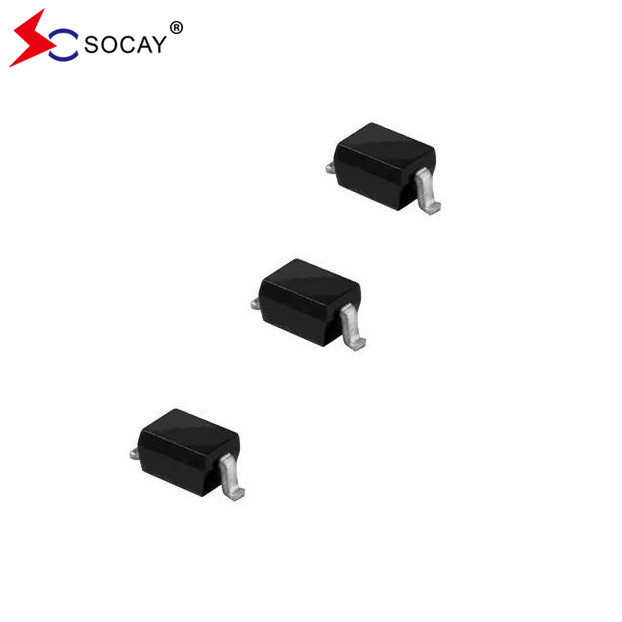

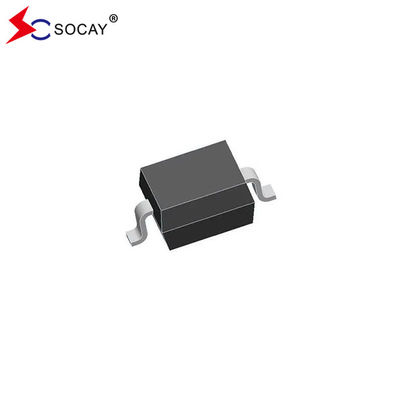

Galerij

BZT52C2V4S 200mW Elektronische componenten Diode Zener 2.4V BOM Service

Productomschrijving

SOD-323 Pakket Zener Diode BZT52C2V4S 2.4V 200mW Elektronische componenten BOM Service

Zenerdiode DATASHEET:BZT52C2V4S~BZT52C75S(SOD-323)_v2106.1.pdf

Zenerdiode kenmerken:

Beheersing van de constante spanning
Selectie van breed spanningsbereik 2,4 V tot 75 V
SOD-323 Thin SMD-pakket
RoHS-conform / groene EMC
Mat Tin (Sn) Lead afwerking

Absolute maximumwaarden van de Zenerdiode (TA=25°C):

Parameter	Symbool	Waarde	Eenheden
Energieverspilling (noot 1)	P_D	200	mW
Temperatuur van het kruispunt	T_J	150	°C
Bergingstemperatuur	T_STG	-55 tot +150	°C
Maximale regelaarstroom	Ik..._ZM	P_D/ V_Z.	mA

Opmerking1: Apparatuur gemonteerd op een keramische PCB: 7,6 mm x 9,4 mm x 0,87 mm met padgebieden van 25 mm2.

Elektrische kenmerken van de Zenerdiode (TA=25°C):

Deelnummer	Zenerspanningsbereik (noot 2)			Maximale Zenerimpedantie (noot 3)				Maximale lekstroom (noot 2)
	V_Z.@ Ik_ZT			Z._ZT@ Ik_ZT		Z._ZK@ Ik_ZK		Ik..._R@ V_R
	Nom. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4S	2.4	2.20	2.60	100	5.0	600	1.0	50	1.0
BZT52C2V7S	2.7	2.50	2.90	100	5.0	600	1.0	20	1.0
BZT52C3V0S	3.0	2.80	3.20	95	5.0	600	1.0	10	1.0
BZT52C3V3S	3.3	3.10	3.50	95	5.0	600	1.0	5	1.0
BZT52C3V6S	3.6	3.40	3.80	90	5.0	600	1.0	5	1.0
BZT52C3V9S	3.9	3.70	4.10	90	5.0	600	1.0	3	1.0
BZT52C4V3S	4.3	4.00	4.60	90	5.0	600	1.0	3	1.0
BZT52C4V7S	4.7	4.40	5.00	80	5.0	500	1.0	3	2.0
BZT52C5V1S	5.1	4.80	5.40	60	5.0	480	1.0	2	2.0
BZT52C5V6S	5.6	5.20	6.00	40	5.0	400	1.0	1	2.0
BZT52C6V2S	6.2	5.80	6.60	10	5.0	150	1.0	3	4.0
BZT52C6V8S	6.8	6.40	7.20	15	5.0	80	1.0	2	4.0
BZT52C7V5S	7.5	7.00	7.90	15	5.0	80	1.0	1	5.0
BZT52C8V2S	8.2	7.70	8.70	15	5.0	80	1.0	0.7	5.0
BZT52C9V1S	9.1	8.50	9.60	15	5.0	100	1.0	0.5	6.0
BZT52C10S	10	9.40	10.60	20	5.0	150	1.0	0.2	7.0
BZT52C11S	11	10.40	11.60	20	5.0	150	1.0	0.1	8.0
BZT52C12S	12	11.40	12.70	25	5.0	150	1.0	0.1	8.0
BZT52C13S	13	12.40	14.10	30	5.0	170	1.0	0.1	8.0
BZT52C15S	15	13.80	15.60	30	5.0	200	1.0	0.1	10.5
BZT52C16S	16	15.30	17.10	40	5.0	200	1.0	0.1	11.2
BZT52C18S	18	16.80	19.10	45	5.0	225	1.0	0.1	12.6
BZT52C20S	20	18.80	21.20	55	5.0	225	1.0	0.1	14.0
BZT52C22S	22	20.80	23.30	55	5.0	250	1.0	0.1	15.4
BZT52C24S	24	22.80	25.60	70	5.0	250	1.0	0.1	16.8

BZT52C27S	27	25.10	28.90	80	2.0	300	0.5	0.1	18.9
BZT52C30S	30	28.00	32.00	80	2.0	300	0.5	0.1	21.0
BZT52C33S	33	31.00	35.00	80	2.0	325	0.5	0.1	23.1
BZT52C36S	36	34.00	38.00	90	2.0	350	0.5	0.1	25.2
BZT52C39S	39	37.00	41.00	130	2.0	350	0.5	0.1	27.3
BZT52C43S	43	40.00	46.00	100	2.0	700	1.0	0.1	32.0
BZT52C47S	47	44.00	50.00	100	2.0	750	1.0	0.1	35.0
BZT52C51S	51	48.00	54.00	100	2.0	750	1.0	0.1	38.0
BZT52C56S	56	53.20	58.80	200	2.0	400	0.5	0.045	39.2
BZT52C62S	62	58.90	65.10	215	2.0	423	0.5	0.045	43.4
BZT52C68S	68	64.60	71.40	240	2.0	447	0.5	0.045	47.6
BZT52C75S	75	71.25	78.75	255	2.0	470	0.5	0.045	52.5

Opmerking 2: korte testpuls gebruikt om het zelfverwarmingseffect tot een minimum te beperken.

SOD-323 Package Zener Diode Circuit Diagram:

BZT52C2V4S 200mW Elektronische componenten Diode Zener 2.4V BOM Service 0

SOD-323 Pakket Zenerdiode afmetingen:

SOD-323 Verpakking Zenerdiode bestelgegevens:

Deelnummer	Pakket	Vervoer

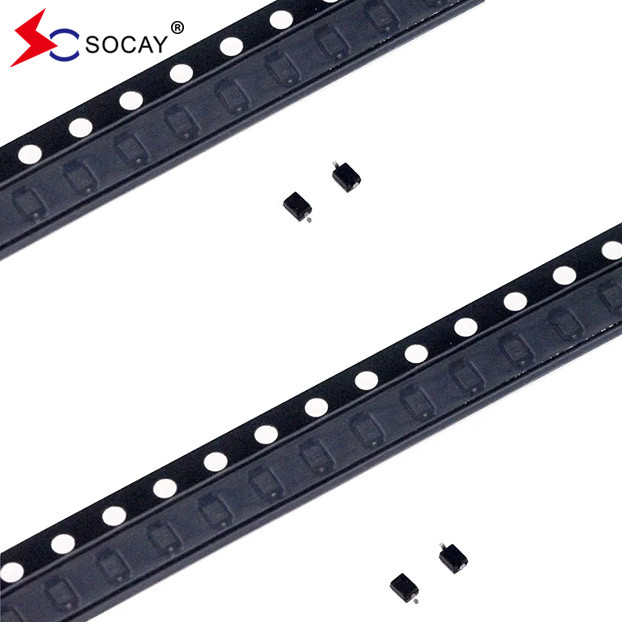

BZT52C2V4S~BZT52C75S	SOD-323	Tape & Reel 3000 stuks / 7 ̊ Reel
