Thuis /Producten/Zenerdiode/300mW SMD Diode Zener BZX84C9V1 SOT-23 Zener Spanningsbereik 8,5 - 9,6V

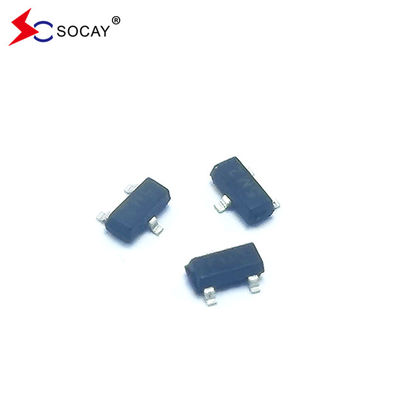

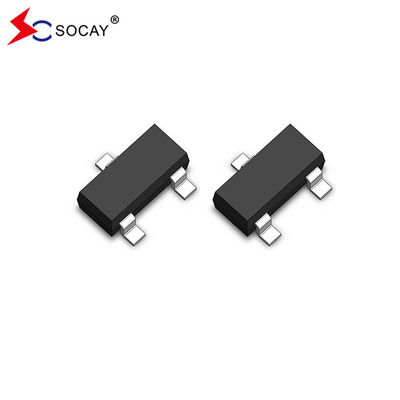

300mW SMD Diode Zener BZX84C9V1 SOT-23 Zener Spanningsbereik 8,5 - 9,6V

3000 stuks
MOQ
negotiable
Prijs
300mW SMD Diode Zener BZX84C9V1 SOT-23 Zener Spanningsbereik 8,5 - 9,6V
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam: Zenerdiode
Pakket: Dronkaard-23
P(AV): 300mW
VZ (Nom.): 9.1V
IFSM: 2.0A
ZZT: 15Ω
IZT: 5 mA
IRL: 0.5 μA
Markeren:

300 mW SMD Diode Zener

,

SMD-diode Zener 9

,

6V
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: REACH,RoHS,ISO
Modelnummer: BZX84C9V1
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

300mW SMD Zener Diode BZX84C9V1 SOT-23 Zener Spanningsbereik 8,5~9,6V

SMD Zener Diode DATASHEET:BZX84C2V4~BZX84C75 ((SOT-23)_v2112.1.pdf


SMD Zenerdiode Kenmerken:

  • Planar Die constructie
  • 300 mW vermogen
  • Zenerspanningen van 2,4 V tot 75 V

  • RoHS-conform / groene EMC



SMD Zener Diode Absolute Maximale Kwalificaties (TA=25°C):

ParameterSymboolWaardeEenheden
Maximale voorste spanning (noot 2) @ IF=10mAVF0.9V
Energieverspilling (noot 1)P(AV)300mW
Operatietemperatuur en opslagtemperatuurTJ, TSTG-55 tot +150°C
Piek voorwaartsgolfgolfstroomIFSM2.0Een
Thermische weerstandsverbinding met omgevingRJ.357°C/W

Opmerking1: Geldig op voorwaarde dat de eindpunten van het apparaat bij omgevingstemperatuur worden gehouden.
Noot 2: getest met pulsen, periode = 5 ms, pulsbreedte = 300 μs.





Elektrische eigenschappen van de SMD-Zenerdiode (TA=25°C):

DeelnummerZenerspanningsbereik (noot 2)Maximale Zenerimpedantie (noot 3)Maximale omgekeerde lekstroom
 VZ @ IZTZZT @ IZTZZK @ IZKIR @ VR
 Nom. ((V)Min. ((V)Max. ((V)(Ω)(mA)(Ω)(mA)(μA)(V)
BZX84C2V42.42.22.610056001501
BZX84C2V72.72.52.910056001201
BZX84C3V03.02.83.29556001101
BZX84C3V33.33.13.5955600151
BZX84C3V63.63.43.8905600151
BZX84C3V93.93.74.1905600131
BZX84C4V34.34.04.6905600131
BZX84C4V74.74.45.0805500132
BZX84C5V15.14.85.4605480122
BZX84C5V65.65.26.0405400112
BZX84C6V26.25.86.6105150134
BZX84C6V86.86.47.215580124
BZX84C7V57.57.07.915580115
BZX84C8V28.27.78.71558010.75
BZX84C9V19.18.59.615510010.56
BZX84C10109.410.620515010.27
BZX84C111110.411.620515010.18
BZX84C121211.412.725515010.18
BZX84C131312.414.130517010.18
BZX84C151513.815.630520010.110.5
BZX84C161615.317.140520010.111.2
BZX84C181816.819.145522510.112.6
BZX84C202018.821.255522510.114.0



DeelnummerZenerspanningsbereik (noot 2)Maximale Zenerimpedantie (noot 3)Maximale omgekeerde lekstroom
VZ @ IZTZZT @ IZTZZK @ IZKIR @ VR
Nom. ((V)Min. ((V)Max. ((V)(Ω)(mA)(Ω)(mA)(μA)(V)
BZX84C222220.823.355525010.115.4
BZX84C242422.825.670525010.116.8
BZX84C272725.128.98023000.50.118.9
BZX84C303028.032.08023000.50.121.0
BZX84C333331.035.08023250.50.123.1
BZX84C363634.038.09023500.50.125.2
BZX84C393937.041.013023500.50.127.3
BZX84C434340.046.0100270010.132.0
BZX84C474744.050.0170237510.0532.9
BZX84C515148.054.0180240010.0535.7
BZX84C626258.066.021524500.50.0543.4
BZX84C686864.072.0240216000.250.0547.6
BZX84C757570.079.0255217000.250.0552.5

Noot 2: getest met pulsen, periode = 5 ms, pulsbreedte = 300 μs.
Opmerking 3: f=1 kHZ.




SOT-23 SMD Zener Diode Circuit Diagram:
300mW SMD Diode Zener BZX84C9V1 SOT-23 Zener Spanningsbereik 8,5 - 9,6V 0



SOT-23 Oppervlakte Zenerdiode-bepaling en karakteristieke curven:
Figuur1. Kenmerken van Zener (V)Z.tot en met 10 V)
300mW SMD Diode Zener BZX84C9V1 SOT-23 Zener Spanningsbereik 8,5 - 9,6V 1

Figuur2. Kenmerken van Zener (11Vnaar43V)
300mW SMD Diode Zener BZX84C9V1 SOT-23 Zener Spanningsbereik 8,5 - 9,6V 2

Figuur3. Temperatuurcoëfficiënten
300mW SMD Diode Zener BZX84C9V1 SOT-23 Zener Spanningsbereik 8,5 - 9,6V 3


Figuur4. Typische lekstroom
300mW SMD Diode Zener BZX84C9V1 SOT-23 Zener Spanningsbereik 8,5 - 9,6V 4



SOT-23 SMD Zener Diode Package Outline:
300mW SMD Diode Zener BZX84C9V1 SOT-23 Zener Spanningsbereik 8,5 - 9,6V 5


SOT-23 Package SMD Zener Diode Bestelgegevens:

DeelnummerComponentenpakketHoeveelheid
BZX84C2V4~BZX84C75SOT-23Tape & Reel 3000 stuks / 7 ̊ Reel


300mW SMD Diode Zener BZX84C9V1 SOT-23 Zener Spanningsbereik 8,5 - 9,6V 6
