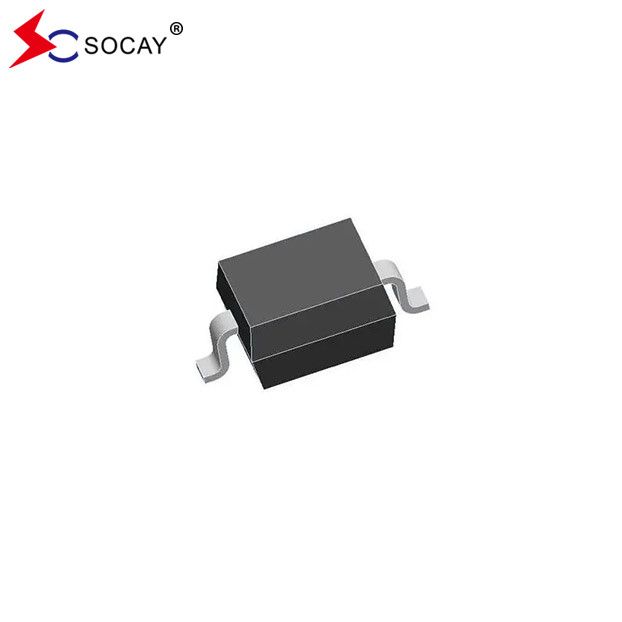

Name: 10V 200mW Zener SMD Diode BZT52C10S Elektronische componenten
Brand: SOCAY
SKU: BZT52C10S
Rating: 4.9 (133 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

BZT52C10S Naam: Zenerdiode

BZT52C10S Pakkettype: Zode-323

BZT52C10S Energieverlies: 200mw

BZT52C10S Vz (Nom.): 10V

VZ (min.): 9.5V

VZ (max.): 10.5V

ZZT (max.): 15Ω

IZT: 5 mA

Markeren:

200 mW Zener SMD-diode

10V Zener SMD-diode

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH,RoHS,ISO

Modelnummer: BZT52C10S

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Levertijd: 5-8 werkdagen

Galerij

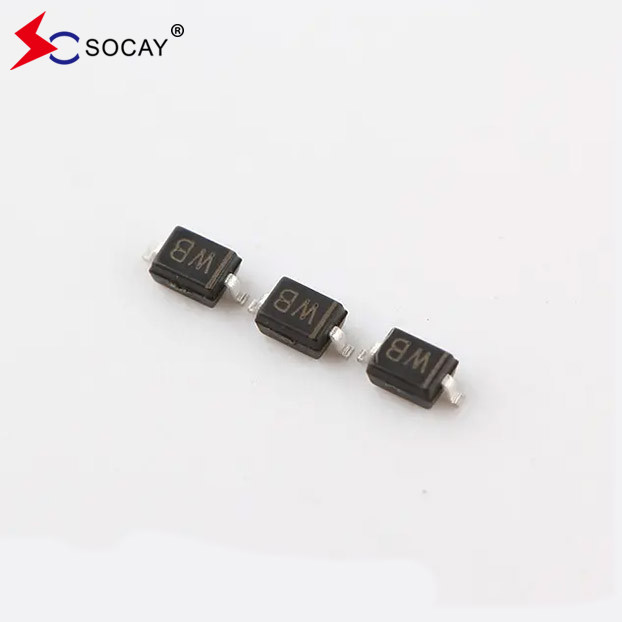

10V 200mW Zener SMD Diode BZT52C10S Elektronische componenten

Productomschrijving

Zener Diode BZT52C10S 10V 200mW Elektronische componenten in voorraad SMD Diode

SMD-diode DATASHEET:BZT52C2V4S~BZT52C75S(SOD-323)_v2106.1.pdf

SMD-diode Kenmerken:

Beheersing van de constante spanning
Het heeft een breed spanningsbereik: van 2,4 V tot 75 V
Thin SMD-pakket: SOD-323
Overeenkomstig RoHS/groene EMC
Mat Tin (Sn) Lead afwerking

SMD-diode BZT52C10S Absolute max. (TA=25°C):

SMD-diodeparameter	Symbool	SMD-diodewaarde	Eenheden
SMD-diodekrachtverlies (toelichting 1)	P_D	200	mW
SMD-diode-koppeltemperatuur	T_J	150	°C
SMD-diodeopslagtemperatuur	T_STG	-55 tot +150	°C
Maximale regelaarstroom	Ik..._ZM	P_D/ V_Z.	mA

Opmerking1: Apparatuur gemonteerd op een keramische PCB: 7,6 mm x 9,4 mm x 0,87 mm met padgebieden van 25 mm2.

Elektrische eigenschappen van de SMD-diode (TA=25°C):

SMD-diode Deelnummer	SMD-diode Zenerspanningsbereik (noot 2)			SMD-diode Maximale Zenerimpedantie (noot 3)				SMD-diode maximale lekstroom (noot 2)
	SMD-diode V_Z.@ Ik_ZT			SMD-diode Z._ZT@ Ik_ZT		Z._ZK@ Ik_ZK		Ik..._R@ V_R
	Nom. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4S	2.4	2.20	2.60	100	5.0	600	1.0	50	1.0
BZT52C2V7S	2.7	2.50	2.90	100	5.0	600	1.0	20	1.0
BZT52C3V0S	3.0	2.80	3.20	95	5.0	600	1.0	10	1.0
BZT52C3V3S	3.3	3.10	3.50	95	5.0	600	1.0	5	1.0
BZT52C3V6S	3.6	3.40	3.80	90	5.0	600	1.0	5	1.0
BZT52C3V9S	3.9	3.70	4.10	90	5.0	600	1.0	3	1.0
BZT52C4V3S	4.3	4.00	4.60	90	5.0	600	1.0	3	1.0
BZT52C4V7S	4.7	4.40	5.00	80	5.0	500	1.0	3	2.0
BZT52C5V1S	5.1	4.80	5.40	60	5.0	480	1.0	2	2.0
BZT52C5V6S	5.6	5.20	6.00	40	5.0	400	1.0	1	2.0
BZT52C6V2S	6.2	5.80	6.60	10	5.0	150	1.0	3	4.0
BZT52C6V8S	6.8	6.40	7.20	15	5.0	80	1.0	2	4.0
BZT52C7V5S	7.5	7.00	7.90	15	5.0	80	1.0	1	5.0
BZT52C8V2S	8.2	7.70	8.70	15	5.0	80	1.0	0.7	5.0
BZT52C9V1S	9.1	8.50	9.60	15	5.0	100	1.0	0.5	6.0
BZT52C10S	10	9.40	10.60	20	5.0	150	1.0	0.2	7.0
BZT52C11S	11	10.40	11.60	20	5.0	150	1.0	0.1	8.0
BZT52C12S	12	11.40	12.70	25	5.0	150	1.0	0.1	8.0
BZT52C13S	13	12.40	14.10	30	5.0	170	1.0	0.1	8.0
BZT52C15S	15	13.80	15.60	30	5.0	200	1.0	0.1	10.5
BZT52C16S	16	15.30	17.10	40	5.0	200	1.0	0.1	11.2
BZT52C18S	18	16.80	19.10	45	5.0	225	1.0	0.1	12.6
BZT52C20S	20	18.80	21.20	55	5.0	225	1.0	0.1	14.0
BZT52C22S	22	20.80	23.30	55	5.0	250	1.0	0.1	15.4
BZT52C24S	24	22.80	25.60	70	5.0	250	1.0	0.1	16.8

BZT52C27S	27	25.10	28.90	80	2.0	300	0.5	0.1	18.9
BZT52C30S	30	28.00	32.00	80	2.0	300	0.5	0.1	21.0
BZT52C33S	33	31.00	35.00	80	2.0	325	0.5	0.1	23.1
BZT52C36S	36	34.00	38.00	90	2.0	350	0.5	0.1	25.2
BZT52C39S	39	37.00	41.00	130	2.0	350	0.5	0.1	27.3
BZT52C43S	43	40.00	46.00	100	2.0	700	1.0	0.1	32.0
BZT52C47S	47	44.00	50.00	100	2.0	750	1.0	0.1	35.0
BZT52C51S	51	48.00	54.00	100	2.0	750	1.0	0.1	38.0
BZT52C56S	56	53.20	58.80	200	2.0	400	0.5	0.045	39.2
BZT52C62S	62	58.90	65.10	215	2.0	423	0.5	0.045	43.4
BZT52C68S	68	64.60	71.40	240	2.0	447	0.5	0.045	47.6
BZT52C75S	75	71.25	78.75	255	2.0	470	0.5	0.045	52.5

Opmerking 2: korte testpuls gebruikt om het zelfverwarmingseffect tot een minimum te beperken.

SOD-323 SMD Diode Circuit Picture:

10V 200mW Zener SMD Diode BZT52C10S Elektronische componenten 0

SOD-323 SMD-diodecontour en afmetingen:

SOD-323 SMD-diode Hoeveelheid:

Deelnummer	Pakket	Vervoer
BZT52C2V4S~BZT52C75S	SOD-323	Tape & Reel 3000 stuks / 7 ̊ Reel

Contactpersoon :	Sun
Tel. :	+8618126201429
Fax :	86-755-88362681
