Name: Planar Die Construction Zener Diode BZT52C8V2 SOD-123 Package SMD Diode
Brand: SOCAY
SKU: BZT52C8V2
Rating: 4.9 (107 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

BZT52C8V2 Naam: Zenerdiode

BZT52C8V2 Pakkettype: Zode-123

BZT52C8V2 Energieverlies: 350mW

BZT52C8V2 Spanning (Nom.): 8.2V

BZT52C8V2 Spanning (min.): 7.79V

BZT52C8V2 Spanning (max.): 8.61V

BZT52C8V2 ZZK: 80Ω

BZT52C8V2 IZK: 1mA

Markeren:

SMD Zenerdiode

Planar Die Zener Diode

BZT52C8V2

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH,RoHS,ISO

Modelnummer: BZT52C8V2

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Galerij

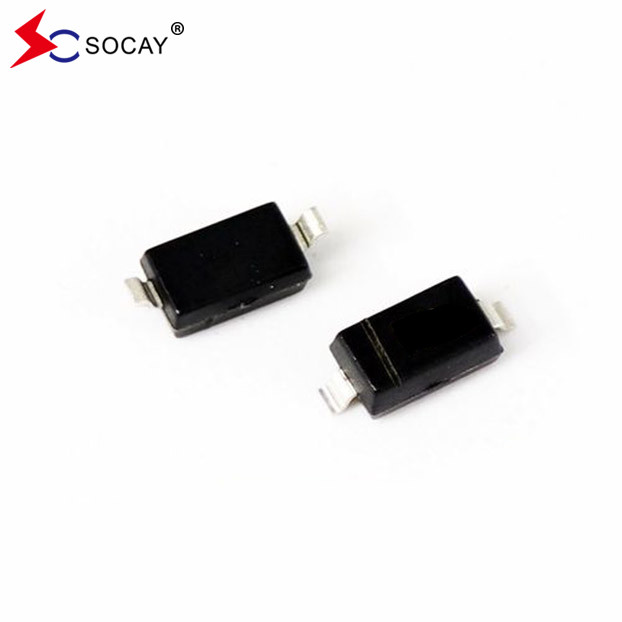

Planar Die Construction Zener Diode BZT52C8V2 SOD-123 Package SMD Diode

Productomschrijving

Planar Die Construction Zener Diode BZT52C8V2 SOD-123 Package SMD Diode

Zenerdiode BZT52C8V2 DATABLAD:BZT52C2V4_BZT52C75(SOD-123)_v2204.1.pdf

Zenerdiode BZT52C8V2 Kenmerk:

Het is een planar die constructie
Energieverlies is 350mW.
Zenerspanning: 8,2V
BZT52C8V2 is ideaal voor geautomatiseerde assemblageprocessen
Loodvrij in overeenstemming met EU RoHS 2.0
Groene gietverbinding volgens de norm IEC 61249

- Ik weet het niet.

Zenerdiode BZT52C8V2 Mechanische datum:

Het geval: SOD-123-verpakking, gevormd plastic
De terminals: soldeerbaar volgens MIL-STD-750, methode 2026
Zijn polariteit: zie onderstaand diagram
Gewicht: 0,0004 ounces, 0,01 gram

Zenerdiode BZT52C8V2 Maximale sterkte (T)_Een= 25°C):

Diodeparameter	Symbool	Waarde	Eenheden
Diodevermogensdissipatie (noot 1)	PD	350	mW
Thermische weerstand van het kruispunt tot de omgeving	RθJA	357	°C/W
Temperatuur van de diode-koppeling	TJ	150	°C
Diodeopslagtemperatuur	TSTG	-55 tot +150	°C
Opmerking1: Een apparaat gemonteerd op een keramische PCB: 7,6 mm x 9,4 mm x 0,87 mm met een padoppervlakte van 25 mm2.

Zenerdiode BZT52C8V2 Elektrische eigenschappen (TA=25°C):

Deelnummer	Zenerdiode Zenerspanningsbereik (noot 2)			Zenerdiode Maximale Zenerimpedantie (noot 3)				Zenerdiode maxima Leekstroom (toelichting 2)
Zenerdiode	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	Nom. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4	2.4	2.20	2.60	100	5.0	600	1.00	50	1.0
BZT52C2V7	2.7	2.50	2.90	100	5.0	600	1.00	20	1.0
BZT52C3V0	3.0	2.80	3.20	95	5.0	600	1.00	10	1.0
BZT52C3V3	3.3	3.10	3.50	95	5.0	600	1.00	5	1.0
BZT52C3V6	3.6	3.40	3.80	90	5.0	600	1.00	5	1.0
BZT52C3V9	3.9	3.70	4.10	90	5.0	600	1.00	3	1.0
BZT52C4V3	4.3	4.00	4.60	90	5.0	600	1.00	3	1.0
BZT52C4V7	4.7	4.40	5.00	80	5.0	500	1.00	3	2.0
BZT52C5V1	5.1	4.80	5.40	60	5.0	480	1.00	2	2.0
BZT52C5V6	5.6	5.20	6.00	40	5.0	400	1.00	1	2.0
BZT52C6V2	6.2	5.80	6.60	10	5.0	150	1.00	3	4.0
BZT52C6V8	6.8	6.40	7.20	15	5.0	80	1.00	2	4.0
BZT52C7V5	7.5	7.00	7.90	15	5.0	80	1.00	1	5.0
BZT52C8V2	8.2	7.70	8.70	15	5.0	80	1.00	0.7	5.0
BZT52C9V1	9.1	8.60	9.60	15	5.0	100	1.00	0.5	6.0
BZT52C10	10	9.40	10.60	20	5.0	150	1.00	0.2	7.0
BZT52C11	11	10.40	11.60	20	5.0	150	1.00	0.1	8.0
BZT52C12	12	11.40	12.70	25	5.0	150	1.00	0.1	8.0
BZT52C13	13	12.40	14.10	30	5.0	170	1.00	0.1	8.0
BZT52C15	15	13.80	15.60	30	5.0	200	1.00	0.1	10.5
BZT52C16	16	15.30	17.10	40	5.0	200	1.00	0.1	11.2
BZT52C18	18	16.80	19.10	45	5.0	225	1.00	0.1	12.6
BZT52C20	20	18.80	21.20	55	5.0	225	1.00	0.1	14.0
BZT52C22	22	20.80	23.30	55	5.0	250	1.00	0.1	15.4
BZT52C24	24	22.80	25.60	70	5.0	250	1.00	0.1	16.8
BZT52C27	27	25.10	28.90	80	2.0	300	0.50	0.1	18.9

BZT52C30	30	28.00	32.00	80	2.0	300	0.50	0.1	21.0
BZT52C33	33	31.00	35.00	80	2.0	325	0.50	0.1	23.1
BZT52C36	36	34.00	38.00	90	2.0	350	0.50	0.1	25.2
BZT52C39	39	37.00	41.00	130	2.0	350	0.50	0.1	27.3
BZT52C43	43	40.00	46.00	100	5.0	700	1.00	0.1	32.0
BZT52C47	47	44.00	50.00	100	2.0	750	1.00	0.1	35.0
BZT52C51	51	48.00	54.00	100	2.0	750	1.00	0.1	38.0
BZT52C56	56	53.20	58.80	200	2.0	400	0.50	0.1	39.2
BZT52C62	62	58.90	65.10	215	2.0	423	0.50	0.1	43.4
BZT52C68	68	64.60	71.40	240	2.0	447	0.50	0.1	47.6
BZT52C75	75	71.25	78.75	255	2.0	470	0.50	0.1	52.5
Opmerking 2: Kortdurende testpuls die wordt gebruikt om het zelfverwarmingseffect te minimaliseren. Opmerking 3: f=1 kHZ.

SOD-123 Zenerdiode BZT52C8V2 Circuit Diagram:

Planar Die Construction Zener Diode BZT52C8V2 SOD-123 Package SMD Diode 0

Zener-diode BZT52C8V2 Klassificatie en kenmerkende curves:

Figuur1. Zenerdiode BZT52C8V2 Krachtverminderingskurve

Figuur 2. Zenerdiode BZT52C8V2 Typische verbindingscapaciteit

Figuur3. Zenerdiode BZT52C8V2 Typische Zenerverdeling

Figuur4. Zenerdiode BZT52C8V2 Typische Zenerverdeling

Figuur5. Zenerdiode BZT52C8V2 Typische Zenerverdeling

SOD-123 Zenerdiode BZT52C8V2 (inches ((millimeter)):

Planar Die Construction Zener Diode BZT52C8V2 SOD-123 Package SMD Diode 6

SOD-123 Zenerdiode BZT52C8V2 Bestelgegevens:

Deelnummer van de Zenerdiode	Componentenpakket	Hoeveelheid	Verpakkingsoptie
BZT52C2V4~BZT52C75	SOD-123	10000 stuks	per 13" plastic spoel
BZT52C2V4~BZT52C75	SOD-123	3000 stuks	per 7" plastic spoel
