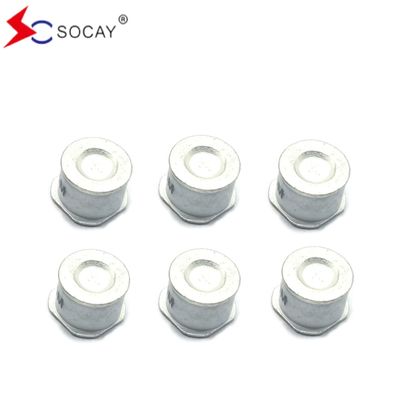

Blikstrachter Axial Leaded Ceramic Gas Discharge Tube 800V SC2E8-470MSMD GDT Elektronische component

Blikhouder Axial Leaded Ceramic Gas Discharge Tube 800V SC2E8-470MSMD GDT Elektronische component

DATABLAD:SC2E8_v91.1.pdf

Werkingsbeginsel van keramische gasontladingsbuis
Keramische gasontladingsbuizen zijn afgesloten met keramiek en bestaan uit twee of meer metalen elektroden met gaten aan de binnenkant, gevuld met inerte gassen argon en neon.ze zijn parallel op het circuit verbondenWanneer het apparaat niet werkt, is de weerstand zeer hoog en de gelijkwaardige capaciteit laag.Wanneer er een abnormale hartslag isWanneer de abnormale hoge spanning verdwijnt, wordt de interne weerstand onmiddellijk verlaagd na het bereiken van de werkspanningswaarde en wordt de stroom vrijgegeven.het zal automatisch terugkeren naar de staat van hoge weerstand en het circuit zal normaal werken.

Voordelen van keramische gasontladingsbuizen:

1. Voor de breuk (geleiding) is het gelijk aan een open circuit, met een grote weerstand en geen of zeer kleine lekstroom;

2Na storing (geleiding) is het gelijk aan een kortsluiting, die een grote stroom kan doorsturen met een zeer kleine spanningsdaling;

3De capaciteit van de pulsstroom (piekstroom) is zeer groot; 2,5 kA~100 kA;

4Het heeft twee-richtings symmetrie kenmerken.

5De capaciteitswaarde is zeer klein, minder dan 3 pF.

Nadelen van keramische gasontladingsbuizen:

1De reactietijd is over het algemeen 0,2 ~ 0,3 μs (200 ~ 300 ns), en de snelste is ongeveer 0,1 μs (100 ns).Voordat het wordt ingeschakeld, zal er een scherpe pulsen met grotere amplitudes lekken door en hebben geen beschermend effect;

2De breukspanning heeft een slechte consistentie en een grote verspreiding, over het algemeen ± 20%;

3De breukspanning heeft slechts een paar specifieke waarden;

Selectie van keramische gasontladingsbuizen:

1. Onder snelle impulsinslag duurt de gas-ionisatie van de keramische gasontladingsbuis een bepaalde tijd (in het algemeen 0,2 tot 0,3 μs, de snelste is ongeveer 0,1 μs),Dus een scherpe pols met een hogere amplitude zal lekken naar de achterkant gaanOm deze scherpe puls te onderdrukken, zijn er verschillende methoden: a. een condensator of varistor parallel aan de ontladingsbuis aansluiten; b. een condensator of varistor parallel aan de ontladingsbuis aansluiten.Sluit een inductor in serie na de ontladingsbuis of laat een transmissielijn van de juiste lengte om de scherpe puls te dempen tot een lagere waarde. niveau; c. Een twee-niveaus beschermingscircuit aannemen, met de ontladingsbuis als eerste niveau en de TVS-buis of halfgeleideroverspanningsbeschermer als tweede niveau.De twee niveaus zijn geïsoleerd door weerstanden., inductoren of zelfherstellende zekers.

2. Selectie van gelijkstroomonderbrekingsspanning Vsdc: de minimale waarde van gelijkstroomonderbrekingsspanning Vsdc moet groter zijn dan 1,2 maal de hoogst mogelijke piekspanning van de voedingsvoorziening of de hoogste signaalspanning.

3. Selectie van de impulsontladingsstroom: De selectie moet gebaseerd zijn op de maximale overspanningsstroom die op de lijn kan verschijnen of de maximale overspanningsstroom die bescherming nodig heeft.De impulsontladingsstroom van de ontladingsbuis moet worden berekend op basis van de nominale impulsontladingsstroom (of de helft van de enkele impulsontladingsstroom).

4Keramische gasontladingsbuizen worden doorgaans niet parallel gebruikt vanwege de grote fout in de breukspanning.

5. Na stroomprobleem: Om ervoor te zorgen dat de ontladingsbuis de boog na het instorten van de slag normaal kan doven,in plaatsen waar afstroom kan optreden (zoals in actieve circuits), kan een varistor of een zelfherstellende zekerheid in serie aan de ontladingsbuis worden aangesloten.

Toepassing

industriële stroomvoorziening, communicatie-stroomvoorziening, omvormerstroomvoorziening, UPS-stroomvoorziening, geregelde stroomvoorziening, aandrijflijn, schakelstroomvoorziening, stroommodule,Isolator, omvormer, medische apparatuur,
