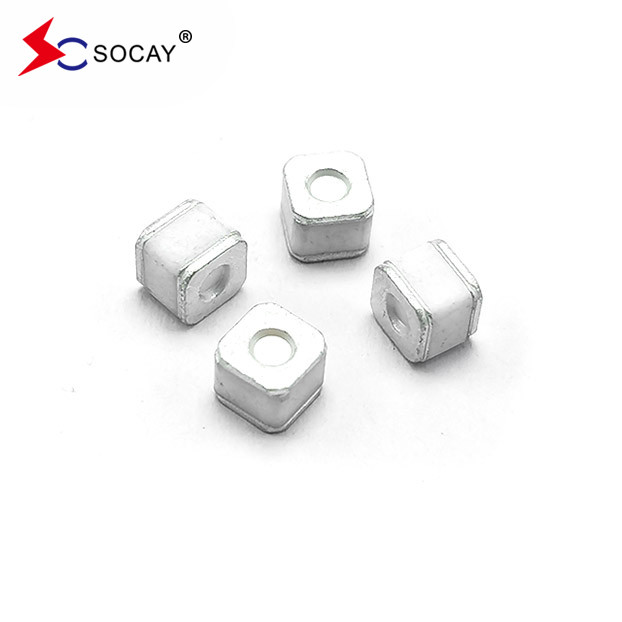

SOCAY Gasontladingsbuis overspanningsbeschermer SC2E5-90LSMD Oppervlaktebevestiging GDT

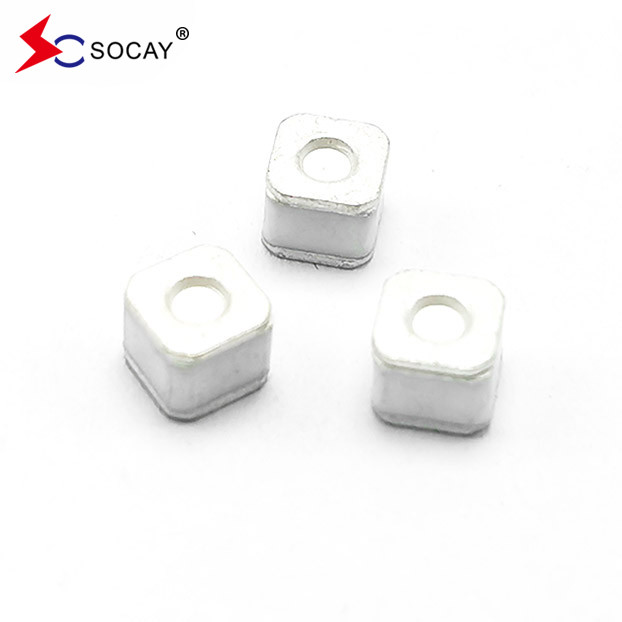

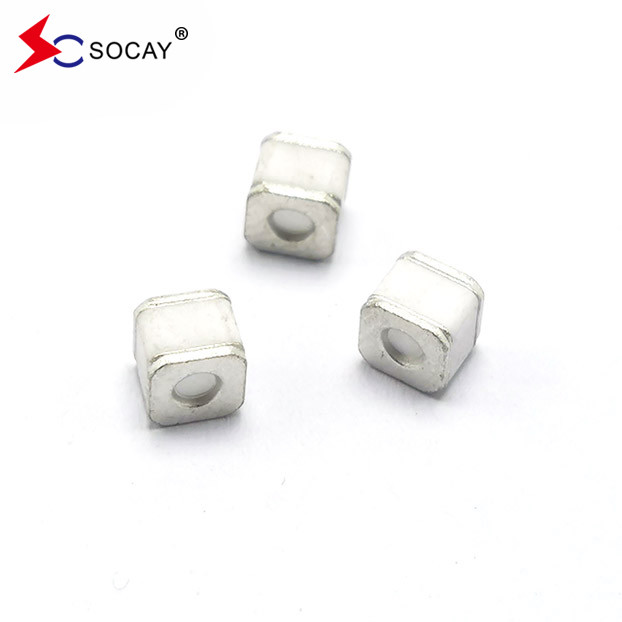

SOCAY Gasontladingsbuis overspanningsbeschermer SC2E5-90LSMD, op het oppervlak gemonteerd GDT

DATABLAD:SC2E5-SMD_v2110.1.pdf




I:Over de gasontladingsbuis

Gasontladingsbuis, de volledige naam van keramische gasontladingsbuis, Engels Gasontladingsbuis, vaak vervangen door de afkorting GDT, is een gat-type overspanningsbeschermingsapparaat,die veel wordt gebruikt in de bliksembescherming van communicatiesystemenOntladingsbuizen worden vaak gebruikt in de eerste of de eerste twee fasen van multi-level beschermingscircuits om bliksem onmiddellijke overstroom te ontlasten en overspanning te beperken.Aangezien de isolatieweerstand tussen de elektroden van de ontladingsbuis zeer groot is en de parasitaire capaciteit zeer klein isDe bescherming tegen bliksem van signaallijnen heeft duidelijke voordelen.De belangrijkste tekortkomingen van de beschermende eigenschappen van de ontladingsbuis zijn dat de tijdsvertraging van de ontlading groot is., is de actiegevoeligheid niet ideaal en is het moeilijk om bliksemgolven met een grote stijgende steilheid effectief te onderdrukken.Er is een continu-stroomprobleem in de bliksembescherming van het stroomvoorzieningssysteem.



II:Hoofdbestanddelen

Porseleinen buispoeder, elektrode, elektroneninert gas, enz.

Kenmerken:

• Niet-radioactief
• RoHS-conform
• Laag invoegverlies
• Uitstekende reactie op snel stijgende transiënten
• Ultra lage capaciteit

• 5KA-overspanningsvermogen getest met 8/20μs-puls zoals gedefinieerd in IEC 61000-4-5

Indeling van keramische gasontladingsbuizen
1Volgens het aantal elektroden worden de meest gebruikte gasontladingsbuizen onderverdeeld in diodeontladingsbuizen en triodeontladingsbuizen.dus ze worden keramische ontladingsbuizen genoemd.
2De meest gebruikte gasontladingsbuizen zijn naar grootte onderverdeeld in chipontladingsbuizen en plug-inontladingsbuizen.
3Volgens de productpulsspanning worden de meest gebruikte gasontladingsbuizen onderverdeeld in conventionele pulsontladingsbuizen en lage pulsontladingsbuizen.

Werkingsbeginsel van keramische gasontladingsbuis
Keramische gasontladingsbuizen zijn afgesloten met keramiek en bestaan uit twee of meer metalen elektroden met gaten in de binnenkant, gevuld met inerte gassen argon en neon.ze zijn parallel op het circuit verbondenWanneer het apparaat niet werkt, is de weerstand zeer hoog en de gelijkwaardige capaciteit laag.Wanneer er een abnormale hartslag isDe interne weerstand daalt onmiddellijk na het bereiken van de bedrijfsspanningswaarde en de stroom wordt vrijgegeven.het zal automatisch terugkeren naar de hoge weerstand staat en het circuit zal normaal werken.

Voordelen van keramische gasontladingsbuizen
1. Voor de breuk (geleiding) is het gelijk aan een open circuit, met een grote weerstand en geen of zeer kleine lekstroom;
2Na storing (geleiding) is het gelijk aan een kortsluiting, die een grote stroom kan doorsturen met een zeer kleine spanningsdaling;
3De capaciteit van de pulsstroom (piekstroom) is zeer groot; 2,5 kA~100 kA;
4Het heeft twee-richtings symmetrie kenmerken.
5De capaciteitswaarde is zeer klein, minder dan 3 pF.
