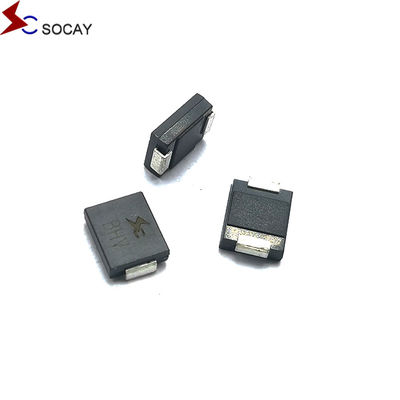

Socay TVS Bidirectionele TVS Diodes 8.0SMDJ SMC 22V 8000W Oppervlakte Mount Transient Voltage Suppressor

Socay TVS Bidirectionele TVS Diodes 8.0SMDJ SMC 22V 8000W Oppervlakte Mount Transient Voltage Suppressor

DATABLAD:8.0SMDJ_v2107.1.pdf

Selectiemethode

1Om het product van de klant, de werkspanning, de toepassingspoort en het vereiste beschermingsniveau te bepalen, moet de VRWM

2.waarde groter is dan of gelijk aan de normale werkspanning van het circuit van de klant,ervoor zorgen dat de VRWM-waarde van het apparaat groter is dan of gelijk is aan de normale werkspanning van het schakel van de klant;.

3.Het is ook belangrijk ervoor te zorgen dat de VC-waarde (klemspanning) kleiner is dan of gelijk is aan de maximale spanning voor de back-endchip.

4.Op basis van de toepassingspoort en het beschermingsniveau, selecteer het juiste pakket en de vermogensklasse.

8.0SMDJ22CA Beschrijving:

De 8.0SMDJ-serie is ontworpen voor de bescherming van gevoelige elektronische apparatuur tegen spanningswisselingen als gevolg van bliksem en andere spanningswisselingen.

8.0SMDJ22CA Kenmerken:

• Lage lekkage.
• met een breedte van niet meer dan 50 mm
• Uni en bidirectionele eenheid
• Uitstekend vermogen om te onderdrukken.
• Snelle reactietijd
• RoHS-naleving
• Het apparaat heeft een piekvermogen van 8000 W bij gebruik van een golfvorm van 10 × 1000 μs met een herhalingspercentage (werkcyclus) van 0,01%.

8.0SMDJ22CA Toepassingen:

TVS-apparaten zijn geschikt voor de bescherming van I/O-interfaces, VCC-bussen en andere kwetsbare schakelingen die worden gebruikt in telecom-, computer-, industriële en consumentenelektronische toepassingen.
