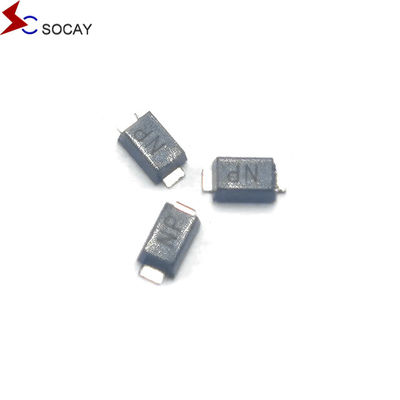

Socay TVS Diodes 200W Bi-directionele SMF-serie Oppervlakte Mount Transiente Spanningsdempers

Socay TVS Diodes 200W Bi-directionele SMF-serie Oppervlakte Mount Transiente Spanningsdempers

DATABLAD:SMF Series_v2211.1.pdf

Beschrijving:

The SMF series of transient voltage suppressors are designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal equipment use.

Kenmerken:

• Compatibel met het industriële standaardpakket SOD-123
• Voor toepassingen op het oppervlak om de ruimte op het bord te optimaliseren
• Lage lekkage
• Uni en bidirectionele eenheid
• met een breedte van niet meer dan 50 mm
• Laag inductans
• Uitstekende klemvermogen
• 200 W Piekvermogen bij 10 × 1000μs golfvorm Herhalingssnelheid (werkcyclus):0.01%
• Snelle reactietijd: meestal minder dan 1,0 s van 0 volt tot VBR min
• Hoogtemperatuursoldering: 260°C/40 seconden bij de eindpunten
• Typische maximale temperatuurcoëfficiënt ΔVBR = 0,1% × VBR@25°C×ΔT
• Plastic verpakking heeft Underwriters Laboratory ontvlambaarheid 94V-0
• Matte tin­loodvrij
• Halogeenvrij en RoHS-conform
• Typische storingsmodus is kort van over-gespecificeerde spanning of stroom
• De test op de snor wordt uitgevoerd op basis van JEDEC JESD201A per tabel 4a en 4c.
• IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)
• ESD-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-2 (IEC801-2)
• EFT-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-4 (IEC801-4)

Toepassingen:

TVS-apparaten zijn ideaal voor het beschermen van I/O-interfaces, VCC-bussen en andere kwetsbare circuits die worden gebruikt in telecommunicatie, consumentenelektronica, computers en industriële toepassingen.
