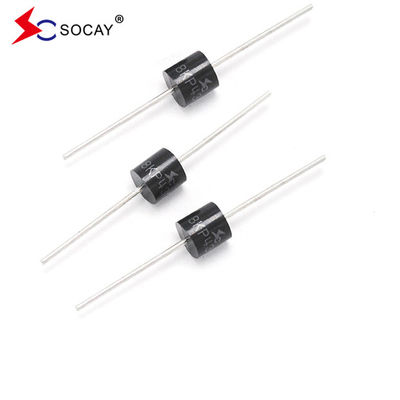

SOCAY 5000W 5KP-serie TVS-dioden voor circuitbescherming Axial lead transient voltage suppressor

250pcs
MOQ
negotiable
Prijs
SOCAY 5000W 5KP-serie TVS-dioden voor circuitbescherming Axial lead transient voltage suppressor
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
omgekeerd afstand houdenvoltage: 78.0V
Afbrekingsspanning @It (min.): 86.70V
Afbraakspanning@It (max.): 95.80V
Teststroom: 1mA
Maximale klemspanning @Ipp: 126.0V
Maximum Piekimpulsstroom: 39.68A
Maximale omgekeerde lekkage@Vrwm: 5 μA
Markeren:

5000 W TVS-dioden

,

TVS-dioden van de 5KP-serie
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: UL,REACH,RoHS,ISO
Modelnummer: 5KP78A 5KP78CA
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

SOCAY 5000W 5KP-serie TVS-diode voor circuitbescherming Axial lead transient voltage suppressor


DATABLAD:5KP.pdf


5KP78A 5KP78CA Een korte inleiding:

The 5KP series is designed for the protection of sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can be harmful to the equipment itself.

Deelnummer

Achteruit

Stand-Off

Spanning VRWM (V)

Verdeling

SpanningVBR (V) @ IkT

Test

Stroom

Ik...T

(mA)

Maximaal

Klemmen

Spanning VC (V) @ IkPP

Maximaal

Hoogte Puls

Stroom

Ik...PP(A)

Maximaal

Achteruit

LeckageIk...R (μEen) @VRWM
Uni Bi   Min. Maximaal
5KP5.0A 5KP5.0CA 5.0 6.40 7.00 10 9.2 543.48 800
5KP6.0A 5KP6.0CA 6.0 6.67 7.37 10 10.3 485.44 800
5KP6.5A 5KP6.5CA 6.5 7.22 7.89 10 11.2 446.43 500
5KP7.0A 5KP7.0CA 7.0 7.78 8.60 10 12.0 416.67 200
5KP7.5A 5KP7.5CA 7.5 8.33 9.21 1 12.9 416.67 200
5KP8.0A 5KP8.0CA 8.0 8.89 9.83 1 13.6 367.65 50
5KP8.5A 5KP8.5ACA 8.5 9.44 10.40 1 14.4 347.22 20
5KP9.0A 5KP9.0CA 9.0 10.00 11.10 1 15.4 324.68 10
5KP10A 5KP10CA 10.0 11.10 12.30 1 17.0 294.12 5
5KP11A 5KP11CA 11.0 12.20 13.50 1 18.2 274.73 5
5KP12A 5KP12CA 12.0 13.30 14.70 1 19.9 251.26 5
5KP13A 5KP13CA 13.0 14.40 15.90 1 21.5 232.56 5
5KP14A 5KP14CA 14.0 15.60 17.20 1 23.2 215.52 5
5KP15A 5KP15CA 15.0 16.70 18.50 1 24.4 204.92 5
5KP16A 5KP16CA 16.0 17.80 19.70 1 26.0 192.31 5
5KP17A 5KP17CA 17.0 18.90 20.90 1 27.6 181.16 5
5KP18A 5KP18CA 18.0 20.00 22.10 1 29.2 171.23

5
5KP19A 5KP19CA 19.0 21.10 23.30 1 30.8 162.44 5
5KP20A 5KP20CA 20.0 22.20 24.50 1 32.4 154.32 5
5KP22A 5KP22CA 22.0 24.40 26.90 1 35.5 140.85 5
5KP24A 5KP24CA 24.0 26.70 29.50 1 38.9 128.53 5
5KP26A 5KP26CA 26.0 28.90 31.90 1 42.1 118.76 5
5KP28A 5KP28CA 28.0 31.10 34.40 1 45.4 110.13 5
5KP30A 5KP30CA 30.0 33.30 36.80 1 48.4 103.31 5
5KP33A 5KP33CA 33.0 36.70 40.60 1 53.3 93.81 5
5KP36A 5KP36CA 36.0 40.00 44.20 1 58.1 86.06 5
5KP40A 5KP40CA 40.0 44.40 49.10 1 64.5 77.52 5
5KP43A 5KP43CA 43.0

47.80

 52.80 1 69.4 72.05 5
5KP45A 5KP45CA 45.0 50.00 55.30 1 72.7 68.78 5
5KP48A 5KP48CA 48.0 53.30 58.90 1 77.4 64.60 5
5KP51A 5KP51CA 51.0 56.70 62.70 1 82.4 60.68 5
5KP54A 5KP54CA 54.0 60.00 66.30 1 87.1 57.41 5
5KP58A 5KP58CA 58.0 64.40 71.20 1 93.6 53.42 5
5KP60A 5KP60CA 60.0 66.70 73.70 1 96.8 51.65 5
5KP64A 5KP64CA 64.0 71.10 78.60 1 103.0 48.54 5
5KP70A 5KP70CA 70.0 77.80 86.00 1 113.0 44.25 5
5KP75A 5KP75CA 75.0 83.30 92.10 1 121.0 41.32 5
5KP78A 5KP78CA 78.0 86.70 95.80 1 126.0 39.68 5
5KP80A 5KP80CA 80.0 88.80 97.60 1 129.6 38.58 5
5KP85A 5KP85CA 85.0 94.40 104.00 1 137.0 36.50 5




5KP78A 5KP78CA Kenmerkend:





u Lage lekkage

u Eenrichtingsverkeer en tweerichtingsverkeer

u Uitstekende sluitbaarheid

u Snelle reactie en reactie

u RoHS-conform en halogeenvrij

u Typische IR van minder dan 5 μA boven 12 V.

u Matt Tin Loodvrij

u P600 verpakte glazen gepassiveerde chipknooppunten

U Hoogtemperatuurlossen: 260°C/40 seconden op klemmen

u 5000W Piekvermogen met 10 × 1000μs golfvorm Werkcyclus: 0,01%

u Typische maximale temperatuurcoëfficiënt ΔVBR = 0,1% ×VBR@25°C× ΔT

u Snelle reactietijd: meestal minder dan 1,0 ps van 0 volt tot VBR min.
u Plastic verpakking heeft Underwriters Laboratory ontvlambaarheid 94V-0
u Het meest voorkomende type storing is een kortsluiting als gevolg van overspanning of overstroom.
u De snorproef wordt uitgevoerd volgens JEDEC JESD201A tabellen 4a en 4c.
u IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)
uData-kabels ESD beschermd volgens IEC 61000-4-2
(IEC 801-2)
u EFT-bescherming van gegevenslijnen volgens IEC 61000-4-4
(IEC 801-4)




5KP78A 5KP78CAToepassing:

TVS-apparaten zijn ideaal voor de bescherming van I/O-interfaces, VCC-bussen en andere gevoelige schakelingen in industriële, computer-, telecommunicatie- en consumentenelektronica-toepassingen.

Parameter Symbool Waarde Eenheid
Spitspulsvermogen Dissipatie met een golfvorm van 10/1000μs (figuur 1) (opmerking 1), (opmerking 2) PPPM 5000 Watt
Piekpulsstroom met een golfvorm van 10/1000 μs. (Noot1, figuur 3) Ik...PP Zie volgende tabel Amperen
Energieverspilling op oneindige warmteafvoer bij TL= 75°C PM(AV) 8.0 Watt
Piek voorste golfstroom, 8,3 ms enkele halve sinusgolf (noot 3) Ik...FSM 500 Amperen
Maximale onmiddellijke voorste spanning bij 25A voor enkel eenrichtingsverkeer (noot 4) TF  3.5/5.0 Spanning
Operatieknooppunt en opslagtemperatuurbereik. TJ, TSTG -55 tot +150 °C

Vermelding:

1. niet-herhaaldelijke stroompuls, volgens figuur 3 en afgewaardeerd boven TA = 25°C volgens figuur 2.

2. gemonteerd op 5,0 mm x 5,0 mm (0,03 mm dikke) koperen pads aan elke terminal.

3. 8,3 ms enkelvoudige halfsinusoïdale of gelijkwaardige vierkante golf, werkcyclus = maximaal 4 pulsen/minute.

4. VF < 3,5 V voor VBR < 200 V en VF < 6,5 V voor VBR > 201 V.

SOCAY 5000W 5KP-serie TVS-dioden voor circuitbescherming Axial lead transient voltage suppressor 0

SOCAY 5000W 5KP-serie TVS-dioden voor circuitbescherming Axial lead transient voltage suppressor 1

SOCAY 5000W 5KP-serie TVS-dioden voor circuitbescherming Axial lead transient voltage suppressor 2
 SOCAY 5000W 5KP-serie TVS-dioden voor circuitbescherming Axial lead transient voltage suppressor 3


  • SOCAY is eigenaar van auteursrechten, handelsmerken, verschillende patenten, bedrijfsgeheimen en andere intellectuele eigendomsrechten.
  • SOCAY behoudt zich het recht voor om de hierin beschreven producten te allen tijde zonder voorafgaande kennisgeving te wijzigen.
  • SOCAY geeft geen verklaringen of garanties over de geschiktheid van haar producten voor enig doel en wijst alle aansprakelijkheid af.
  • De in het SOCAY-gegevensblad vermelde parameters kunnen van toepassing tot toepassing verschillen.Alle bedrijfsparameters moeten vóór gebruik door de technische deskundige van de klant worden gecontroleerd..
  • Alle verantwoordelijkheid en aansprakelijkheid voor niet-naleving van deze waarschuwing wordt geweigerd.
