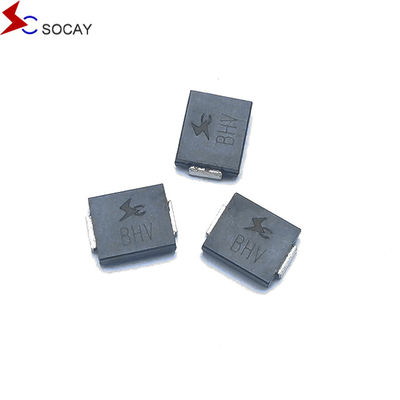

Socay TVS Fast Switching Diodes DO-214AB 8.0SMDJ 8000W 14V Surface Mount Transient Voltage Suppressor
DATABLAD:8.0SMDJ_v2107.1.pdf
| Gewicht |
00,007 ounce, 0,21 gram |
| |
|
| Geval |
JEDEC DO-214AB Gevormd kunststof over glas gepassiveerde verbinding |
| |
|
| Polariteit |
Kleurband betekent kathode behalve Bipolair |
| |
|
| Terminal |
Matte met tin beklede leidingen, soldeerbaar volgens JESD22-B102D |
Selectiemethode
1Om het product van de klant, de werkspanning, de toepassingspoort en het vereiste beschermingsniveau te bepalen.
2.De VRWM-waarde van het apparaat moet groter zijn dan of gelijk zijn aan de normale werkspanning in het circuit van de klant.
3.Zorg ervoor dat de VC-waarde (klemspanning) lager is dan de maximale spanning voor de back-endchip.
4.Kies het juiste apparaatpakket en de juiste kracht op basis van de toepassingspoort en het beschermingsniveau.
Beschrijving:
De 8.0SMDJ-serie is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere tijdelijke spanningsgebeurtenissen veroorzaakte spanningsovergangen.
| Deelnummer |
Markering |
Achteruit
Stand-Off
Spanning VRWM (V)
|
Verdeling
Spanning VBR (V)
@IT
|
Test
Stroom
IT (mA)
|
Maximaal
Klemmen
Spanning VC @IPP (V)
|
Maximaal
Hoogte
Puls
Huidige IPP (A)
|
Maximaal
Achteruit
IR-lekkage
@VRWM (μA)
|
| Uni |
Bi |
Uni |
Bi |
Min. |
Maximaal |
| 8.0SMDJ14A |
8.0SMDJ14CA |
8PEG |
8BEG |
14 |
15.60 |
17.20 |
10 |
23.2 |
348.28 |
200 |
| 8.0SMDJ15A |
8.0SMDJ15CA |
8PEK |
8BEK |
15 |
16.70 |
18.50 |
1 |
24.4 |
331.15 |
100 |
| 8.0SMDJ16A |
8.0SMDJ16CA |
8PEM |
8BEM |
16 |
17.80 |
19.70 |
1 |
26.0 |
310.77 |
50 |
| 8.0SMDJ17A |
8.0SMDJ17CA |
8PEP |
8BEP |
17 |
18.90 |
20.90 |
1 |
27.6 |
292.75 |
20 |
| 8.0SMDJ18A |
8.0SMDJ18CA |
8PER |
8BER |
18 |
20.00 |
22.10 |
1 |
29.2 |
276.71 |
10 |
| 8.0SMDJ19A |
8.0SMDJ19CA |
8PET |
8BET |
19 |
21.10 |
23.30 |
1 |
30.8 |
262.51 |
10 |
| 8.0SMDJ20A |
8.0SMDJ20CA |
8PEV |
8BEV |
20 |
22.20 |
24.50 |
1 |
32.4 |
249.38 |
5 |
| 8.0SMDJ22A |
8.0SMDJ22CA |
8PEX |
8BEX |
22 |
24.40 |
26.90 |
1 |
35.5 |
227.61 |
5 |
Kenmerken:
- met een breedte van niet meer dan 15 mm
- Lage lekkage
- Uni en bidirectionele eenheid
- Uitstekende klemvermogen
- 8000 W Piekvermogen bij 10 × 1000μs golfvormHerhalingssnelheid (werkcyclus):0.01%
- Zeer snelle responstijd
- RoHS-conform
Toepassingen:
TVS-apparaten zijn ideaal voor de bescherming van I/O-interfaces, VCC-bussen en andere kwetsbare schakelingen die worden gebruikt in telecom-, computer-, industriële en consumentenelektronische toepassingen.
| Maximale sterkte (TA=25°C, tenzij anders vermeld) |
| |
| Parameter |
Symbool |
Waarde |
Eenheid |
| Spitspulsvermogen Dissipatie met een golfvorm van 10/1000μs (figuur 1) (opmerking 1), (opmerking 2) |
PPPM |
8000 |
Watt |
| Piekpulsstroom met een golfvorm van 10/1000 μs. (Noot1, figuur 3) |
Ik...PP |
Zie volgende tabel |
Amperen |
| Energieverspilling op oneindige warmteafvoer bij TL= 75°C |
PM (((AV) |
6.5 |
Watt |
| Piek voorwaartsgolfstroom, 8,3 ms enkele halve sinusgolf (noot 3) |
Ik...FSM |
300 |
Amperen |
| Maximale onmiddellijke voorste spanning bij 25 A voor enkel eenrichtingsverkeer (noot 4) |
VF |
3.5/5.0 |
Spanning |
| Operatieknooppunt en opslagtemperatuurbereik. |
TJ, TSTG |
-55 tot +150 |
°C |
|
Vermelding:
1. niet-herhalende stroompuls, per figuur 3 en afgebroken boven TEen= 25°C per figuur 2.
2. gemonteerd op 5,0 mm x 5,0 mm (0,03 mm dikke) koperen pads aan elke terminal.
3. 8,3 ms enkelvoudige halve sinusgolf of gelijkwaardige vierkantgolf, werkcyclus = maximaal 4 pulsen per minuut.
4. VF< 3,5 V voor VBR< 200V en VF< 6,5 V voor VBR> 201 V.
|
Veelgestelde vragen
Q1. Mag ik een steekproef bestellen?
A: Ja, we verwelkomen monsterorders om de kwaliteit te testen en te controleren.
Wat is de doorlooptijd?
A: Voor de productie van monsters is 1 dag nodig, terwijl voor de massaproductie 1-2 weken nodig is voor bestelhoeveelheden die hoger zijn
Q3. Heb je een MOQ?
A: MOQ is afhankelijk van het type product, 1pc is beschikbaar voor het controleren van monsters
V4. Hoe worden de goederen verzonden en wat is de geschatte levertijd?
A: We gebruiken meestal DHL, UPS, FedEx of TNT voor verzending, met een geschatte levertijd van 3-5 dagen.
Q5. Hoe kan ik een bestelling doorvoeren?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt de klant de monsters en plaatst hij een borg voor de formele bestelling.
Ten vierde regelen wij de productie.
V6: Biedt u een garantie voor uw producten?
A: Ja, we bieden 2-5 jaar garantie op al onze producten.
