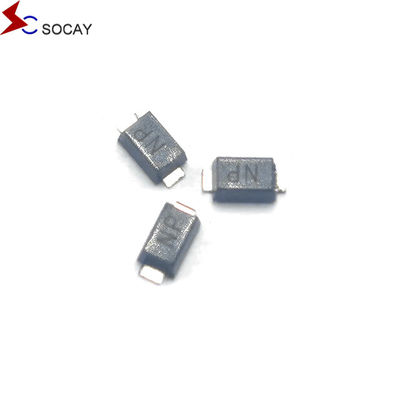

Socay TVS Diodes SMF Serie SOD-123 78CA Circuit Protection Diodes 78V 220W Transient Voltage Suppressors

Socay TVS Diodes SMF Serie SOD-123 78CA Circuit Protection Diodes 78V 220W Oppervlakte Mount Transient Voltage Suppressors

DATABLAD:SMF Series_v2211.1.pdf



SMF78CA Beschrijving:
De SMF-serie Transient Voltage Suppressors is een halfgeleiderapparaat met spanningsstroomabsorptie, de reactietijd is extreem snel, tot sub-nanoseconde niveau,Dus als het circuit een snelle schok van hoge energie krijgt, kan het deze energie onderdrukken., door de ogenblikkelijke hoogspanningsclampen van het circuit te absorberen, is het eindresultaat de bescherming van de achterliggende apparatuur of circuit.




SMF78CA Specificiteit:

• Laag lekkagepercentage
• Een- en tweerichtingseenheid
• van glas met een breedte van niet meer dan 50 mm
• Lage inductiviteit
• Uitstekende grip en besturing
• Matt Tin - Loodvrij
• RoHS-conform en halogeenvrij
• Compatibel met het industriële standaardpakket SOD-123 - SOD-123
• ontworpen voor het optimaliseren van de plaatruimte in oppervlakte-gebouwde toepassingen
• 200W Piekvermogen bij 10 × 1000μs golfvorm Herhalingsgraad (Duty Cycle): 0,01% Duty Cycle
• Snelle reactie: meestal minder dan 1,0 s van 0V tot VBRmin
• Hoogtemperatuursoldering: 260°C/40 seconden op klemmen
• Typische maximale temperatuurcoëfficiënt ΔVBR = 0,1% × VBR@25°C×ΔT
• Plastic verpakkingen zijn ontvlambaar 94V-0 door het Underwriters Laboratory.
• Een typische storingsmodus is kortsluiting als gevolg van overspanning of overstroom.
• De test met de snor wordt uitgevoerd volgens JEDEC JESD201A tabellen 4a en 4c.
• IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)
• IEC 61000-4-2 (IEC801-2) ESD-bescherming van gegevenslijnen
• IEC 61000-4-4 (IEC801-4) EFT gegevenslijnbescherming


SMF78CA Toepassingen:
TVS-apparaten zijn geschikt voor de beveiliging van I/O-interfaces, VCC-bussen en andere beveiligingscircuits die worden gebruikt in telecommunicatie, computer, consumenten,en industriële toepassingen die gevoelig zijn voor aanvallen.
