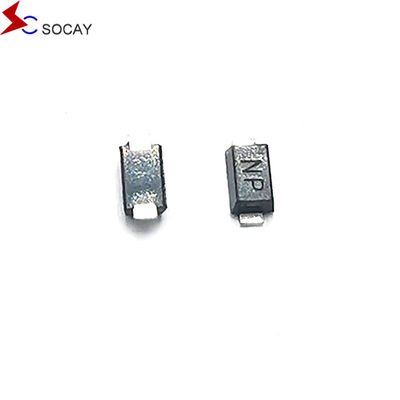

Socay TVS Diodes SMF Serie 5V 220W SOD-123 Oppervlakte Mount Transient Voltage Suppressors

Socay TVS Diodes SMF Serie 5V 220W SOD-123 Oppervlakte Mount Transient Voltage Suppressors

DATABLAD:SMF Series_v2211.1.pdf

SMF5.0A Beschrijving:

The SMF Series Transient Voltage Suppressors are designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal use of the equipment.

SMF5.0A Specificiteit:

• Lage lekkage
• Een- en tweerichtingseenheid
• met een breedte van niet meer dan 50 mm
• Laag inductans
• Uitstekend vermogen om te knijpen
• Matt Tin Loodvrij
• RoHS-conform en halogeenvrij
• Compatibel met SOD-123 industrieel standaardpakket
• Voor het optimaliseren van de plaatruimte in toepassingen voor oppervlaktebevestiging
• 200 W Piekvermogen bij 10 × 1000μs golfvorm Herhalingssnelheid (werkcyclus):0.01%
• Snelle reactietijd: meestal minder dan 1,0 s van 0 volt tot VBR min
• Hoogtemperatuursoldering: 260°C/40 seconden bij de eindpunten
• Typische maximale temperatuurcoëfficiënt ΔVBR = 0,1% × VBR@25°C×ΔT
• Plastic verpakkingen hebben Underwriters Laboratory ontvlambaarheid rating 94V-0
• Een typische storingsmodus is een kortsluiting als gevolg van overspanning of overstroom.
• De test met de snor wordt uitgevoerd volgens JEDEC JESD201A tabellen 4a en 4c.
• IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)
• IEC 61000-4-2 (IEC801-2) ESD-bescherming van gegevenslijnen
• IEC 61000-4-4 (IEC801-4) EFT gegevenslijnbescherming

SMF5.0A Toepassingen:

TVS-apparaten zijn ideaal voor de bescherming van I/O-interfaces, VCC-bussen en andere beveiligingscircuits die worden gebruikt in telecommunicatie-, computer-, consumenten- en industriële toepassingen die kwetsbaar zijn voor aanvallen.
