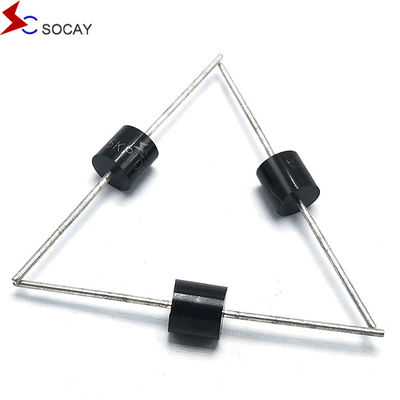

SOCAY 5000W Uni-directional 10V TVS Diode 5KP-serie Axial Lead Transient Voltage Suppressor

Achteruit

Stand-Off

Spanning V_RWM (V)

Verdeling

SpanningV_BR (V) @ Ik_T

Test

Stroom

Ik..._T

(mA)

Maximaal

Klemmen

Spanning V_C (V) @ Ik_PP

Maximaal

Hoogte Puls

Stroom

Ik..._PP(A)

Maximaal

Achteruit

LeckageIk..._R (μEen) @V_RWM

u Glasgepassiveerde chipverbinding in P600-verpakking

u Lage lekkage

U Uni en bidirectionele eenheid

u Uitstekende klembaarheid

u 5000W Piekvermogen met 10 × 1000μs golfvorm Werkcyclus: 0,01%

u Snel reageren en reageren

u RoHS-conform
u Snelle reactietijd: meestal minder dan 1,0ps van 0 Volt tot VBR min

u Typische IR van minder dan 5 μA boven 12 V.
u Hoogtemperatuursoldering: 260°C/40 seconden bij de eindpunten
u Typische maximale temperatuurcoëfficiënt ΔVBR = 0,1% ×VBR@25°C× ΔT
u Plastic verpakking heeft Underwriters Laboratory ontvlambaarheid 94V-0
u Matte tin­loodvrij
u Halogeenvrij en RoHS-conform
u Typische storingsmodus is kort van overgespecificeerde spanning of stroom
u De snortest wordt uitgevoerd op basis van JEDEC JESD201A per tabel 4a en 4c
u IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)
u ESD-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-2
(IEC 801-2)
u EFT-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-4
(IEC 801-4)

• SOCAY bezit de rechten op een aantal octrooien, handelsmerken, auteursrechten, bedrijfsgeheimen en andere intellectuele eigendommen.
• SOCAY behoudt zich het recht voor om wijzigingen aan te brengen zonder verdere kennisgeving aan producten.
• SOCAY verleent geen garanties, verklaringen of garanties met betrekking tot de geschiktheid van haar producten voor een bepaald doel en wijst elke aansprakelijkheid af.
• De parameters in de specificatie van het SOCAY-gegevensblad kunnen van toepassing tot toepassing verschillen en de werkelijke prestaties kunnen in de loop van de tijd variëren.Alle bedrijfsparameters moeten vóór toepassing door de technische deskundige van de klant worden gecontroleerd..
• Alle verantwoordelijkheden en aansprakelijkheden worden afgewezen indien niet wordt voldaan aan een van de punten van deze waarschuwing.
