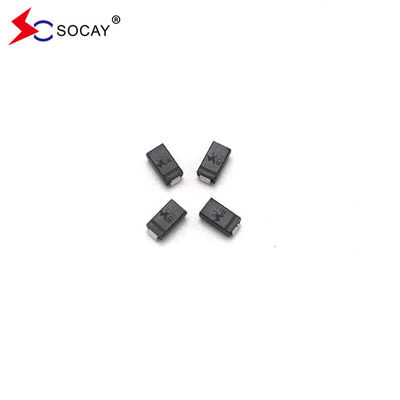

Socay TVS Diodes 400w 22V Oppervlakte Mount Transient Voltage Suppressors SMAJ22A SMC

Socay TVS Diodes 400w 22V Oppervlakte Mount Transient Voltage Suppressors SMAJ22A SMC

DATABLAD:SMAJ_v2207.1.pdf

Een korte inleiding:

De SMAJ-serie is ontworpen voor de bescherming van elektronische apparatuur tegen spanningswisselingen als gevolg van bliksem en andere spanningswisselingen.

Toepassing:

TVS-apparaten zijn perfect voor het beveiligen van I/O-interfaces, VCC-bussen en andere kwetsbare circuits die worden gebruikt in telecom-, computer-, industriële en consumenten-elektronica-toepassingen.

 Vermelding:

1.1Het achtervoegsel "A" betekent een tolerantietoestand van 5%.

2.2 Na het onderdeelnummer wordt het achtervoegsel "CA" toegevoegd om tweerichtingsapparatuur aan te geven.

3.3.Voor tweerichtingsapparaten met V_Rvan 10 volt en minder, de I_RDe limiet is dubbel.

Kenmerken:

De verbinding is gepassiveerd met glas
Laag inductans

Lage lekkage
Uni en bidirectionele eenheid

De klemvermogen is uitstekend.

Geplatteerd met mat tin dat loodvrij is.
Halogeenvrij en RoHS-conform

Optimaliseren van de ruimte van de planken voor toepassingen op het oppervlak

De plastic verpakking heeft een ontvlambaarheid van 94V-0.

Over-specificatie van spanning of stroom is een veel voorkomende oorzaak van storing
De Whisker-test wordt uitgevoerd volgens JEDEC JESD201A, met name volgens de tabellen 4a en 4c.

Het apparaat heeft een piekvermogen van 400 W bij gebruik van een golfvormherhalingspercentage (werkcyclus) van 10 × 1000 μs van 0,01%.
Snelle reactietijd: meestal minder dan 1,0 s van 0 volt tot VBR min

"Technologie" voor het "ontwikkelen" of "ontwikkelen" van "technologieën" of "technologieën" voor het "ontwikkelen" of "ontwikkelen" van "technologieën" of "technologieën" voor "ontwikkeling", "ontwikkeling", "ontwikkeling", "ontwikkeling", "ontwikkeling", "ontwikkeling", "ontwikkeling", "ontwikkeling", "ontwikkeling", "ontwikkeling" of "ontwikkeling".
Opwarming bij hoge temperaturen: terminals moeten gedurende 40 seconden tot 260°C worden verwarmd.

IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)

Typische maximale temperatuurcoëfficiënt ΔVBR = 0,1% × VBR@25°C× ΔT

ESD-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-2 (IEC 801-2)

EFT-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-4 ((IEC801-4)

Vermelding:

1Gebruik een niet-herhalende stroompuls zoals aangegeven in figuur 3 en verlaag de temperatuur tot boven TA = 25°C zoals aangegeven in figuur 2. 2.

2.Het apparaat wordt op 5,0 mm x 5,0 mm (0,03 mm dikke) koperen pads op elke terminal gemonteerd.

3Het apparaat moet een enkele halve sinusgolf of gelijkwaardige vierkantgolf met een duur van 8,3 ms produceren. De werkcyclus mag niet meer dan 4 pulsen per minuut bedragen. Niet-noodzakelijke vulstoffen zijn verwijderd.

4.De voorste spanning (VF) moet kleiner zijn dan 3,5 V voor VBR-waarden onder 200 V en minder dan 6,5 V voor VBR-waarden boven 201 V. Alle eenheden en metrics moeten strikt worden nageleefd.
