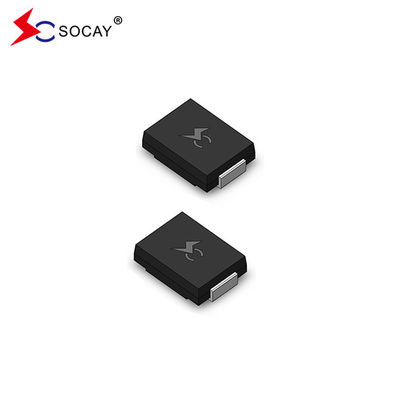

SMCJ78CA TVS Diodes SCOAY SMCJ ESD Oppervlakte-montage Transiente Spanningsonderdrukker

SMCJ78CA TVS Diodes SCOAY SMCJ ESD Oppervlakte-montage Transiente Spanningsonderdrukker

SMCJ78CA TVS-dioden DATABLAD:SMCJ_v2107.1.pdf

SMCJ78CA TVS-diode Beschrijving en toepassing:

De SMCJ-serie is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere tijdelijke spanningsgebeurtenissen veroorzaakte spanningsovergangen.

TVS-apparaten zijn ideaal voor de bescherming van I/O-interfaces, VCC-bussen en andere kwetsbare schakelingen die worden gebruikt in telecom-, computer-, industriële en consumentenelektronica.

Diode van de SMCJ78CA TVS:

• Voor toepassingen op het oppervlak, optimaliseer de ruimte op het bord.
• Lage lekkage
• Uni en bidirectionele eenheid
• Matte tin­loodvrij
• Halogeenvrij en RoHS-conform
• met een breedte van niet meer dan 50 mm
• Laag inductans
• Uitstekende klemvermogen

SMCJ78CA TVS Diode Profiel:

• Het apparaat heeft een piekvermogen van 1500 W bij een golfvormherhalingspercentage (werkcyclus) van 10 × 1000 μs van 0,01%.

• Het heeft een snelle responstijd, meestal minder dan 1,0ps van 0 Volt tot VBR min, en een typische IR van minder dan 5μA boven 12V.

• Het apparaat kan bestand zijn tegen hoogtemperatuuroplossen tot 260°C/40 seconden bij de eindpunten.

• De typische maximale temperatuurcoëfficiënt is ΔVBR = 0,1% × VBR@25°C× ΔT.

• De plastic verpakking is ingedeeld met Underwriters Laboratory ontvlambaarheid 94V-0.

• De typische storingsmodus treedt op wanneer de spanning of stroom te veel is gespecificeerd.
• Voor de test op snor, volgt de JEDEC-norm JESD201A, met name tabel
• IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)
• ESD-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-2 (IEC 801-2)
• EFT-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-4 ((IEC801-4)
