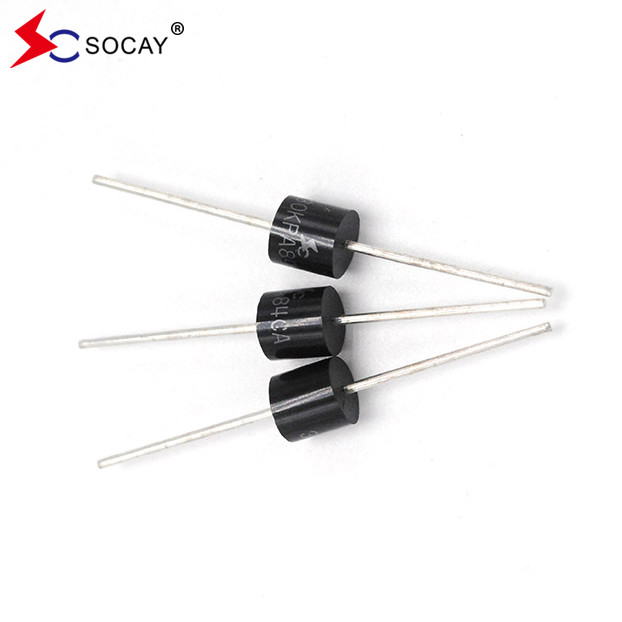

SOCAY 30KPA90CA 30000W TVS Diodes 30KP-serie gegevensblad voor medische apparatuur
DATABLAD:30KPA.pdf
Classificatie
DIP:D0-41,DO-15,DO-201,P600
SMD:SOD-123 (SMF),DO-214AC (SMA),DO-214AA (SMB),DO-214AB (SMC)
vermogen:200W~30000W
Reactietijd < 1 PS, met klemspanning, spanningsbeperkende element
Selectiemethoden
1Om het product van de klant, de werkspanning, de toepassingspoort, het beschermingsniveau te kennen.
2.VRWM-waarde (werkspanning) van het apparaat ≥ normale werking in het circuit van de klant
3.VC (clampspanning) waarde < maximale spanning voor de back-endchip
4.De verpakking en het vermogen van het apparaat moeten worden geselecteerd op basis van de toepassingspoort en het beschermingsniveau.
Beschrijving:
De 30KPA-serie is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere tijdelijke spanningsgebeurtenissen veroorzaakte spanningswisselingen.
| Deelnummer |
Achteruit
Stand-Off
Spanning
VRWM
(V)
|
Verdeling
SpanningVBR (V)
@ IkT
|
Test
Stroom
Ik...T
(mA)
|
Maximaal
Klemmen
Spanning VC @ IkPP
(V)
|
Maximaal
Hoogte
Puls
Stroom Ik...PP(A)
|
Maximaal
Achteruit
LeckageIk...R
@VRWM
(μEen)
|
| Uni |
Bi |
|
Min. |
|
|
|
|
| 30KPA28A |
30KPA28CA |
28 |
31.28 |
50 |
50.0 |
606.0 |
5000 |
| 30KPA30A |
30KPA30CA |
30 |
33.51 |
50 |
55.2 |
548.9 |
5000 |
| 30KPA33A |
30KPA33CA |
33 |
36.90 |
50 |
58.5 |
517.9 |
5000 |
| 30KPA36A |
30KPA36CA |
36 |
40.20 |
50 |
61.8 |
490.3 |
5000 |
| 30KPA39A |
30KPA39CA |
39 |
43.60 |
20 |
67.2 |
450.9 |
2000 |
| 30KPA42A |
30KPA42CA |
42 |
46.90 |
10 |
72.0 |
420.8 |
1000 |
| 30KPA43A |
30KPA43CA |
43 |
48.00 |
10 |
73.0 |
415.1 |
1000 |
| 30KPA45A |
30KPA45CA |
45 |
50.30 |
5 |
77.4 |
391.5 |
250 |
| 30KPA48A |
30KPA48CA |
48 |
53.60 |
5 |
81.6 |
371.3 |
150 |
| 30KPA51A |
30KPA51CA |
51 |
57.00 |
5 |
86.4 |
350.7 |
50 |
| 30KPA54A |
30KPA54CA |
54 |
60.30 |
5 |
91.4 |
331.5 |
20 |
| 30KPA58A |
30KPA58CA |
58 |
64.80 |
5 |
92.4 |
327.9 |
20 |
| 30KPA60A |
30KPA60CA |
60 |
67.00 |
5 |
102.0 |
297.1 |
15 |
| 30KPA64A |
30KPA64CA |
64 |
71.50 |
5 |
104.0 |
291.3 |
10 |
| 30KPA66A |
30KPA66CA |
66 |
73.70 |
5 |
107.0 |
283.2 |
2 |
| 30KPA70A |
30KPA70CA |
70 |
78.20 |
5 |
109.0 |
278.0 |
2 |
| 30KPA71A |
30KPA71CA |
71 |
79.30 |
5 |
111.5 |
271.7 |
2 |
| 30KPA72A |
30KPA72CA |
72 |
80.40 |
5 |
114.0 |
265.8 |
2 |
| 30KPA75A |
30KPA75CA |
75 |
83.80 |
5 |
119.4 |
253.8 |
2 |
| 30KPA78A |
30KPA78CA |
78 |
87.10 |
5 |
129.0 |
234.9 |
2 |
| 30KPA84A |
30KPA84CA |
84 |
93.80 |
5 |
139.2 |
217.7 |
2 |
| 30KPA90A |
30KPA90CA |
90 |
100.50 |
5 |
146.4 |
207.0 |
2 |
| 30KPA96A |
30KPA96CA |
96 |
107.20 |
5 |
156.0 |
194.2 |
2 |
| 30KPA102A |
30KPA102CA |
102 |
113.90 |
5 |
165.6 |
183.0 |
2 |
| 30KPA108A |
30KPA108CA |
108 |
120.60 |
5 |
175.2 |
172.9 |
2 |
| 30KPA120A |
30KPA120CA |
120 |
134.00 |
5 |
194.4 |
155.9 |
2 |
| 30KPA132A |
30KPA132CA |
132 |
147.40 |
5 |
213.0 |
142.3 |
2 |
| 30KPA144A |
30KPA144CA |
144 |
160.80 |
5 |
223.2 |
135.8 |
2 |
| 30KPA150A |
30KPA150CA |
150 |
167.60 |
5 |
233.4 |
129.8 |
2 |
| 30KPA156A |
30KPA156CA |
156 |
174.30 |
5 |
245.0 |
123.7 |
2 |
| 30KPA160A |
30KPA160CA |
160 |
178.70 |
5 |
252.6 |
120.0 |
2 |
| 30KPA168A |
30KPA168CA |
168 |
187.70 |
5 |
272.4 |
111.2 |
2 |
| 30KPA170A |
30KPA170CA |
170 |
189.90 |
5 |
275.0 |
110.2 |
2 |
| 30KPA180A |
30KPA180CA |
180 |
201.10 |
5 |
290.4 |
104.3 |
2 |
| 30KPA198A |
30KPA198CA |
198 |
221.20 |
5 |
319.8 |
94.7 |
2 |
| 30KPA216A |
30KPA216CA |
216 |
241.30 |
5 |
348.6 |
86.9 |
2 |
| 30KPA240A |
30KPA240CA |
240 |
268.10 |
5 |
387.0 |
78.3 |
2 |
| 30KPA258A |
30KPA258CA |
258 |
188.20 |
5 |
416.4 |
72.8 |
2 |
| 30KPA260A |
30KPA260CA |
260 |
290.40 |
5 |
416.0 |
72.8 |
2 |
| 30KPA270A |
30KPA270CA |
270 |
301.60 |
5 |
436.2 |
69.5 |
2 |
| 30KPA280A |
30KPA280CA |
280 |
312.80 |
5 |
464.0 |
65.3 |
2 |
| 30KPA288A |
30KPA288CA |
288 |
321.70 |
5 |
469.9 |
64.5 |
2 |
Toepassingen:
Bescherming van kleine stroomvoorzieningen, Schakelaars, POS-machines, bliksemarrers, intercoms van gebouwen, bewakingssystemen, parkeerkaarten
| Parameter |
Symbool |
Waarde |
Eenheid |
| Spitspulsvermogen Dissipatie met een golfvorm van 10/1000μs (figuur 1) (opmerking 1), (opmerking 2) |
PPPM |
30000 |
Watt |
| Piekpulsstroom met een golfvorm van 10/1000 μs. (Noot1, figuur 3) |
Ik...PP |
Zie volgende tabel |
Amperen |
| Energieverspilling op oneindige warmteafvoer bij TL= 75°C |
PM(AV) |
8.0 |
Watt |
| Piek voorwaartsgolfstroom, 8,3 ms enkele halve sinusgolf (noot 3) |
Ik...FSM |
500 |
Amperen |
| Operatieknooppunt en opslagtemperatuurbereik. |
TJ, TSTG |
-55 tot +150 |
°C |
|
Vermelding:
1. niet-herhalende stroompuls, per figuur 3 en afgebroken boven TEen= 25°C per figuur 2.
2. gemonteerd op 5,0 mm x 5,0 mm (0,03 mm dikke) koperen pads aan elke terminal.
3. 8,3 ms enkelvoudige halve sinusgolf of gelijkwaardige vierkantgolf, werkcyclus = maximaal 4 pulsen per minuut.
4. VF< 3,5 V voor VBR< 200V en VF< 6,5 V voor VBR> 201 V.
|
