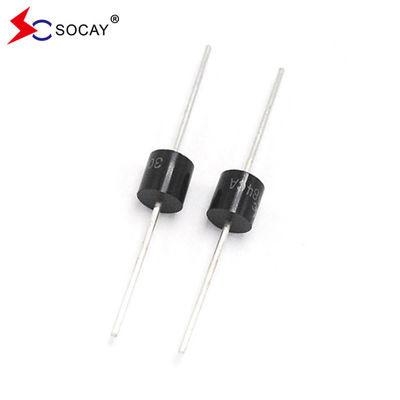

30KPA84CA TVS Dioden 30000W Transiente Spanningsonderdrukker Spanningsoverspanning Arrester Beschermer

Achteruit

Stand-Off

Spanning

V_RWM

(V)

Verdeling

SpanningV_BR (V)

@ Ik_T

Test

Stroom

Ik..._T

(mA)

Maximaal

Klemmen

Spanning V_C @ Ik_PP

(V)

Maximaal

Hoogte

Puls

Stroom Ik..._PP(A)

Maximaal

Achteruit

LeckageIk..._R

@V_RWM

(μEen)

u Glasgepassiveerde chipverbinding in P600-verpakking

u Lage lekkage

U Uni en bidirectionele eenheid

u Uitstekende klembaarheid

u 30000W Piekvermogen bij 10 × 1000μs golfvorm Herhalingssnelheid (werkcyclus):0.01%

u Snelle reactietijd: meestal minder dan 1,0 s van 0 volt tot V_BRMin.

U Typisch_Rminder dan 2 μA boven 73 V.

u Hoogtemperatuursoldering: 260°C/40 seconden bij de eindpunten

u Typische maximale temperatuurcoëfficiënt ΔV_BR= 0,1% × V_BR@25°C× ΔT

u Plastic verpakking heeft Underwriters Laboratory ontvlambaarheid 94V-0

u Matte tin­loodvrij

u Halogeenvrij en RoHS-conform

u Typische storingsmodus is kort van overgespecificeerde spanning of stroom

u De snortest wordt uitgevoerd op basis van JEDEC JESD201A per tabel 4a en 4c

u IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)

u ESD-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-2 (IEC801-2)

u EFT-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-4 (IEC801-4)

Vermelding:

1. niet-herhalende stroompuls, per figuur 3 en afgebroken boven T_Een= 25°C per figuur 2.

2. gemonteerd op 5,0 mm x 5,0 mm (0,03 mm dikke) koperen pads aan elke terminal.

3. 8,3 ms enkelvoudige halve sinusgolf of gelijkwaardige vierkantgolf, werkcyclus = maximaal 4 pulsen per minuut.

4. V_F< 3,5 V voor V_BR< 200V en V_F< 6,5 V voor V_BR> 201 V.

• SOCAY bezit de rechten op een aantal octrooien, handelsmerken, auteursrechten, bedrijfsgeheimen en andere intellectuele eigendommen.
• SOCAY behoudt zich het recht voor om wijzigingen aan te brengen zonder verdere kennisgeving aan producten.
• SOCAY verleent geen garanties, verklaringen of garanties met betrekking tot de geschiktheid van haar producten voor een bepaald doel en wijst elke aansprakelijkheid af.
• De parameters in de specificatie van het SOCAY-gegevensblad kunnen van toepassing tot toepassing verschillen en de werkelijke prestaties kunnen in de loop van de tijd variëren.Alle bedrijfsparameters moeten vóór toepassing door de technische deskundige van de klant worden gecontroleerd..
• Alle verantwoordelijkheden en aansprakelijkheden worden afgewezen indien niet wordt voldaan aan een van de punten van deze waarschuwing.
