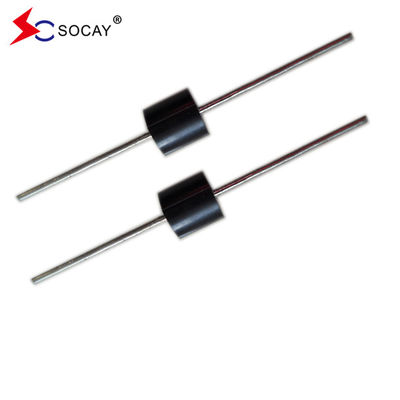

30KPA45C Hoogspannings-tv's Diode 30000W R6 P600 Pakket TVS-component

250pcs
MOQ
negotiable
Prijs
30KPA45C Hoogspannings-tv's Diode 30000W R6 P600 Pakket TVS-component
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Productnaam: TVS-dioden
Pakkettype: R6/P600
VWm: 30.0V
Vbr@It (min.): 33.51V
Het is: 50mA
Vc@Ipp: 55.2V
Ipp: 548.9A
Verwijderde gegevens: 5000 μA
Functie: Passieve Componenten
Markeren:

Hoogspannings-tv's Diode 30000W

,

30KPA45C Hoogspannings-tv's Diode

,

30000W TVS-component
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: UL,REACH,RoHS,ISO
Modelnummer: 30KPA45CA
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Het vastbinden
Levertijd: met 10 werkdagen
Productomschrijving

30KPA45C TV's Diode 30000W R6 P600 pakket Hoogspanning



DATABLAD:30KPA.pdf



Beschrijving:

De 30KPA-serie is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere tijdelijke spanningsgebeurtenissen veroorzaakte spanningswisselingen.



Transitorische onderdrukkende diode TVS Selectie methoden



1Om het product van de klant, de werkspanning, de toepassingspoort, het beschermingsniveau te kennen.

2.VRWM-waarde (werkspanning) van het apparaat ≥ normale werking in het circuit van de klant

3.VC (clampspanning) waarde < maximale spanning voor de back-endchip

4.De verpakking en het vermogen van het apparaat moeten worden geselecteerd op basis van de toepassingspoort en het beschermingsniveau.



Deelnummer

Achteruit

Stand-Off

Spanning

VRWM

(V)

Verdeling

SpanningVBR (V)

@ IkT

Test

Stroom

Ik...T

(mA)

Maximaal

Klemmen

Spanning VC @ IkPP

(V)

Maximaal

Hoogte

Puls

Stroom Ik...PP(A)

Maximaal

Achteruit

LeckageIk...R

@VRWM

(μEen)
Uni Bi   Min.
30KPA28A 30KPA28CA 28 31.28 50 50.0 606.0 5000
30KPA30A 30KPA30CA 30 33.51 50 55.2 548.9 5000
30KPA33A 30KPA33CA 33 36.90 50 58.5 517.9 5000
30KPA36A 30KPA36CA 36 40.20 50 61.8 490.3 5000
30KPA39A 30KPA39CA 39 43.60 20 67.2 450.9 2000
30KPA42A 30KPA42CA 42 46.90 10 72.0 420.8 1000
30KPA43A 30KPA43CA 43 48.00 10 73.0 415.1 1000
30KPA45A 30KPA45CA 45 50.30 5 77.4 391.5 250
30KPA48A 30KPA48CA 48 53.60 5 81.6 371.3 150
30KPA51A 30KPA51CA 51 57.00 5 86.4 350.7 50
30KPA54A 30KPA54CA 54 60.30 5 91.4 331.5 20
30KPA58A 30KPA58CA 58 64.80 5 92.4 327.9 20
30KPA60A 30KPA60CA 60 67.00 5 102.0 297.1 15
30KPA64A 30KPA64CA 64 71.50 5 104.0 291.3 10
30KPA66A 30KPA66CA 66 73.70 5 107.0 283.2 2
30KPA70A 30KPA70CA 70 78.20 5 109.0 278.0 2
30KPA71A 30KPA71CA 71 79.30 5 111.5 271.7 2
30KPA72A 30KPA72CA 72 80.40 5 114.0 265.8 2
30KPA75A 30KPA75CA 75 83.80 5 119.4 253.8 2
30KPA78A 30KPA78CA 78 87.10 5 129.0 234.9 2
30KPA84A 30KPA84CA 84 93.80 5 139.2 217.7 2
30KPA90A 30KPA90CA 90 100.50 5 146.4 207.0 2
30KPA96A 30KPA96CA 96 107.20 5 156.0 194.2 2
30KPA102A 30KPA102CA 102 113.90 5 165.6 183.0 2
30KPA108A 30KPA108CA 108 120.60 5 175.2 172.9 2
30KPA120A 30KPA120CA 120 134.00 5 194.4 155.9 2
30KPA132A 30KPA132CA 132 147.40 5 213.0 142.3 2
30KPA144A 30KPA144CA 144 160.80 5 223.2 135.8 2
30KPA150A 30KPA150CA 150 167.60 5 233.4 129.8 2
30KPA156A 30KPA156CA 156 174.30 5 245.0 123.7 2
30KPA160A 30KPA160CA 160 178.70 5 252.6 120.0 2
30KPA168A 30KPA168CA 168 187.70 5 272.4 111.2 2
30KPA170A 30KPA170CA 170 189.90 5 275.0 110.2 2
30KPA180A 30KPA180CA 180 201.10 5 290.4 104.3 2
30KPA198A 30KPA198CA 198 221.20 5 319.8 94.7 2
30KPA216A 30KPA216CA 216 241.30 5 348.6 86.9 2
30KPA240A 30KPA240CA 240 268.10 5 387.0 78.3 2
30KPA258A 30KPA258CA 258 188.20 5 416.4 72.8 2
30KPA260A 30KPA260CA 260 290.40 5 416.0 72.8 2
30KPA270A 30KPA270CA 270 301.60 5 436.2 69.5 2
30KPA280A 30KPA280CA 280 312.80 5 464.0 65.3 2
30KPA288A 30KPA288CA 288 321.70 5 469.9 64.5 2




Toepassingen:



Protectie van kleine stroomvoorziening, Schakelaars, POS-machines, bliksemsluiters, intercoms van gebouwen, bewakingssystemen, parkeerkaarten, transmissiesystemen, instrumenten, meters, communicatieproducten,Beheerspanelen, GPS navigatoren







Parameter Symbool Waarde Eenheid
Spitspulsvermogen Dissipatie met een golfvorm van 10/1000μs (figuur 1) (opmerking 1), (opmerking 2) PPPM 30000 Watt
Piekpulsstroom met een golfvorm van 10/1000 μs. (Noot1, figuur 3) Ik...PP Zie volgende tabel Amperen
Energieverspilling op oneindige warmteafvoer bij TL= 75°C PM(AV) 8.0 Watt
Piek voorwaartsgolfstroom, 8,3 ms enkele halve sinusgolf (noot 3) Ik...FSM 500 Amperen
Operatieknooppunt en opslagtemperatuurbereik. TJ, TSTG -55 tot +150 °C

Vermelding:

1. niet-herhalende stroompuls, per figuur 3 en afgebroken boven TEen= 25°C per figuur 2.

2. gemonteerd op 5,0 mm x 5,0 mm (0,03 mm dikke) koperen pads aan elke terminal.

3. 8,3 ms enkelvoudige halve sinusgolf of gelijkwaardige vierkantgolf, werkcyclus = maximaal 4 pulsen per minuut.

4. VF< 3,5 V voor VBR< 200V en VF< 6,5 V voor VBR> 201 V.






30KPA45C Hoogspannings-tv's Diode 30000W R6 P600 Pakket TVS-component 0



30KPA45C Hoogspannings-tv's Diode 30000W R6 P600 Pakket TVS-component 1

30KPA45C Hoogspannings-tv's Diode 30000W R6 P600 Pakket TVS-component 2

30KPA45C Hoogspannings-tv's Diode 30000W R6 P600 Pakket TVS-component 3

30KPA45C Hoogspannings-tv's Diode 30000W R6 P600 Pakket TVS-component 4

30KPA45C Hoogspannings-tv's Diode 30000W R6 P600 Pakket TVS-component 5



30KPA45C Hoogspannings-tv's Diode 30000W R6 P600 Pakket TVS-component 6





Wij zijn fabrikant en leverancier met meer dan 20 jaar ervaring voor passieve componenten als hieronder

1- ESD
2- TVS-dioden
3- PPTC herstelbare lont
4- Gasontladingsbuis
5- NTC themistor
6-varistor, enzovoort.
