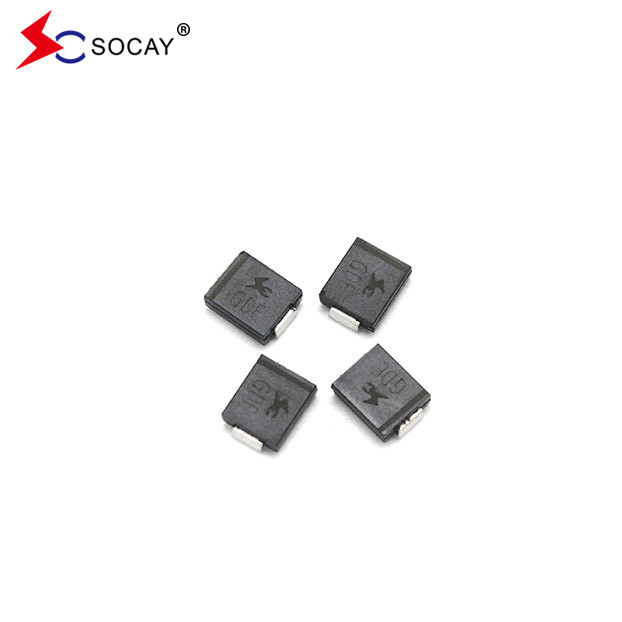

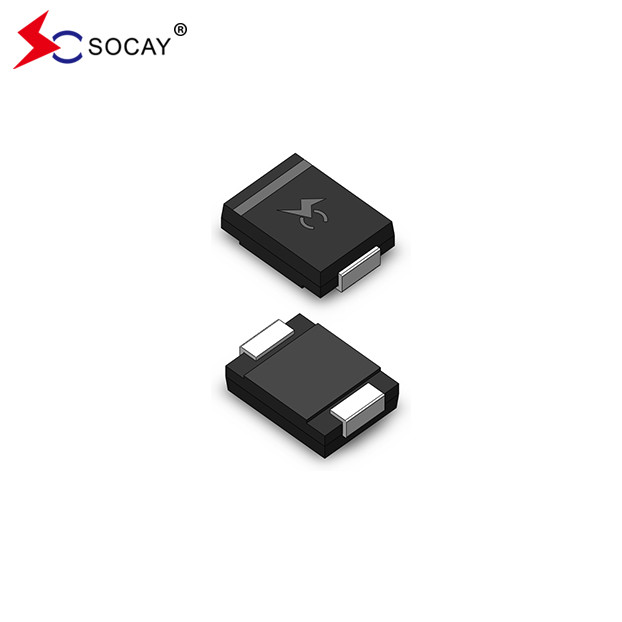

SMCJ TVS ESD-diodes DO-214AB-2 SMCJ90CA

SMCJ TVS ESD-diodes DO-214AB-2 SMCJ90CA

DATABLAD:SMDJ_v2107.1.pdf

TVS ESD-dioden Beschrijving:

De SMCJ serie SMCJ90CA is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere tijdelijke spanningsgebeurtenissen veroorzaakte spanningswisselingen.

TVS ESD-dioden voor onderdrukking Kenmerken:

• SMCJ90CA is voor oppervlakte gemonteerde toepassingen om de ruimte van het bord te optimaliseren
• Het lek van SMCJ90CA is erg laag.
• SMCJ90CA is een bidirectionele eenheid
• met een breedte van niet meer dan 50 mm
• Het heeft een lage inductance.
• Het heeft een uitstekende klemvermogen.
• 1500 W Piekvermogen bij 10 × 1000μs golfvorm Herhalingssnelheid (werkcyclus):0.01%
• Snelle reactietijd: meestal minder dan 1,0 s van 0 volt tot VBR min
• b. "technische apparatuur" voor de "ontwikkeling" van "technische apparatuur" of "technische apparatuur" voor de "ontwikkeling" van "technische apparatuur".
• Hoogtemperatuursoldering: 260°C/40 seconden bij de eindpunten
• Typische maximale temperatuurcoëfficiënt ΔVBR = 0,1% × VBR@25°C× ΔT
• Plastic verpakking heeft Underwriters Laboratory ontvlambaarheid 94V-0
• Matte tin­loodvrij
• Halogeenvrij en RoHS-conform
• Typische storingsmodus is kort van over-gespecificeerde spanning of stroom
• De test op de snor wordt uitgevoerd op basis van JEDEC JESD201A per tabel 4a en 4c.
• IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)
• ESD-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-2 (IEC801-2)
• EFT-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-4 (IEC801-4)

TVS-ESD-dioden elektrische kenmerken (T_Een=25°Ctenzij anders vermeld):
