SOCAY 30KW Axiale leiding Transiënte spanningsonderdrukker Krachtige 30KPA-serie TVS-diode 30KPA30A

250pcs
MOQ
negotiable
Prijs
SOCAY 30KW Axiale leiding Transiënte spanningsonderdrukker Krachtige 30KPA-serie TVS-diode 30KPA30A
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Artikel 1: TVS-dioden
Voetafdruk: R6/P600
VWm: 30.0V
Vbr@It (min.): 33.51V
Het is: 50mA
Vc@Ipp: 55.2V
Ipp: 548.9A
Verwijderde gegevens: 5000 μA
Temperatuurbereik voor opslag: -55 tot +150 °C
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: UL,REACH,RoHS,ISO
Modelnummer: 30KPAP30A
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 2-3 weken
Productomschrijving

SOCAY 30KW Axial Lead Transient Voltage Suppressor Hoog vermogen 30KPA Series TVS Diode 30KPA30A



DATABLAD:30KPA.pdf





Inleiding:

TVS-buizen worden veel gebruikt voor de bescherming van halfgeleiders en gevoelige apparaten, meestal voor diodenbescherming.een hoog momentane pulsonderdrukkingsvermogen en een lage klemspanning.





Deelnummer

Achteruit

Stand-Off

Spanning

VRWM

(V)

Verdeling

SpanningVBR (V)

@ IkT

Test

Stroom

Ik...T

(mA)

Maximaal

Klemmen

Spanning VC @ IkPP

(V)

Maximaal

Hoogte

Puls

Stroom Ik...PP(A)

Maximaal

Achteruit

LeckageIk...R

@VRWM

(μEen)
Uni Bi   Min.
30KPA28A 30KPA28CA 28 31.28 50 50.0 606.0 5000
30KPA30A 30KPA30CA 30 33.51 50 55.2 548.9 5000
30KPA33A 30KPA33CA 33 36.90 50 58.5 517.9 5000
30KPA36A 30KPA36CA 36 40.20 50 61.8 490.3 5000
30KPA39A 30KPA39CA 39 43.60 20 67.2 450.9 2000
30KPA42A 30KPA42CA 42 46.90 10 72.0 420.8 1000
30KPA43A 30KPA43CA 43 48.00 10 73.0 415.1 1000
30KPA45A 30KPA45CA 45 50.30 5 77.4 391.5 250
30KPA48A 30KPA48CA 48 53.60 5 81.6 371.3 150
30KPA51A 30KPA51CA 51 57.00 5 86.4 350.7 50
30KPA54A 30KPA54CA 54 60.30 5 91.4 331.5 20
30KPA58A 30KPA58CA 58 64.80 5 92.4 327.9 20
30KPA60A 30KPA60CA 60 67.00 5 102.0 297.1 15
30KPA64A 30KPA64CA 64 71.50 5 104.0 291.3 10
30KPA66A 30KPA66CA 66 73.70 5 107.0 283.2 2
30KPA70A 30KPA70CA 70 78.20 5 109.0 278.0 2
30KPA71A 30KPA71CA 71 79.30 5 111.5 271.7 2
30KPA72A 30KPA72CA 72 80.40 5 114.0 265.8 2
30KPA75A 30KPA75CA 75 83.80 5 119.4 253.8 2
30KPA78A 30KPA78CA 78 87.10 5 129.0 234.9 2
30KPA84A 30KPA84CA 84 93.80 5 139.2 217.7 2
30KPA90A 30KPA90CA 90 100.50 5 146.4 207.0 2
30KPA96A 30KPA96CA 96 107.20 5 156.0 194.2 2
30KPA102A 30KPA102CA 102 113.90 5 165.6 183.0 2
30KPA108A 30KPA108CA 108 120.60 5 175.2 172.9 2
30KPA120A 30KPA120CA 120 134.00 5 194.4 155.9 2
30KPA132A 30KPA132CA 132 147.40 5 213.0 142.3 2
30KPA144A 30KPA144CA 144 160.80 5 223.2 135.8 2
30KPA150A 30KPA150CA 150 167.60 5 233.4 129.8 2
30KPA156A 30KPA156CA 156 174.30 5 245.0 123.7 2
30KPA160A 30KPA160CA 160 178.70 5 252.6 120.0 2
30KPA168A 30KPA168CA 168 187.70 5 272.4 111.2 2
30KPA170A 30KPA170CA 170 189.90 5 275.0 110.2 2
30KPA180A 30KPA180CA 180 201.10 5 290.4 104.3 2
30KPA198A 30KPA198CA 198 221.20 5 319.8 94.7 2
30KPA216A 30KPA216CA 216 241.30 5 348.6 86.9 2
30KPA240A 30KPA240CA 240 268.10 5 387.0 78.3 2
30KPA258A 30KPA258CA 258 188.20 5 416.4 72.8 2
30KPA260A 30KPA260CA 260 290.40 5 416.0 72.8 2
30KPA270A 30KPA270CA 270 301.60 5 436.2 69.5 2
30KPA280A 30KPA280CA 280 312.80 5 464.0 65.3 2
30KPA288A 30KPA288CA 288 321.70 5 469.9 64.5 2











Kenmerken:

Gelieve contact met ons op te nemen om het volledige gegevensblad van 30KP diodes te krijgen





Toepassingen:



transmissie-systemen,

Instrumenten, meters,

communicatieproducten,

Control panelen, GPS navigatoren.



Parameter Symbool Waarde Eenheid
Spitspulsvermogen Dissipatie met een golfvorm van 10/1000μs (figuur 1) (opmerking 1), (opmerking 2) PPPM 30000 Watt
Piekpulsstroom met een golfvorm van 10/1000 μs. (Noot1, figuur 3) Ik...PP Zie volgende tabel Amperen
Energieverspilling op oneindige warmteafvoer bij TL= 75°C PM(AV) 8.0 Watt
Piek voorwaartsgolfstroom, 8,3 ms enkele halve sinusgolf (noot 3) Ik...FSM 500 Amperen
Operatieknooppunt en opslagtemperatuurbereik. TJ, TSTG -55 tot +150 °C

Vermelding:

1. niet-herhalende stroompuls, per figuur 3 en afgebroken boven TEen= 25°C per figuur 2.

2. gemonteerd op 5,0 mm x 5,0 mm (0,03 mm dikke) koperen pads aan elke terminal.

3. 8,3 ms enkelvoudige halve sinusgolf of gelijkwaardige vierkantgolf, werkcyclus = maximaal 4 pulsen per minuut.

4. VF< 3,5 V voor VBR< 200V en VF< 6,5 V voor VBR> 201 V.

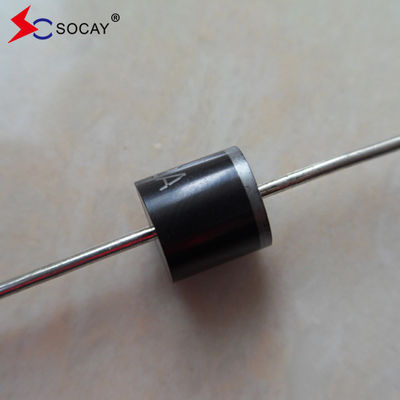

SOCAY 30KW Axiale leiding Transiënte spanningsonderdrukker Krachtige 30KPA-serie TVS-diode 30KPA30A 0

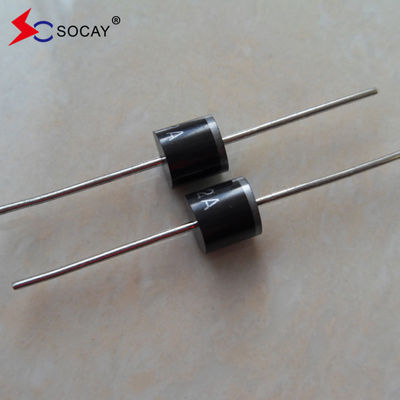

SOCAY 30KW Axiale leiding Transiënte spanningsonderdrukker Krachtige 30KPA-serie TVS-diode 30KPA30A 1

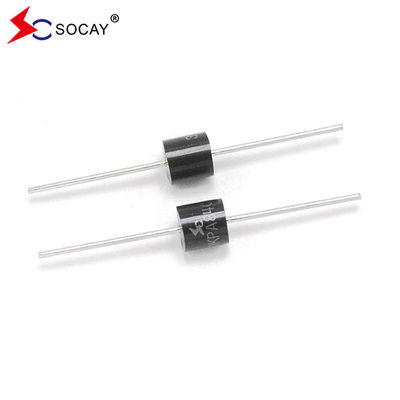

SOCAY 30KW Axiale leiding Transiënte spanningsonderdrukker Krachtige 30KPA-serie TVS-diode 30KPA30A 2

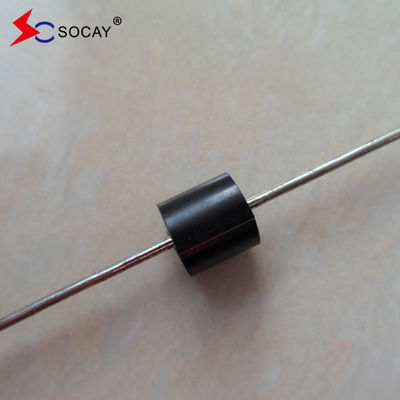

SOCAY 30KW Axiale leiding Transiënte spanningsonderdrukker Krachtige 30KPA-serie TVS-diode 30KPA30A 3

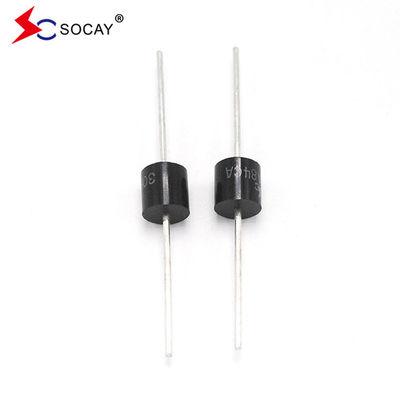

SOCAY 30KW Axiale leiding Transiënte spanningsonderdrukker Krachtige 30KPA-serie TVS-diode 30KPA30A 4

SOCAY 30KW Axiale leiding Transiënte spanningsonderdrukker Krachtige 30KPA-serie TVS-diode 30KPA30A 5



SOCAY 30KW Axiale leiding Transiënte spanningsonderdrukker Krachtige 30KPA-serie TVS-diode 30KPA30A 6



Veelgestelde vragen
Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

Q2: Hoe zit het met de doorlooptijd?
A: Monstername 1 dag, massa productie tijd 1-2 weken nodig voor bestel hoeveelheid meer dan

Q3. Heb je een MOQ?
A: MOQ is afhankelijk van het type product, 1pc voor het controleren van monsters is beschikbaar

V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: We verzenden meestal per DHL, UPS, FedEx of TNT. Het duurt meestal 3-5 dagen om te arriveren. Lucht- en zeevracht is ook optioneel.

Q5. Hoe kan ik een bestelling doorvoeren?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt de klant de monsters en plaatst hij een borg voor de formele bestelling.
Ten vierde regelen wij de productie.

Q6: Biedt u garantie voor de producten?
