SMCJ160CA TVS-dioden DATABLAD:SMCJ_v2107.1.pdf

Vervolgens worden de volgende parameters gebruikt:

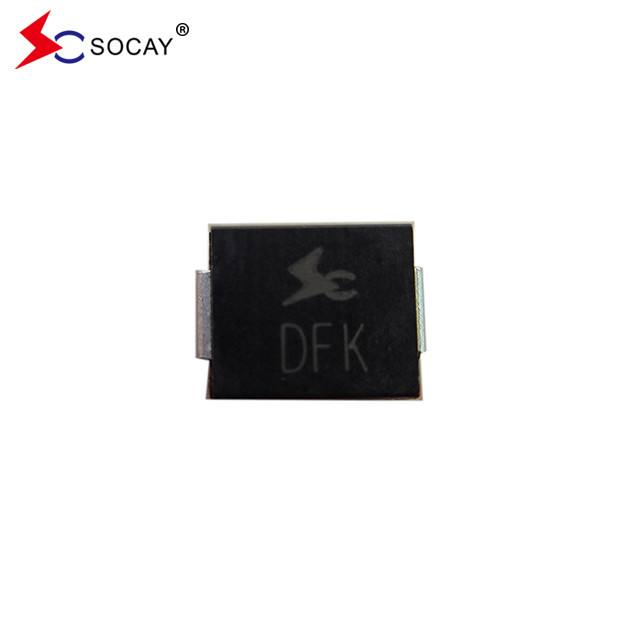

SMCJ160CA TVS Diode wordt gebruikt in telecom, computer, industriële en consumenten elektronische toepassingen, is ideaal voor de bescherming van I / O-interfaces, V_CCbus en andere kwetsbare circuits.De SMCJ160CA TVS-diode is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen spanningswisselingen veroorzaakt door bliksem en andere tijdelijke spanningsverschijnselen.

SMCJ160CA TVS Diode kenmerken:

• TVS Diode is voor oppervlakte gemonteerde toepassingen om de ruimte van het bord te optimaliseren
• SMCJ160CA heeft een lage lekkage
• Deze TVS-diode is een tweerichtingsverbinding.
• SMCJ160CA TVS Diode is glazen gepassiveerde verbinding
• TVS-diode heeft lage inductance
• SMCJ160CA TVS Diode heeft uitstekende klemvermogen
• SMCJ160CA TVS Diode's Piekvermogen bij 10 × 1000μs golfvorm Herhalingssnelheid (werkcyclus):0.01% is 1500W
• De snelle reactietijd: meestal minder dan 1,0 s van 0 volt tot VBR min
• Typische IR van de SOCAY TVS-diode minder dan 5 μA boven 12 V.
• Hoogtemperatuursoldering: 260°C/40 seconden bij de eindpunten
• SMCJ160CA TVS Diode Typische maximale temperatuurcoëfficiënt ΔVBR = 0,1% × VBR@25°C× ΔT
• Plastic verpakking heeft Underwriters Laboratory ontvlambaarheid 94V-0
• Matte tin­loodvrij
• SMCJ160CA TVS-diode is halogeenvrij en RoHS-conform
• Typische storingsmodus is kort van over-gespecificeerde spanning of stroom
• De test op de snor wordt uitgevoerd op basis van JEDEC JESD201A per tabel 4a en 4c.
• IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)
• SOCAY SMD TVS' ESD-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-2 (IEC801-2)
• EFT-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-4 (IEC801-4)
