Name: 8000W Hoogvermogen 8KP Series TVS Diode 8KP22A Axial Lead Transient Voltage Suppressor
Brand: SOCAY
SKU: 8KP22A
Rating: 4.8 (171 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Productnaam: TVS-dioden

Pakkettype: R6/P600

VWm: 22.0V

Vbr@It (min.): 24.4V

Vbr@It (max.): 26.9V

Het is: 5 mA

Vc@Ipp: 35.5V

Ipp: 225A

Verwijderde gegevens: 5 μA

Temperatuurbereik voor opslag: -55 tot +150 °C

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: UL,REACH,RoHS,ISO

Modelnummer: 8KP22A

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Levertijd: 5-8 werkdagen

Galerij

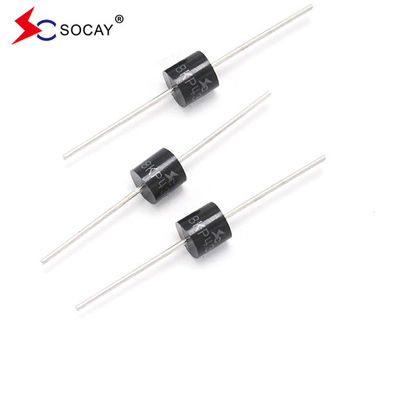

8000W Hoogvermogen 8KP Series TVS Diode 8KP22A Axial Lead Transient Voltage Suppressor

Productomschrijving

8000W Hoogvermogen 8KP Series TVS Diode 8KP22A Axial Lead Transient Voltage Suppressor

DATABLAD:8KP Series_v2309.1.pdf

Beschrijving:
De 8KP-serie is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere tijdelijke spanningsgebeurtenissen veroorzaakte spanningswisselingen.

Deelnummer		Achteruit Stand-Off Spanning V_R_WM (V)	Verdeling SpanningV_BR (V) @ Ik_T		Test Stroom Ik..._T (mA)	Maximaal Klemmen Spanning V_C (V) @ Ik_PP	Maximaal Hoogte Puls Stroom Ik..._PP(A)	Maximaal Achteruit LeckageIk..._R (μEen) @V_RWM
Uni	Bi		Min.	Maximaal
8KP18A	8KP18CA	18	20.0	22.1	5	29.2	273.9	5
8KP20A	8KP20CA	20	22.2	24.5	5	32.4	246.9	5
8KP22A	8KP22CA	22	24.4	26.9	5	35.5	225	5
8KP24A	8KP24CA	24	26.7	29.5	5	38.9	206	5
8KP30A	8KP30CA	30	33.3	36.8	5	48.4	165	5
8KP33A	8KP33CA	33	36.7	40.6	5	53.3	150	5
8KP36A	8KP36CA	36	40.0	44.2	5	58.1	148	5
8KP40A	8KP40CA	40	44.4	49.1	5	64.5	124	5
8KP43A	8KP43CA	43	47.8	52.8	5	69.4	115	5
8KP45A	8KP45CA	45	50.0	55.3	5	72.7	110	5
8KP48A	8KP48CA	48	53.3	58.9	5	77.4	103.4	5
8KP51A	8KP51CA	51	56.7	62.7	5	82.4	97.1	5

Kenmerken:

u Glasgepassiveerde chipverbinding in P600-verpakking

u Lage lekkage

U Uni en bidirectionele eenheid

u Uitstekende klembaarheid

u 8000W Piekvermogen bij 10 × 1000μs golfvorm Herhalingssnelheid (werkcyclus):0.01%

u Snelle reactietijd

u RoHS-conform

Toepassingen:

TVS-apparaten zijn ideaal voor de bescherming van I/O-interfaces, VCC-bussen en andere kwetsbare circuits die worden gebruikt in telecom-, computer-, industriële en consumenten-elektronica-toepassingen.

Parameter	Symbool	Waarde	Eenheid
Spitspulsvermogen Dissipatie met een golfvorm van 10/1000μs (figuur 1) (opmerking 1), (opmerking 2)	P_PP_M	8000	Watt
Piekpulsstroom met een golfvorm van 10/1000 μs. (Noot1, figuur 3)	Ik..._PP	Zie volgende tabel	Amperen
Energieverspilling op oneindige warmteafvoer bij T_L= 75°C	P_M(AV₎	8.0	Watt
Piek voorwaartsgolfstroom, 8,3 ms enkele halve sinusgolf (noot 3)	Ik..._FSM	500	Amperen
Operatieknooppunt en opslagtemperatuurbereik.	T_J, T_STG	-55 tot +150	°C

8000W Hoogvermogen 8KP Series TVS Diode 8KP22A Axial Lead Transient Voltage Suppressor 0

SOCAY bezit de rechten op een aantal octrooien, handelsmerken, auteursrechten, bedrijfsgeheimen en andere intellectuele eigendommen.
SOCAY behoudt zich het recht voor om wijzigingen aan te brengen zonder verdere kennisgeving aan producten.
SOCAY verleent geen garanties, verklaringen of garanties met betrekking tot de geschiktheid van haar producten voor een bepaald doel en wijst elke aansprakelijkheid af.
De parameters in de specificatie van het SOCAY-gegevensblad kunnen van toepassing tot toepassing verschillen en de werkelijke prestaties kunnen in de loop van de tijd variëren.Alle bedrijfsparameters moeten vóór toepassing door de technische deskundige van de klant worden gecontroleerd..
Alle verantwoordelijkheden en aansprakelijkheden worden afgewezen indien niet wordt voldaan aan een van de punten van deze waarschuwing.
