Thuis /Producten/TVS-dioden/SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V

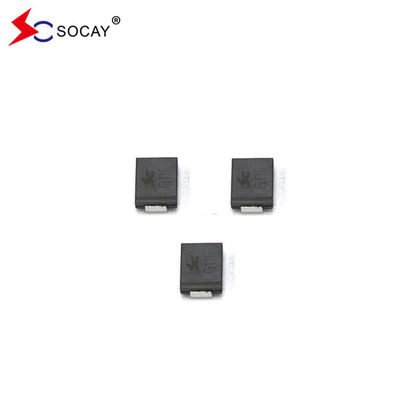

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V

3000 stuks
MOQ
negotiable
Prijs
SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
SMDJ48A Naam: TVS-dioden
SMDJ48A Pakkettype: DO-214AB/SMC
SMDJ48A Vrwm: 48 V
Vbr@It (min.): 53.3V
Vbr@It (max.): 58.9V
SMDJ48A Het: 1mA
Vc@Ipp: 77.4V
SMDJ48A Ipp: 38.76A
SMDJ48A Ir@Vrwm: 1000 μA
Temperatuurbereik voor opslag: -55 tot +150 °C
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: UL,REACH,RoHS,ISO
Modelnummer: SMDJ48A
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Levering vermogen: 1000000pcs
Productomschrijving

Merk SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V~440V



DATABLAD:SMDJ_v2107.1.pdf





De in punt 6.2.4.1 vermelde "technische apparatuur" bevat:

De SMDJ48A SMD Transient Voltage Suppression is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere tijdelijke spanningsgebeurtenissen veroorzaakte spanningsovergangen.



SMD TVS-parameter Symbool SMD TVS Waarde Eenheid
SMD TVS Peak Pulse Power Dissipation met een golfvorm van 10/1000μs (figuur 1) (opmerking 1), (opmerking 2)



PPPM



3000



Watt
Piekpulsstroom met een golfvorm van 10/1000 μs. (Noot1, figuur 3) Ik...PP Zie volgende tabel Amperen
SMD TVS Verlies van stroom op oneindige hitteafvoer bij TL= 75°C PM ((AV) 6.0 Watt
Piek voorwaartsgolfstroom, 8,3 ms enkele halve sinusgolf (noot 3) Ik...FSM 300 Amperen
SMD TVS Maximale onmiddellijke voorste spanning bij 25A voor enkel eenrichtingsverkeer (noot 4)



VF



3.5/5.0



Spanning
SMD TVS Operatieknooppunt en opslagtemperatuurbereik. TJ, TSTG. -55 tot +150 °C

Vermelding:

1. niet-herhalende stroompuls, per figuur 3 en afgebroken boven TEen= 25°C per figuur 2.

2. gemonteerd op 5,0 mm x 5,0 mm (0,03 mm dikke) koperen pads aan elke terminal.

3. 8,3 ms enkelvoudige halve sinusgolf of gelijkwaardige vierkantgolf, werkcyclus = maximaal 4 pulsen per minuut.

4. VF< 3,5 V voor VBR< 200V en VF< 6,5 V voor VBR> 201 V.







Deelnummer van de SMD TVS



SMD TVS-markering

 SMD TVS Reverse Stand-Off Spanning VRWM (V)

SMD-TVS-afvalspanning VBR (V)

@IT

SMD TVS Teststroom IT

(mA)

Maximale klemspanning VC

@IPP (V)

Maximale piekpulsstroom

IPP (A)

Maximaal omgekeerd lek IR

@VRWM (μA)
Uni Bi Uni Bi   Min. Maximaal
SMDJ45A SMDJ45CA PFV's DFV 45.0 50.00 55.30 1 72.7 41.27 5
SMDJ48A SMDJ48CA PFX DFX 48.0 53.30 58.90 1 77.4 38.76 5









SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V 0

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V 1

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V 2





SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V 3SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V 4


SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V 5

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V 6

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V 7



SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V 8

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V 9

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V 10

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V 11

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V 12

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serie 3000W 5V - 440V 13
