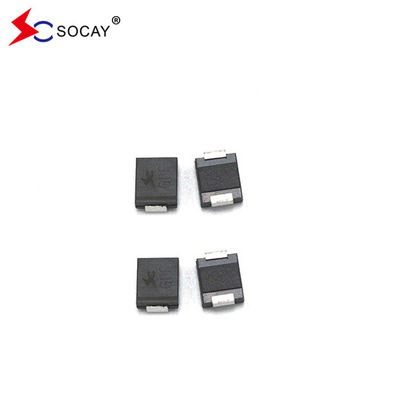

Transitieve onderdrukkende diode TVS Diode SMDJ Transitieve spanningsonderdrukkers Diodes SMDJ36A

Transitieve onderdrukkende diode TVS Diode SMDJ Transitieve spanningsonderdrukkers Diodes SMDJ36A

DATABLAD:SMDJ_v2107.1.pdf

SMDJ TVS Diode kenmerken:

u SMDJ TVS kan worden gebruikt in oppervlakte gemonteerde toepassingen om de plaatruimte te optimaliseren

U SMDJ TVS 'lek is laag

u Deze SMDJ TVS is een eenrichtingscomponent

u Glastuurverbinding

u Het heeft een lage inductantie

u SMDJ TVS heeft een uitstekende klemvermogen

u 3000W Piekvermogen bij 10 × 1000μs golfvorm Herhalingssnelheid (werkcyclus):0.01%

u Snelle reactietijd: meestal minder dan 1,0ps van 0 Volt tot VBR min

u SMDJ TVS' typische IR minder dan 5μA boven 12V.

u Hoogtemperatuursoldering: 260°C/40 seconden bij de eindpunten

u Typische maximale temperatuurcoëfficiënt ΔVBR = 0,1% × VBR@25°C× ΔT

u Plastic verpakking heeft Underwriters Laboratory ontvlambaarheid 94V-0

u Matte tin­loodvrij

u SMDJ TVS is halogeenvrij en RoHS-conform

u Typische storingsmodus is kort van overgespecificeerde spanning of stroom

u De snortest wordt uitgevoerd op basis van JEDEC JESD201A per tabel 4a en 4c

u IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)

u SMDJ TVS' ESD-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-2 (IEC801-2)

u EFT-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-4 (IEC801-4)
