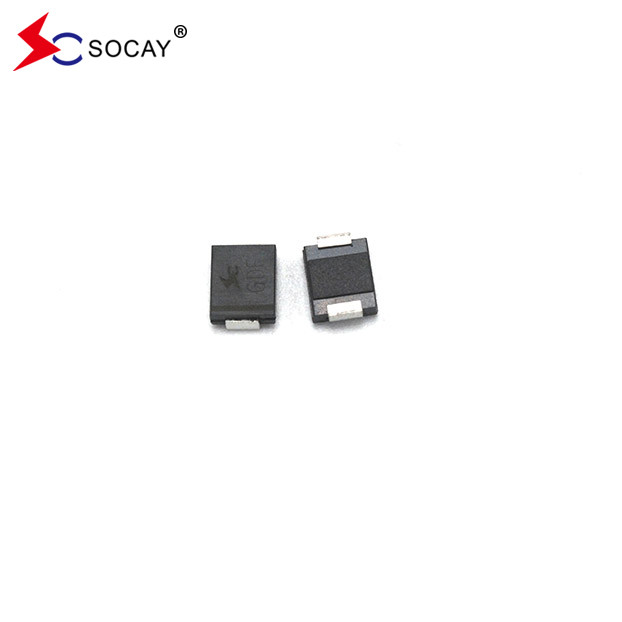

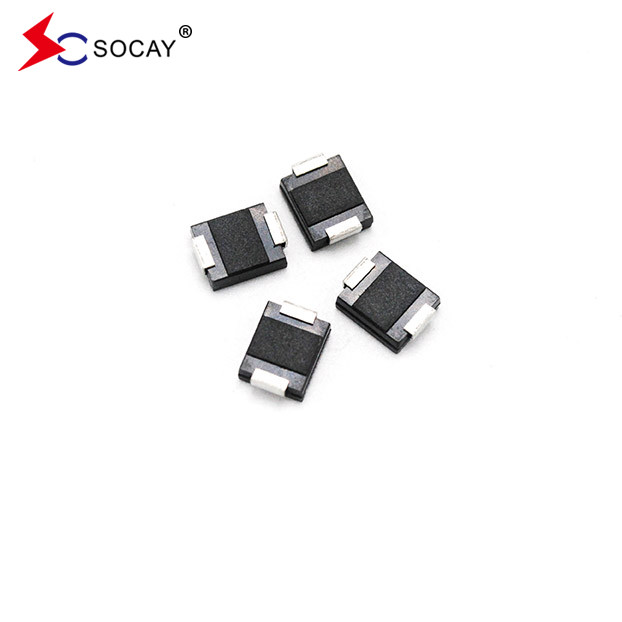

SMDJ75A TVS Diode DATASHEET:SMDJ_v2107.1.pdf

De in punt 6.2.4.1 bedoelde specificaties zijn van toepassing op de volgende modellen:

De SMDJ75A TVS-diode is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere doorstroming veroorzaakte spanningsovergangen.Maximale onmiddellijke voorste spanning bij 25A voor enkel eenrichtingsverkeer is 3.5/5.0 volt.

SMDJ75A TVS Diode kenmerken:

• SMDJ75A TVS-diode is geschikt voor oppervlakte gemonteerde toepassingen om de ruimte van het bord te optimaliseren
• SMDJ75A TVS-diode heeft een lage lekkage
• SMDJ75A TVS Diode is een eenrichtingsunit
• SMDJ75A TVS-diode is een glazen gepassiveerde verbinding
• SMDJ75A TVS-diode heeft lage inductance
• SMDJ75A TVS Diode heeft uitstekende klemvermogen
• SMDJ75A TVS Diode Piekvermogen bij 10 × 1000μs golfvorm Herhalingssnelheid (werkcyclus):0.01% is 3000W
• SMDJ75A TVS Diode's snelle reactietijd: meestal minder dan 1,0ps van 0 Volt tot VBR min
• SMDJ75A TVS-diode's typische IR minder dan 5μA boven 12V.
• Hoogtemperatuursoldering: 260°C/40 seconden bij de eindpunten
• Typische maximale temperatuurcoëfficiënt ΔVBR = 0,1% × VBR@25°C× ΔT
• Plastic verpakking heeft Underwriters Laboratory ontvlambaarheid 94V-0
• Matte tin­loodvrij
• SMDJ75A TVS Diode is halogeenvrij en RoHS-conform.
• Typische storingsmodus is kort van over-gespecificeerde spanning of stroom
• De test op de snor wordt uitgevoerd op basis van JEDEC JESD201A per tabel 4a en 4c.
• SMDJ75A TVS Diode's IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (Contact)
• ESD-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-2 (IEC801-2)
• EFT-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-4 (IEC801-4)
