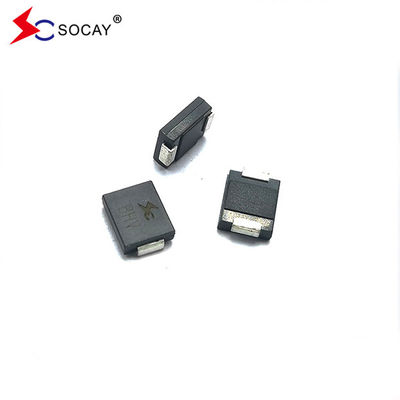

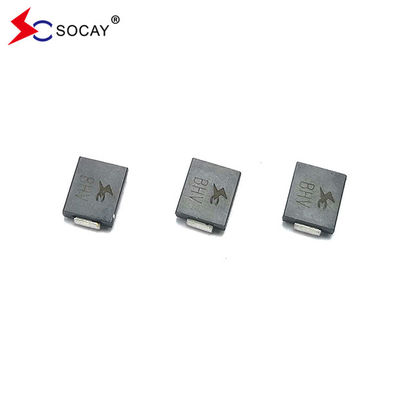

Vaste levertijd SOCAY 58V Tweerichtings TVS Diode 5.0SMDJ58CA IPP53.95A IR 5μA

u Voor toepassingen op het oppervlak om de ruimte op het bord te optimaliseren

u Lage lekkage

U Uni en bidirectionele eenheid

u Glastuurverbinding

u Lage inductantie

u Uitstekende klembaarheid

u 5000W Piekvermogen bij 10 × 1000μs golfvorm Herhalingssnelheid (werkcyclus):0.01%

u Snelle reactietijd: meestal minder dan 1,0 s van 0 volt tot V_BRMin.

U Typisch_Rminder dan 5 μA boven 25 V.

u Hoogtemperatuursoldering: 260°C/40 seconden bij de eindpunten

u Typische maximale temperatuurcoëfficiënt ΔV_BR= 0,1% × V_BR@25°C× ΔT

u Plastic verpakking heeft Underwriters Laboratory ontvlambaarheid 94V-0

u Matte tin­loodvrij

u Halogeenvrij en RoHS-conform

u Typische storingsmodus is kort van overgespecificeerde spanning of stroom

u De snortest wordt uitgevoerd op basis van JEDEC JESD201A per tabel 4a en 4c

u IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)

u ESD-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-2 (IEC801-2)

u EFT-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-4 (IEC801-4)

Achteruit

Stand-Off

Spanning V_RWM (V)

Verdeling

SpanningV_BR (V)

@ Ik_T

Test

Stroom

Ik..._T (mA)

Maximaal

Klemmen

Spanning V_C @ Ik_PP(V)

Maximaal

Hoogte

Puls

Stroom Ik..._PP(A)

Maximaal

Achteruit

LeckageIk..._R

@V_RWM (μEen)

Vermelding:

1. niet-herhalende stroompuls, per figuur 3 en afgebroken boven T_Een= 25°C per figuur 2.

2. gemonteerd op 5,0 mm x 5,0 mm (0,03 mm dikke) koperen pads aan elke terminal.

3. 8,3 ms enkelvoudige halve sinusgolf of gelijkwaardige vierkantgolf, werkcyclus = maximaal 4 pulsen per minuut.

4. V_F< 3,5 V voor V_BR< 200V en V_F< 6,5 V voor V_BR> 201 V.
