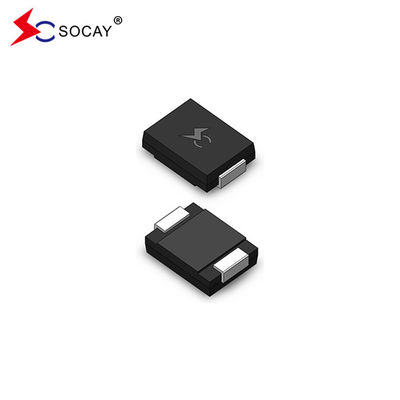

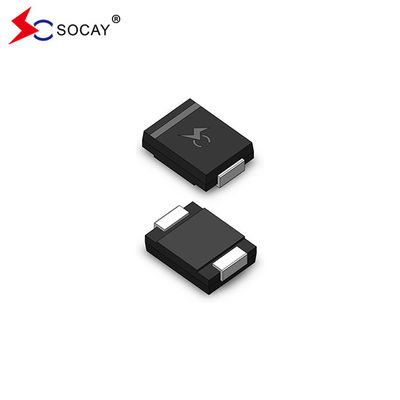

3000W SMDJ-serie SMDJ5.0A Oppervlakte TVS Diode VRWM 5.0V Transient Voltage Suppressor
DATABLAD:SMDJ_v2107.1.pdf
Beschrijving:
De SMDJ-serie is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere tijdelijke spanningsgebeurtenissen veroorzaakte spanningsovergangen.
|
Deelnummer
|
Markering
|
Omgekeerde stand-offspanningVRWM(V)
|
VerdelingSpanning VBR(V)
@ IkT
|
TeststroomIk...T
(mA)
|
Maximale klemspanningVC
@ IkPP(V)
|
Maximale piekpulsstroomIk...PP(A)
|
Maximaal omkerenLekken IR
@VRWM(μA)
|
|
Uni
|
Bi
|
Uni
|
Bi
|
|
Min.
|
Maximaal
|
|
|
|
|
| SMDJ5.0A |
SMDJ5.0CA |
RDE |
DDE |
5.0 |
6.40 |
7.00 |
10 |
9.2 |
326.09 |
1000 |
| SMDJ6.0A |
SMDJ6.0CA |
RDG |
DDG |
6.0 |
6.67 |
7.37 |
10 |
10.3 |
291.26 |
1000 |
| SMDJ6.5A |
SMDJ6.5CA |
RDK |
DDK |
6.5 |
7.22 |
7.98 |
10 |
11.2 |
267.86 |
500 |
| SMDJ7.0A |
SMDJ7.0CA |
PDM |
DDM |
7.0 |
7.78 |
8.60 |
10 |
12.0 |
250.00 |
200 |
| SMDJ7.5A |
SMDJ7.5CA |
PDP |
DDP |
7.5 |
8.33 |
9.21 |
1 |
12.9 |
232.56 |
100 |
| SMDJ8.0A |
SMDJ8.0CA |
PDR |
DDR |
8.0 |
8.89 |
9.83 |
1 |
13.6 |
220.59 |
50 |
| SMDJ8.5A |
SMDJ8.5CA |
PDT |
DDT |
8.5 |
9.44 |
10.40 |
1 |
14.4 |
208.33 |
25 |
| SMDJ9.0A |
SMDJ9.0CA |
PDV |
DDV |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
194.81 |
10 |
| SMDJ10A |
SMDJ10CA |
PDX |
DDX |
10.0 |
11.10 |
12.30 |
1 |
17.0 |
176.47 |
5 |
| SMDJ11A |
SMDJ11CA |
PDZ |
DDZ |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
164.84 |
5 |
| SMDJ12A |
SMDJ12CA |
PEE |
DEE |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
150.75 |
5 |
| SMDJ13A |
SMDJ13CA |
PEG |
DEG |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
139.53 |
5 |
| SMDJ14A |
SMDJ14CA |
PEK |
DEK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
129.31 |
5 |
| SMDJ15A |
SMDJ15CA |
PEM |
DEM |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
122.95 |
5 |
| SMDJ16A |
SMDJ16CA |
PEP |
DEP |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
115.38 |
5 |
| SMDJ17A |
SMDJ17CA |
PER |
DER |
17.0 |
18.90 |
20.90 |
1 |
27.6 |
108.70 |
5 |
| SMDJ18A |
SMDJ18CA |
PET |
DET |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
102.74 |
5 |
| SMDJ19A |
SMDJ19CA |
PEB |
DEB |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
97.47 |
5 |
| SMDJ20A |
SMDJ20CA |
PEV |
DEV |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
92.59 |
5 |
| SMDJ22A |
SMDJ22CA |
PEX |
DEX |
22.0 |
24.40 |
26.90 |
1 |
35.5 |
84.51 |
5 |
| SMDJ24A |
SMDJ24CA |
PEZ |
DEZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
77.12 |
5 |
| SMDJ26A |
SMDJ26CA |
PFE |
DFE |
26.0 |
28.90 |
31.90 |
1 |
42.1 |
71.26 |
5 |
| SMDJ28A |
SMDJ28CA |
PFG's |
DFG |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
66.08 |
5 |
| SMDJ30A |
SMDJ30CA |
PFK |
DFK |
30.0 |
33.30 |
36.80 |
1 |
48.4 |
61.98 |
5 |
| SMDJ33A |
SMDJ33CA |
PFM |
DFM |
33.0 |
36.70 |
40.60 |
1 |
53.3 |
56.29 |
5 |
| SMDJ36A |
SMDJ36CA |
PFP |
DFP |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
51.64 |
5 |
| SMDJ40A |
SMDJ40CA |
PFR |
DFR |
40.0 |
44.40 |
49.10 |
1 |
64.5 |
46.51 |
5 |
| SMDJ43A |
SMDJ43CA |
PFT |
DFT |
43.0 |
47.80 |
52.80 |
1 |
69.4 |
43.23 |
5 |
| SMDJ45A |
SMDJ45CA |
PFV's |
DFV |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
41.27 |
5 |
| SMDJ48A |
SMDJ48CA |
PFX |
DFX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
38.76 |
5 |
| SMDJ51A |
SMDJ51CA |
PFZ |
DFZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
36.41 |
5 |
| SMDJ54A |
SMDJ54CA |
RGE |
DGE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
34.44 |
5 |
| SMDJ58A |
SMDJ58CA |
PGG |
DGG |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
32.05 |
5 |
| SMDJ60A |
SMDJ60CA |
PGK |
DGK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
30.99 |
5 |
| SMDJ64A |
SMDJ64CA |
PGM |
DGM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
29.13 |
5 |
| SMDJ70A |
SMDJ70CA |
PGP |
DGP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
26.55 |
5 |
| SMDJ75A |
SMDJ75CA |
PGR |
DGR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
24.79 |
5 |
| SMDJ78A |
SMDJ78CA |
PGT |
DGT |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
23.81 |
5 |
| SMDJ80A |
SMDJ80CA |
PGB |
DGB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
23.15 |
5 |
| SMDJ85A |
SMDJ85CA |
PGV |
DGV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
21.90 |
5 |
| SMDJ90A |
SMDJ90CA |
PGX |
DGX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
20.55 |
5 |
| SMDJ100A |
SMDJ100CA |
PGZ |
DGZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
18.52 |
5 |
| SMDJ110A |
SMDJ110CA |
PHE |
DHE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
16.95 |
5 |
| SMDJ120A |
SMDJ120CA |
PHG |
DHG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
15.54 |
5 |
| SMDJ130A |
SMDJ130CA |
PHK |
DHK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
14.35 |
5 |
| SMDJ140A |
SMDJ140CA |
PHB |
DHB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
13.23 |
5 |
| SMDJ150A |
SMDJ150CA |
PHM |
DHM |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
12.35 |
5 |
| SMDJ160A |
SMDJ160CA |
PHP |
DHP |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
11.58 |
5 |
| SMDJ170A |
SMDJ170CA |
PHR |
DHR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
10.91 |
5 |
| SMDJ180A |
SMDJ180CA |
PHT |
DHT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
10.29 |
5 |
| SMDJ190A |
SMDJ190CA |
PHV |
DHV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
9.75 |
5 |
| SMDJ200A |
SMDJ200CA |
PHW |
DHW |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
9.26 |
5 |
| SMDJ220A |
SMDJ220CA |
PHX |
DHX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
8.43 |
5 |
| SMDJ250A |
SMDJ250CA |
PHZ |
DHZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
7.41 |
5 |
| SMDJ300A |
SMDJ300CA |
PJE |
DJE |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
6.17 |
5 |
| SMDJ350A |
SMDJ350CA |
PJG |
DJG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
5.29 |
5 |
| SMDJ400A |
SMDJ400CA |
PJK |
DJK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
4.63 |
5 |
| SMDJ440A |
SMDJ440CA |
PJM |
DJM |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
4.21 |
5 |
Vermelding:
1.1 Het achtervoegsel "A" duidt op een afwijking van 5%.
2.2 Na het onderdeelnummer wordt het achtervoegsel "CA" toegevoegd om tweerichtingsapparatuur aan te geven.
3.Voor bi-directionele apparaten met VRvan 10 volt en minder, de IRDe limiet is dubbel.
Kenmerken:
Voor toepassingen op oppervlak gemonteerd met het oog op het optimaliseren van de plaatruimte
Lage lekkage
Uni en bidirectionele eenheid
met een breedte van niet meer dan 50 mm
Laag inductans
Uitstekende klemvermogen
3000 W Piekvermogen bij 10 × 1000μs golfvorm Herhalingssnelheid (werkcyclus):0.01%
Snelle responstijd: meestal minder dan 1,0 s van 0 volt tot VBRMin.
Typische IRminder dan 5 μA boven 12 V.
Hoogtemperatuursoldering: 260°C/40 seconden bij de eindpunten
Typische maximale temperatuurcoëfficiënt ΔVBR= 0,1% × VBR@25°C× ΔT
Plastic verpakking heeft Underwriters Laboratory ontvlambaarheid 94V-0
Matte tinloodvrij
Halogeenvrij en RoHS-conform
Typische storingsmodus is kort van over-gespecificeerde spanning of stroom
De test op de snor wordt uitgevoerd op basis van JEDEC JESD201A per tabel 4a en 4c.
IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)
ESD-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-2 (IEC801-2)
EFT-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-4 (IEC801-4)
Toepassingen:
TVS-apparaten zijn ideaal voor de bescherming van I/O-interfaces, VCC-bussen en andere kwetsbare circuits die worden gebruikt in telecom-, computer-, industriële en consumenten-elektronica-toepassingen.
| Parameter |
Symbool |
Waarde |
Eenheid |
| Spitspulsvermogen Dissipatie met een golfvorm van 10/1000μs (figuur 1) (opmerking 1), (opmerking 2) |
PPPM |
3000 |
Watt |
| Piekpulsstroom met een golfvorm van 10/1000 μs. (Noot1, figuur 3) |
Ik...PP |
Zie volgende tabel |
Amperen |
| Energieverspilling op oneindige warmteafvoer bij TL= 75°C |
PM(AV) |
6.0 |
Watt |
| Piek voorwaartsgolfstroom, 8,3 ms enkele halve sinusgolf (noot 3) |
Ik...FSM |
300 |
Amperen |
| Maximale onmiddellijke voorste spanning bij 25 A voor enkel eenrichtingsverkeer (noot 4) |
VF |
3.5/5.0 |
Spanning |
| Operatieknooppunt en opslagtemperatuurbereik. |
TJ, TSTG |
-55 tot +150 |
°C |
|
Vermelding:
1. niet-herhalende stroompuls, per figuur 3 en afgebroken boven TEen= 25°C per figuur 2.
2. gemonteerd op 5,0 mm x 5,0 mm (0,03 mm dikke) koperen pads aan elke terminal.
3. 8,3 ms enkelvoudige halve sinusgolf of gelijkwaardige vierkantgolf, werkcyclus = maximaal 4 pulsen per minuut.
4. VF< 3,5 V voor VBR< 200V en VF< 6,5 V voor VBR> 201 V.
|
